Engine: Locations
Disassembled Views

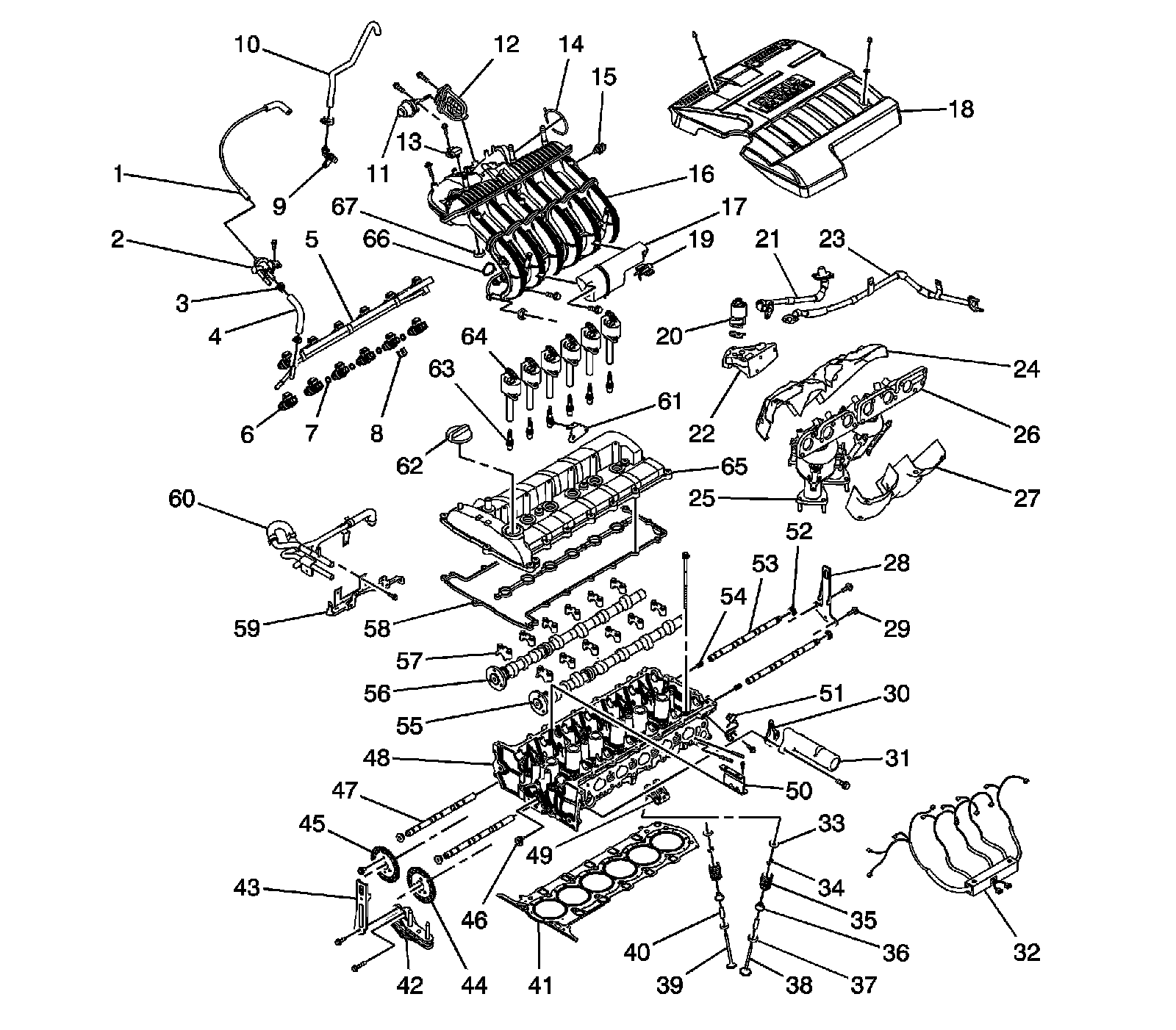

Upper End
1 - Vacuum Pipe
2 - Fuel Pressure Regulator
3 - Clip
4 - Fuel Rail Hose
5 - Fuel Rail
6 - Fuel Injector
7 - O-Ring
8 - Fuel Injector Clip
9 - PCV Valve
10 - PCV Vacuum Hose
11 - Variable Intake System (VIS) Actuator
12 - VIS Valve
13 - Manifold Air Pressure (MAP) Sensor
14 - Throttle Body Seal
15 - Intake Air Temperature (IAT) Sensor
16 - Intake Manifold
17 - VIS Vacuum Tank
18 - Engine Beautification Cover
19 - VIS Solenoid
20 - Exhaust Gas Recirculation (EGR) Valve
21 - Intake EGR Pipe
22 - EGR Adapter
23 - Exhaust EGR Pipe
24 - Upper Heat Shield
25 - Exhaust Manifold (1-3)
26 - Exhaust Manifold (4-6)
27 - Lower Heat Shield
28 - Rear Support Bracket
29 - Bolt
30 - Coolant Outlet Port Gasket
31 - Coolant Outlet Port
32 - Wiring Harness
33 - Valve Spring Retainer
34 - Valve Key
35 - Valve Spring
36 - Valve Stem Seal
37 - Valve Seat Ring
38 - Intake Valve
39 - Exhaust Valve
40 - Valve Guide
41 - Cylinder Head Gasket
42 - Engine Mount Bracket Support
43 - Front Support Bracket
44 - Intake Cam Sprocket
45 - Exhaust Cam Sprocket
46 - Plug
47 - Front Rocker Arm Shaft
48 - Cylinder Head
49 - Rocker Arm
50 - Top Chain Guide
51 - Camshaft Position (CMP) Sensor
52 - Rocker Arm Shaft Plug
53 - Rear Rocker Arm Shaft
54 - Spring
55 - Intake Camshaft
56 - Exhaust Camshaft
57 - Camshaft Cap
58 - Cylinder Head Cover Gasket
59 - Intake Manifold Bracket
60 - Feeding and Return Heater Pipe
61 - Intake Manifold Support Bracket
62 - Oil Filler Cap
63 - Spark Plug
64 - Ignition Coil
65 - Cylinder Head Cover
66 - Intake Port Seal
67 - EGR Seal

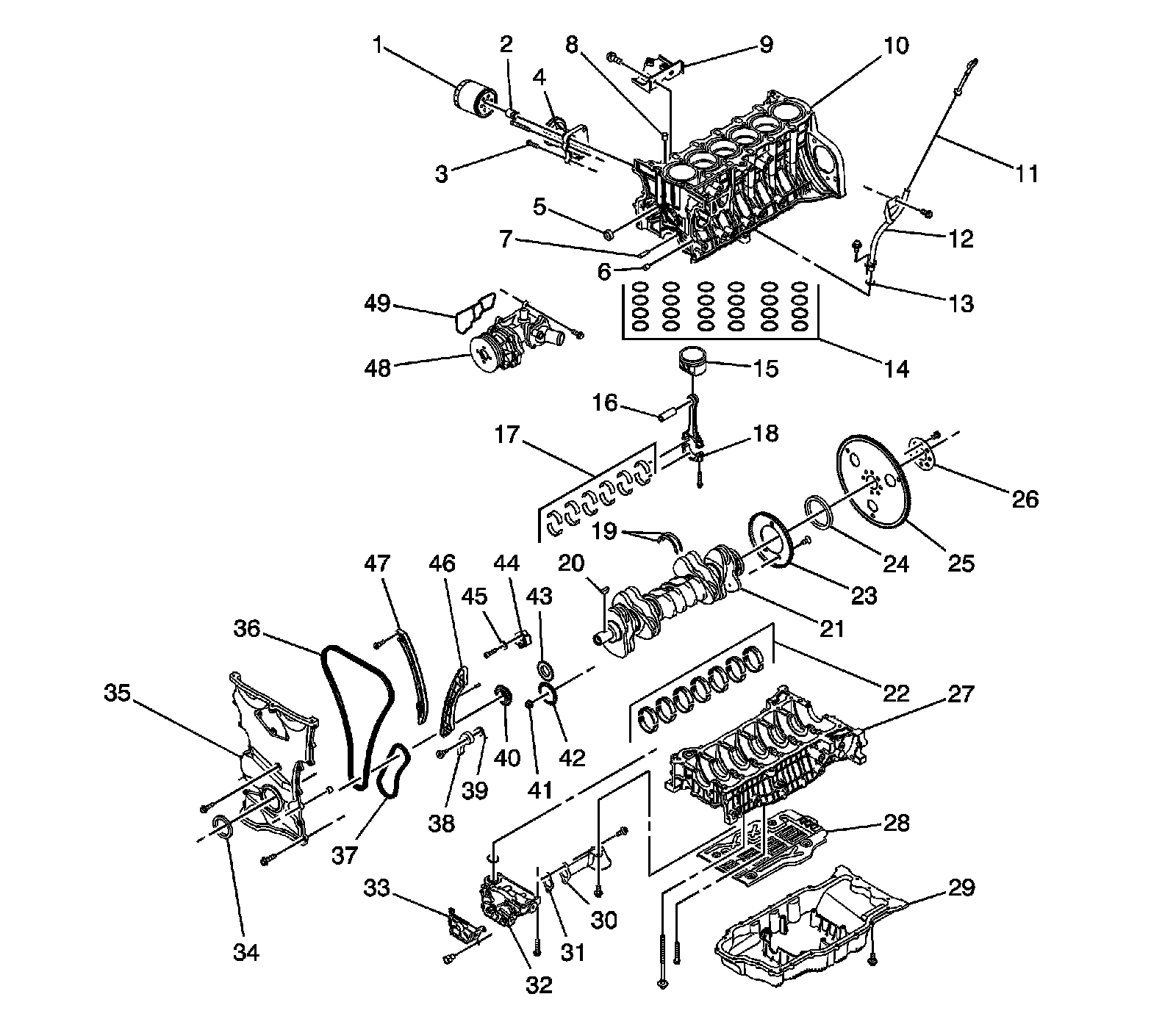

Lower End
1 - Oil Filter
2 - Connecting Piece
3 - Bolt
4 - Oil Filter Adapter
5 - Oil Gallery Plug
6 - Dowel Ring
7 - Oil Jet Nozzle
8 - Dowel Pin
9 - Upper Exhaust Bracket
10 - Cylinder Block
11 - Engine Oil Dipstick
12 - Engine Oil Dipstick Tube
13 - O-Ring
14 - Piston Ring
15 - Piston
16 - Piston Pin
17 - Connecting Rod Bearing
18 - Connecting Rod
19 - Thrust Bearing
20 - Woodruff Key
21 - Crankshaft
22 - Crankshaft Bearing
23 - Target Wheel
24 - Rear Oil Seal
25 - Flexible Plate
26 - Flexible Plate Disk Reinforce
27 - Bed Plate
28 - Bed Plate Baffle
29 - Oil Pan
30 - Oil Suction Pipe
31 - Gasket
32 - Oil Pump
33 - Oil Pump Sprocket Cover
34 - Front Oil Seal
35 - Timing Chain Cover
36 - Timing Chain
37 - Oil Pump Chain
38 - Oil Pump Chain Lever
39 - Oil Pump Chain Lever Spring
40 - Crankshaft Sprocket
41 - Nut
42 - Oil Pump Sprocket
43 - Crankshaft Oil Pump Sprocket
44 - Timing Chain Tensionear
45 - Spring Washer
46 - Fixed Chain Guide
47 - Timing Chain Lever
48 - Water Pump
49 - Water Pump Gasket

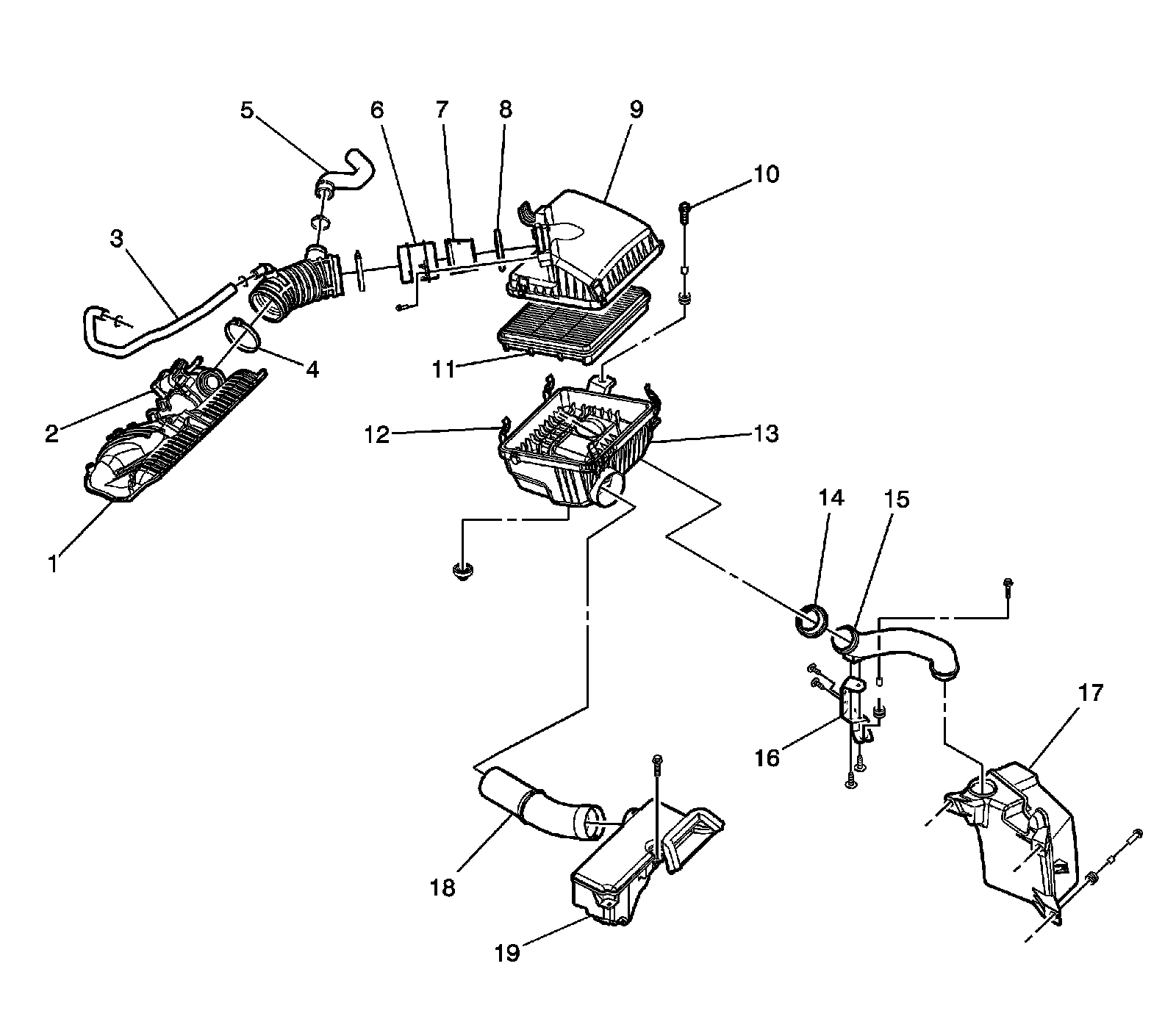

Air Intake System
1 - Intake Manifold
2 - Throttle Body Assembly
3 - Breather Hose
4 - Clamp
5 - Auxiliary Resonator Neck
6 - Air Filter Hose Joint
7 - Air Filter Diffuser
8 - Air Filter Seal
9 - Upper Air Filter Housing
10 - Bolt
11 - Air Filter Element
12 - Air Filter Housing Clip
13 - Lower Air Filter Housing
14 - Resonator Seal
15 - Resonator Neck
16 - Bracket
17 - Resonator
18 - Air Filter Inlet Hose
19 - Air Filter Snorkel

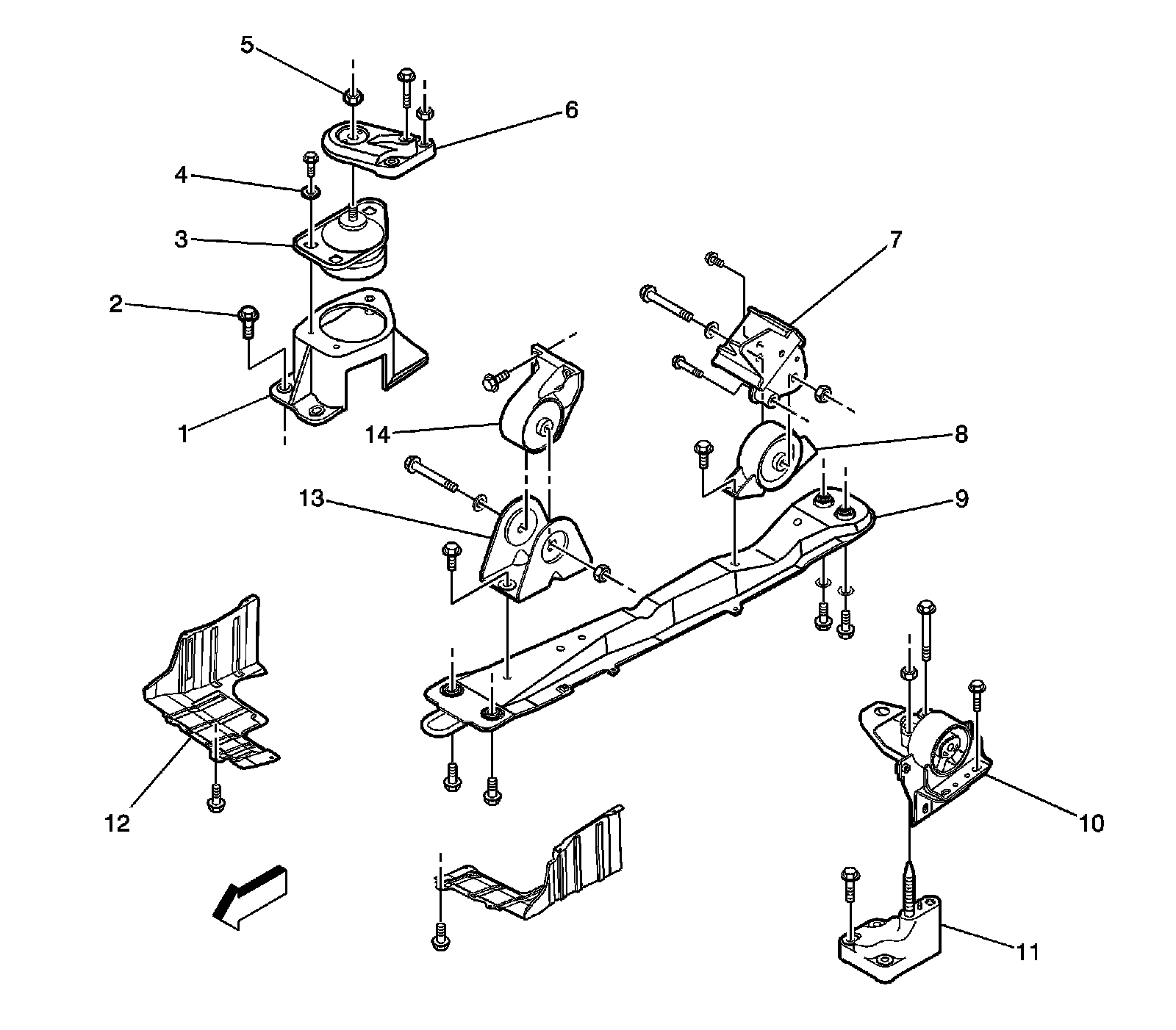

Engine Mount System
1 - Engine Mount Support Bracket
2 - Bolt
3 - Hydro Mount
4 - Washer
5 - Nut
6 - Engine Mount Bracket
7 - Rear Transaxle Mount Bracket
8 - Rear Damper Bush Bracket
9 - Front Suspension Member
10 - Transaxle Mount Cage
11 - Transaxle Mount Bracket
12 - Engine Under Cover
13 - Front Engine Mount Bracket
14 - Front Damper Bush Bracket
