Luggage Compartment/Rear of Vehicle Component Views
Luggage Compartment/Rear of Vehicle Component Views

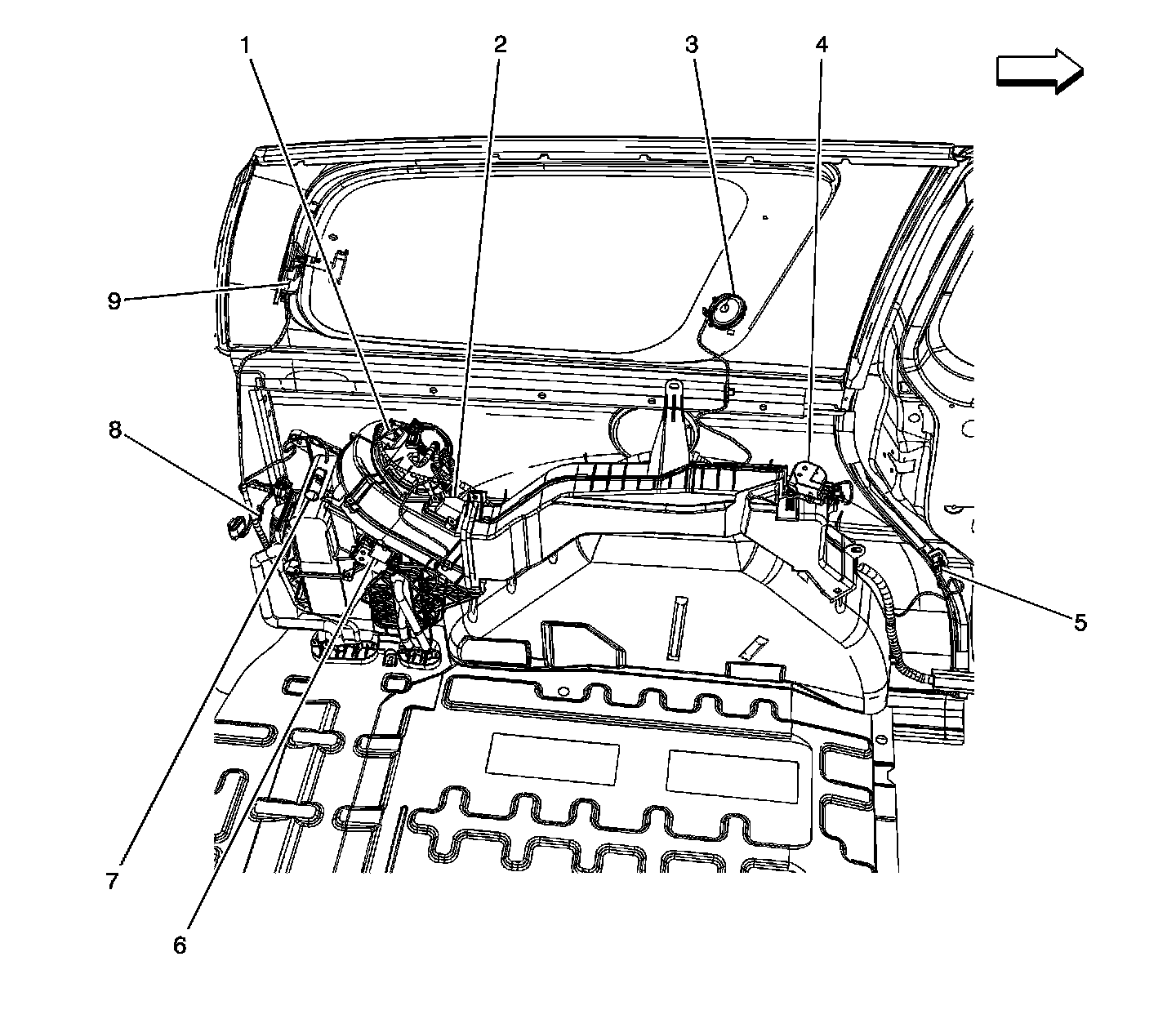

Left Rear Cargo Area Components 1 of 2
1 - Blower Motor - Auxiliary (C69)
2 - Blower Motor Control Module - Auxiliary (C69)
3 - Speaker - Rear Tweeter - Left
4 - Mode Actuator - Auxiliary (C69)
5 - Sliding Door Jamb Switch - Left (E59)
6 - Air Temperature Actuator - Auxiliary (C69)
7 - Auxiliary Power Outlet - Rear
8 - G401
9 - Rear Quarter Window Actuator - Left (A20)

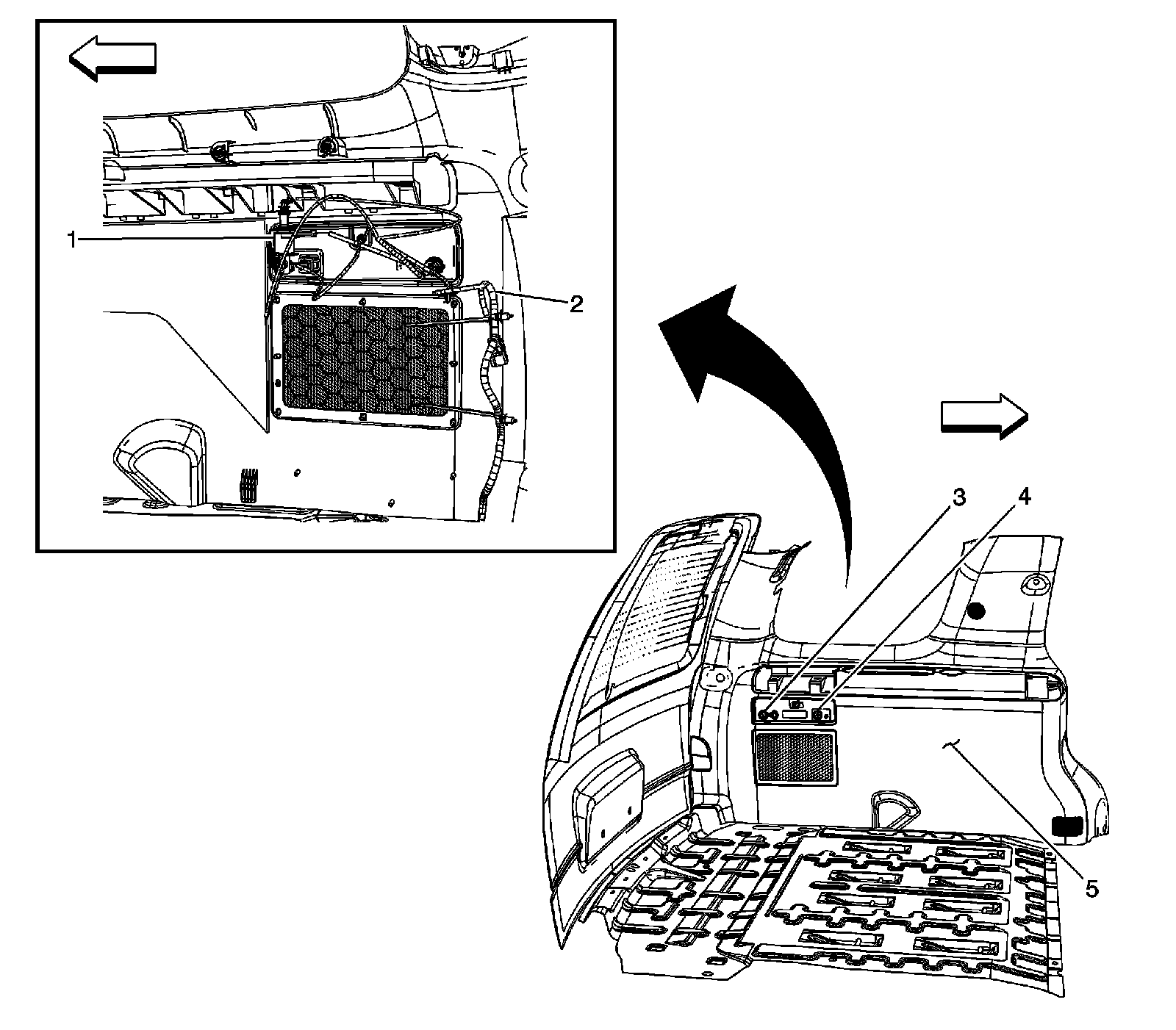

Left Rear Cargo Area Components 2 of 2
LR Cargo Area:
1 - Automatic Level Control (ALC) Solenoid Valve (G67 -Z10)
2 - ALC Harness (G67)
3 - Auxiliary Power Outlet - Rear
4 - Automatic Level Control (ALC) Inflator Air Switch (G67 -Z10)
5 - Left Rear Cargo Trim Panel
Right Rear Cargo Area Components
1 - Speaker - Rear Tweeter - Right
2 - Accessory AC/DC Power Control Module (KC7)
3 - X420 (UD7)
4 - Rear Quarter Window Actuator - Right (A20)
5 - X402 and X400
6 - Rear Parking Assist (RPA) Display (UD7)
7 - G400
8 - Auxiliary Power Outlet - 115VAC (KC7)
9 - Sliding Door Jamb Switch - Right
10 - Rear Object Sensor Control Module (UD7)
11 - Rear Parking Assist (RPA) Diagnostic Connector (UD7)
Liftgate Components 1 of 2
1 - X402
2 - X400
3 - Center High Mounted Stop Lamp (CHMSL) Connector
4 - Rear Window Wiper Motor
5 - Rear Window Defogger Grid X2
6 - Speaker - Left Rear
7 - License Lamps
8 - J911
9 - Door Lock Actuator - Liftgate
10 - Door Jamb Switch - Liftgate
11 - J900
12 - Speaker - Right Rear
13 - Rear Window Defogger Grid X1
14 - J915
15 - J913
16 - Rear Window Defogger Grid
Liftgate Components 2 of 2
1 - Rear Window Wiper Motor
2 - Speakers - Left Rear /Right Rear
3 - Door Jamb Switch - Liftgate
4 - Door Lock Actuator - Liftgate
5 - Liftgate Latch Assembly
Exterior Rear of Vehicle Components
1 - CHMSL Resistor (R900)
2 - Tail Lamp - Right
3 - Tail/Stop and Turn Signal Lamp - Right
4 - Backup Lamp - Right
5 - License Lamps
6 - Object Sensor - Right Rear Corner (UD7)
7 - Object Sensor - Right Rear Middle (UD7)
8 - Object Sensor - Left Rear Middle (UD7)
9 - Object Sensor - Left Rear Corner (UD7)
10 - Backup Lamp - Left
11 - Tail/Stop and Turn Signal Lamp - Left
12 - Tail Lamp - Left
13 - Center High Mounted Stop Lamp (CHMSL)
