Engine: Locations
Disassembled Views (LTG)

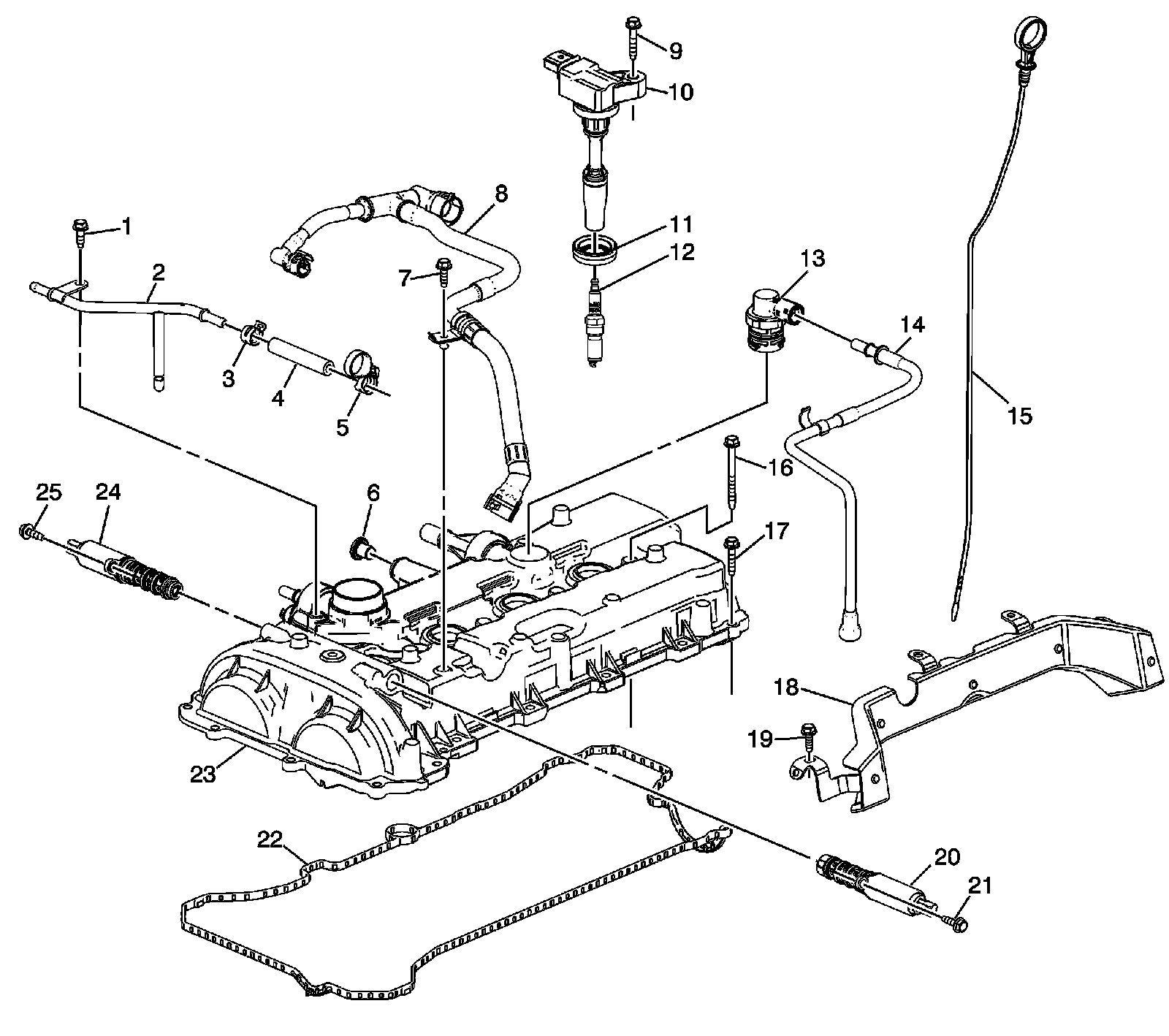

Camshaft Cover and Components
1 - Engine Coolant Air Bleed Pipe Bolt
2 - Engine Coolant Air Bleed Pipe
3 - Engine Coolant Air Bleed Hose Clamp
4 - Engine Coolant Air Bleed Hose
5 - Engine Coolant Air Bleed Hose Clamp
6 - PCV Valve Bolt
7 - PCV Valve
8 - PCV Tube Assembly Bolt
9 - PCV Tube Assembly
10 - Ignition Coil Bolt
11 - Ignition Coil
12 - Spark Plug
13 - PCV Valve Assembly
14 - PCV Tube Assembly
15 - Oil Level Indicator
16 - Camshaft Cover Bolt
17 - Camshaft Cover Bolt
18 - Camshaft Housing Cover Heat Shield
19 - Camshaft Housing Cover Heat Shield Bolt
20 - Spark Plug Shield Seal
21 - Camshaft Position Actuator Control Solenoid Valve - Exhaust
22 - Camshaft Position Actuator Control Solenoid Valve Bolt - Exhaust
23 - Camshaft Cover Gasket
24 - Camshaft Cover
25 - Camshaft Position Actuator Control Solenoid Valve Bolt - Intake
26 - Camshaft Position Actuator Control Solenoid Valve - Intake
27 - PCV Valve Bolt
28 - PCV Valve
29 - Camshaft Cover Plug
Cylinder Head and Components
1 - Fuel Injector Wiring Harness
2 - Fuel Injection Fuel Rail Bolt
3 - Fuel Rail Insulator Bushing
4 - Fuel Rail Insulator Washer
5 - Fuel Rail Insulator Washer
6 - Fuel Rail Insulator Sleeve
7 - Fuel Injection Fuel Rail
8 - Fuel Injector Holding Clamp
9 - Fuel Injector Retainer
10 - Fuel Injection Fuel Rail O-Ring Seal
11 - Fuel Injector Seal Spacer
12 - Direct Fuel Injector Assembly
13 - Fuel Injector Nozzle Housing Seal
14 - Fuel Injector Nozzle Housing Seal
15 - Vacuum Pump Seal
16 - Vacuum Pump Assembly
17 - Engine Rear Lift Bracket
18 - Engine Rear Lift Bracket Bolt
19 - Vacuum Pump Bolt
20 - Vacuum Pump Gasket
21 - Camshaft Bearing Cap Bolt
22 - Camshaft Bearing Cap
23 - Camshaft Bearing Cap
24 - Intake Camshaft
25 - Exhaust Camshaft
26 - Cylinder Head Locating Pin
27 - Cylinder Head Oil Gallery Plug
28 - Cylinder Head
29 - Camshaft Position Sensor
30 - Camshaft Position Sensor Bolt
31 - Cylinder Head Oil Gallery Restrictor
32 - Camshaft Position Sensor
33 - Camshaft Position Sensor Bolt
34 - Intake Valve
35 - Exhaust Valve
36 - Cylinder Head Oil Gallery Plug
37 - Cylinder Head Oil Gallery Plug
38 - Engine Front Lift Bracket Bolt
39 - Engine Front Lift Bracket
40 - Valve Lifter Follower
41 - Cylinder Head Core Hole Plug
42 - Valve Stem Oil Seal
43 - Valve Spring
44 - Valve Spring Retainer
45 - Valve Stem Key
46 - Hydraulic Valve Lash Adjuster
47 - Valve Rocker Arm
48 - Camshaft Bearing Front Lower Cap
49 - Camshaft Bearing Front Cap
50 - Timing Chain Cam to Cam Guide
51 - Camshaft Bearing Cap Bolt
52 - Timing Chain Guide Bolt
Intake Manifold and Components
1 - Evaporative Emission Canister Purge Valve Assembly
2 - Intake Manifold Bolt
3 - Intake Manifold
4 - Intake Manifold Bolt
5 - Manifold Absolute Pressure (MAP) Sensor Bolt
6 - Manifold Absolute Pressure (MAP) Sensor
7 - Fuel Rail Noise Shield
8 - Fuel Pump Cover
9 - Fuel Pump Cover Bolt
10 - Fuel Pump Insulator
11 - Fuel Feed Intermediate Pipe Assembly
12 - Fuel Pump Bolt
13 - Fuel Pump
14 - Fuel Pump Housing Gasket
15 - Fuel Pump Housing O-Ring Seal
16 - Throttle Body Assembly Gasket
17 - Throttle Body Assembly
18 - Throttle Body Assembly Bolt
19 - Intake Manifold Gasket

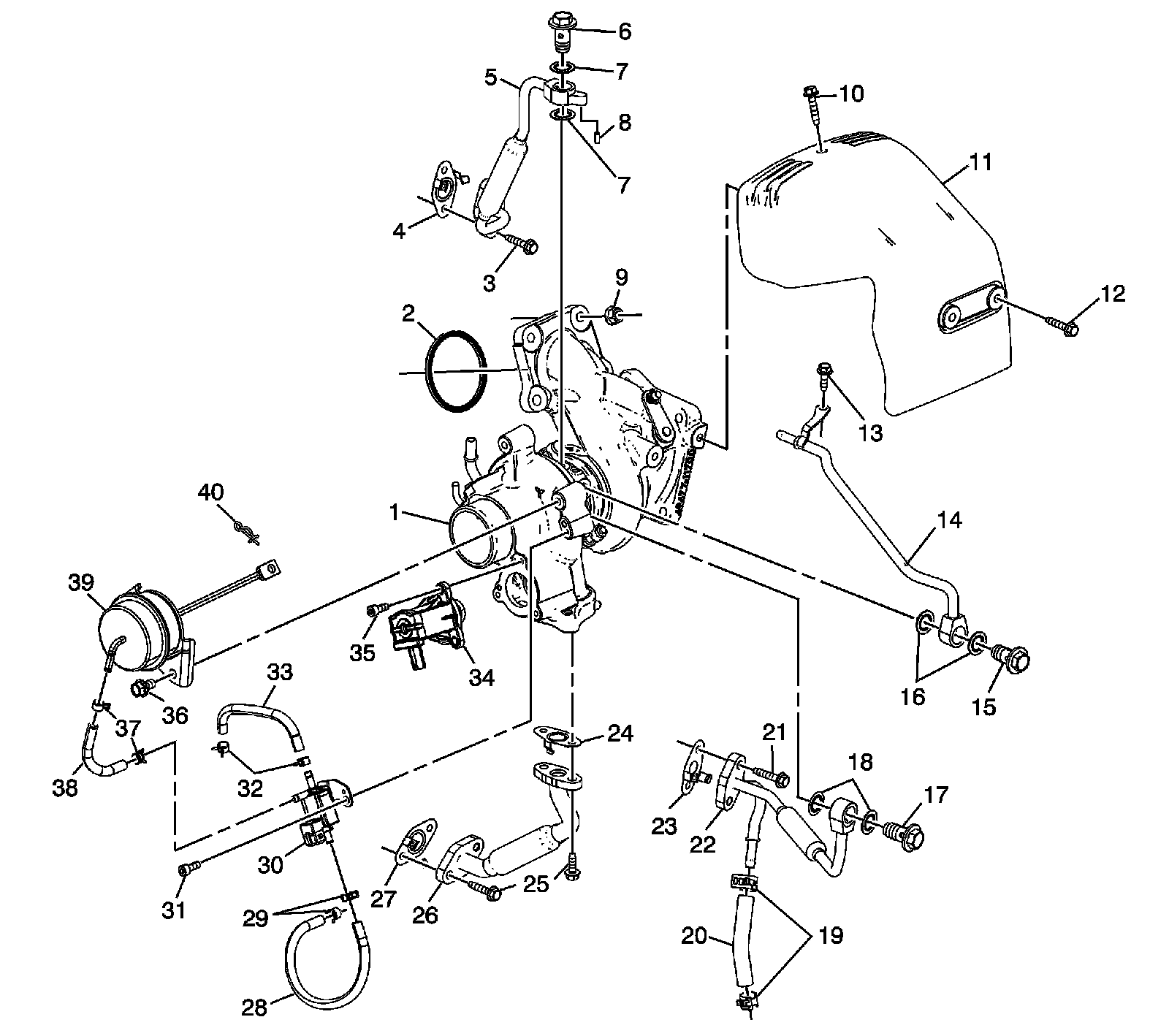

Turbocharger and Components
1 - Turbocharger Gasket
2 - Turbocharger Oil Feed Pipe Bolt
3 - Turbocharger Oil Feed Pipe Gasket
4 - Turbocharger Oil Feed Pipe Assembly
5 - Turbocharger Oil Feed Pipe Bolt
6 - Turbocharger Oil Feed Pipe Washer
7 - Turbocharger Oil Feed Pipe Anti-Rotate Roll Pin
8 - Turbocharger Nut
9 - Turbocharger
10 - Turbocharger Heat Shield Bolt
11 - Turbocharger Heat Shield
12 - Turbocharger Heat Shield Bolt
13 - Turbocharger Coolant Return Pipe Bolt
14 - Turbocharger Coolant Return Pipe Assembly
15 - Turbocharger Coolant Return Pipe Bolt
16 - Turbocharger Coolant Return Pipe Washer
17 - Turbocharger Coolant Feed Pipe Bolt
18 - Turbocharger Coolant Feed Pipe Washer
19 - Turbocharger Coolant Feed Hose Clamp
20 - Turbocharger Coolant Feed Hose
21 - Turbocharger Coolant Feed Pipe Bolt
22 - Turbocharger Coolant Feed Pipe Assembly
23 - Turbocharger Coolant Feed Pipe Gasket
24 - Turbocharger Oil Return Pipe Gasket
25 - Turbocharger Oil Return Pipe Bolt
26 - Turbocharger Oil Return Pipe Assembly
27 - Turbocharger Oil Return Pipe Gasket
28 - Turbocharger Wastegate Regulator Solenoid Valve Hose
29 - Turbocharger Wastegate Regulator Solenoid Valve Hose Clamp
30 - Turbocharger Wastegate Regulator Solenoid Valve
31 - Turbocharger Wastegate Regulator Solenoid Valve Bolt
32 - Turbocharger Wastegate Regulator Solenoid Valve Hose Clamp
33 - Turbocharger Wastegate Regulator Solenoid Valve Hose
34 - Turbocharger Air Bypass Valve Solenoid
35 - Turbocharger Air Bypass Valve Solenoid Bolt
36 - Turbocharger Wastegate Actuator Bolt
37 - Turbocharger Wastegate Actuator Hose Clamp
38 - Turbocharger Wastegate Actuator Hose
39 - Turbocharger Wastegate Actuator
40 - Turbocharger Wastegate Actuator Arm Retaining Clip

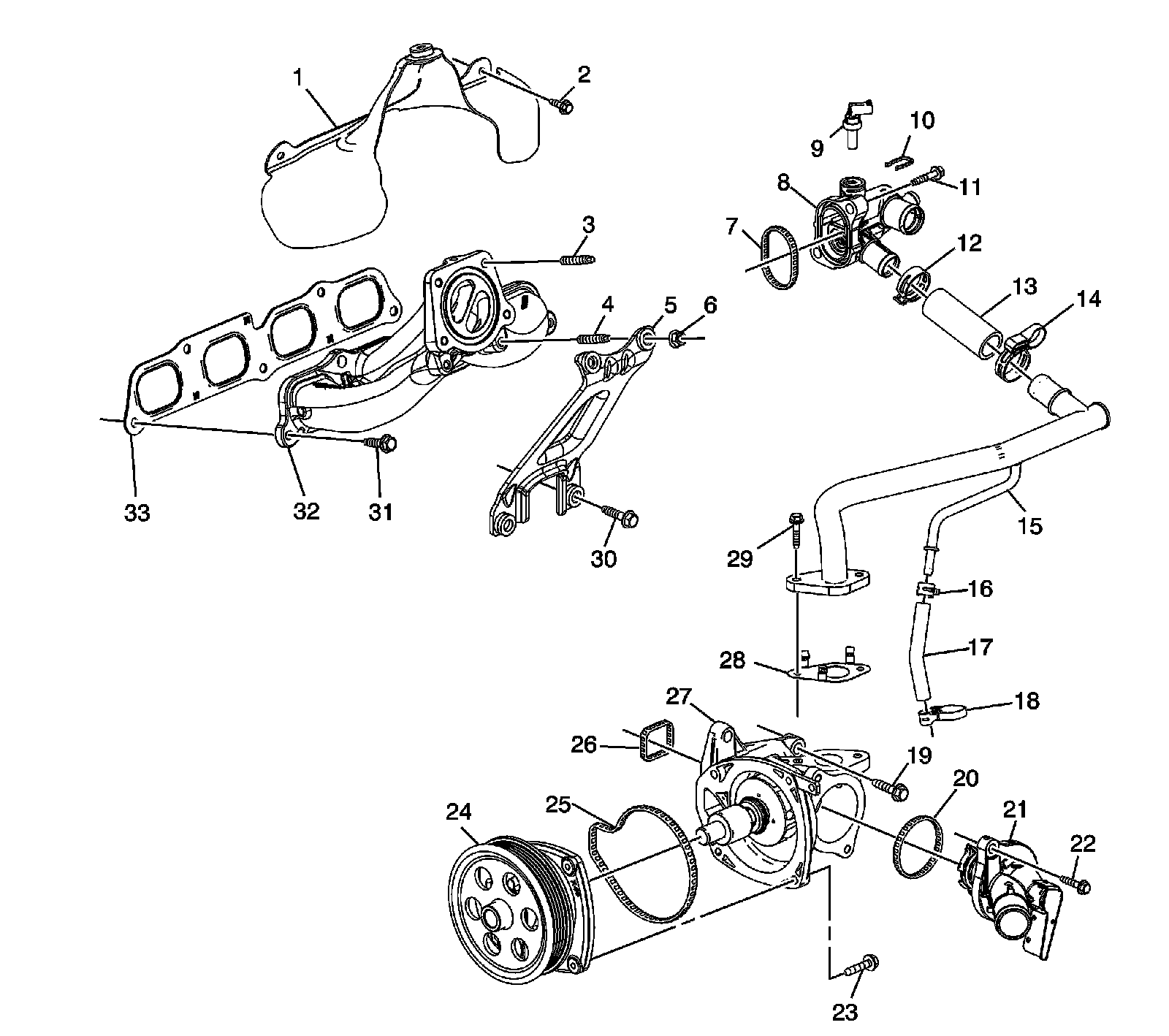

Exhaust Manifold and Components
1 - Exhaust Manifold Heat Shield
2 - Exhaust Manifold Heat Shield Bolt
3 - Exhaust Manifold Stud
4 - Exhaust Manifold Stud
5 - Exhaust Manifold Brace
6 - Exhaust Manifold Brace Nut
7 - Water Outlet Gasket
8 - Water Outlet
9 - Engine Coolant Temperature Sensor
10 - Engine Coolant Temperature Sensor Retainer
11 - Water Outlet Bolt
12 - Thermal Bypass Hose Clamp
13 - Thermal Bypass Hose
14 - Thermal Bypass Hose Clamp
15 - Thermal Bypass Pipe
16 - Engine Oil Cooler Coolant Outlet Hose Clamp
17 - Engine Oil Cooler Coolant Outlet Hose
18 - Engine Oil Cooler Coolant Outlet Hose Clamp
19 - Water Pump Bolt
20 - Engine Coolant Thermostat Housing Gasket
21 - Engine Coolant Thermostat Housing
22 - Engine Coolant Thermostat Housing Bolt
23 - Water Pump Housing Bolt
24 - Water Pump Front Housing
25 - Water Pump Inlet Gasket
26 - Water Pump Gasket
27 - Water Pump Rear Housing
28 - Thermal Bypass Pipe Gasket
29 - Thermal Bypass Pipe Bolt
30 - Exhaust Manifold Brace Bolt
31 - Exhaust Manifold Bolt
32 - Exhaust Manifold
33 - Exhaust Manifold Gasket

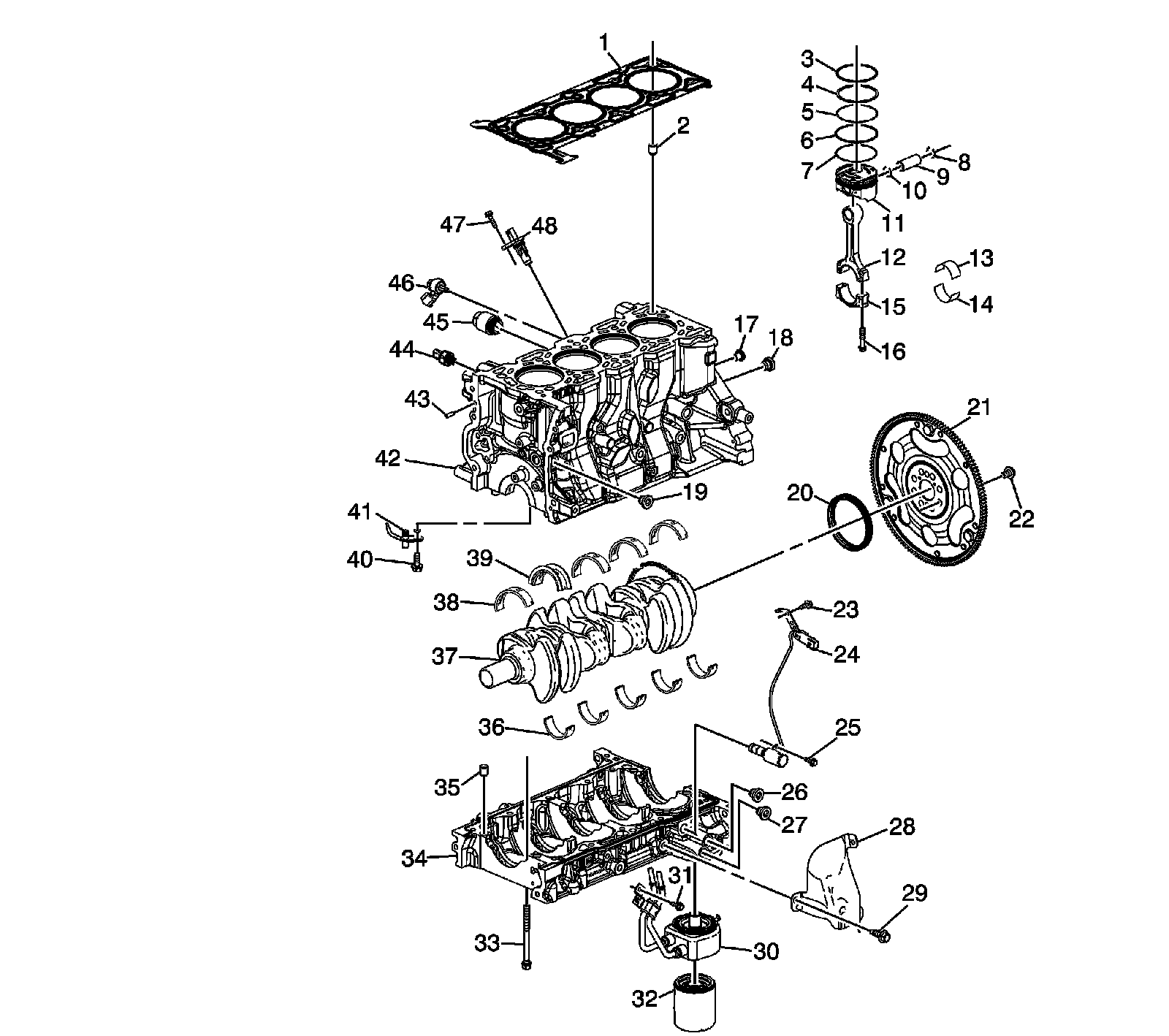

Engine Block and Components
1 - Cylinder Head Gasket
2 - Cylinder Head Locating Pin
3 - Piston Upper Compression Ring
4 - Piston Lower Compression Ring
5 - Piston Oil Ring Rail
6 - Piston Oil Ring Rail Spacer
7 - Piston Oil Ring Rail
8 - Piston Pin Retainer
9 - Piston Pin
10 - Piston Pin Retainer
11 - Piston
12 - Connecting Rod
13 - Connecting Rod Bearing
14 - Connecting Rod Bearing
15 - Connecting Rod Cap
16 - Connecting Rod Bolt
17 - Engine Block Oil Gallery Plug
18 - Engine Block Oil Gallery Plug
19 - Engine Block Oil Gallery Plug
20 - Crankshaft Rear Oil Seal
21 - Automatic Transmission Flex Plate
22 - Automatic Transmission Flex Plate Bolt
23 - Oil Pump Flow Control Valve Assembly Bolt
24 - Oil Pump Flow Control Valve Assembly
25 - Oil Pump Flow Control Valve Assembly Bolt
26 - Engine Block Oil Gallery Plug
27 - Engine Block Oil Gallery Plug
28 - Oil Pump and Compressor Heat Shield
29 - Oil Pump and Compressor Heat Shield Bolt
30 - Engine Oil Cooler Assembly
31 - Engine Oil Cooler Assembly Bolt
32 - Oil Filter
33 - Lower Crankcase Bolt
34 - Lower Crankcase
35 - Lower Crankcase Locating Pin
36 - Crankshaft Lower Bearing
37 - Crankshaft
38 - Crankshaft Upper Bearing
39 - Crankshaft Upper Thrust Bearing
40 - Piston Oil Nozzle Bolt
41 - Piston Oil Nozzle
42 - Engine Block
43 - Engine Front Cover Locating Pin
44 - Engine Oil Pressure Sensor
45 - Engine Coolant Heater
46 - Knock Sensor
47 - Engine Block Coolant Baffle
48 - Crankshaft Position Sensor Bolt
49 - Crankshaft Position Sensor
Upper and Lower Oil Pan and Components
1 - Oil Pump Assembly Bolt
2 - Oil Pump Assembly
3 - Oil Pump Cover
4 - Balancer Shaft Module
5 - Balancer Shaft Housing Locating Pin
6 - Balancer Shaft Housing Bolt
7 - Oil Pump Suction Pipe Bolt
8 - Oil Pump Screen Assembly with Suction Pipe
9 - Oil Pump Screen Gasket
10 - Oil Pan Baffle
11 - Engine Oil Level Indicator Switch
12 - Engine Oil Level Indicator Seal
13 - Oil Pan Locating Pin
14 - Oil Pan Bolt
15 - Engine Oil Level Sensor Lead Clip
16 - Lower Oil Pan
17 - Oil Pan Drain Plug Seal
18 - Oil Pan Drain Plug
19 - Oil Pan Bolt
20 - Upper Oil Pan
21 - Engine Oil Level Indicator Switch Bolt
22 - Oil Pan Baffle Bolt
23 - Oil Pump Locating Pin
Timing Chain and Components
1 - Engine Front Cover
2 - Timing Chain Tensioner Bolt
3 - Timing Chain Tensioner
4 - Timing Chain Tensioner Pivot Arm Bolt
5 - Timing Chain Tensioner Pivot Arm
6 - Timing Chain
7 - Camshaft Position Actuator Bolt
8 - Intake Camshaft Position Actuator
9 - Exhaust Camshaft Position Actuator
10 - Camshaft Position Actuator Bolt
11 - Timing Chain Oil Nozzle
12 - Timing Chain Guide
13 - Crankshaft Sprocket
14 - Balancer Chain
15 - Balancer Chain Tensioner Bolt
16 - Balancer Chain Tensioner
17 - Balancer Shaft Driven Sprocket
18 - Balancer Shaft Sprocket Bolt
19 - Balancer Chain Guide Bolt
20 - Balancer Chain Guide
21 - Timing Chain Guide Bolt
22 - Drive Belt Tensioner
23 - Drive Belt Tensioner Bolt
24 - Engine Front Cover Bolt
25 - Crankshaft Front Oil Seal
26 - Crankshaft Balancer
27 - Crankshaft Balancer Bolt
28 - Engine Front Cover Bolt
29 - Engine Front Cover Bolt
30 - Timing Chain Tensioner Cover
31 - Timing Chain Tensioner Cover Bolt
32 - Engine Front Cover Bolt
33 - Engine Front Cover Bolt
34 - Engine Front Cover Bolt
