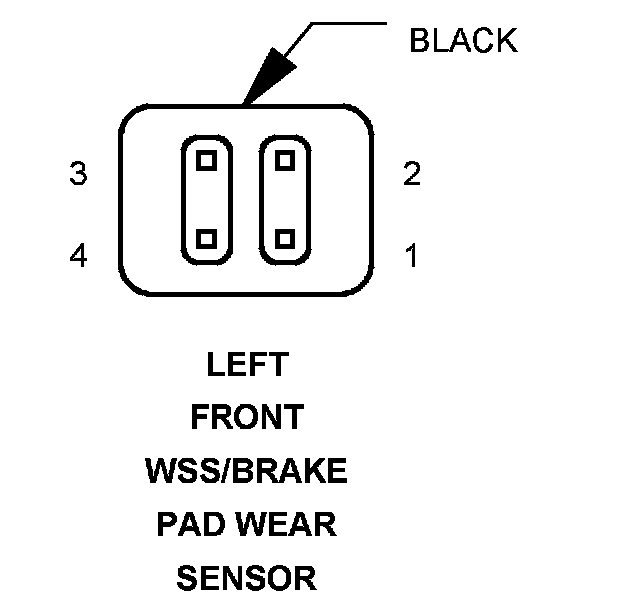

Left Front WSS/Brake Pad Wear Sensor
Component ID:
182
Component :
LEFT FRONT
WSS/
BRAKE PAD WEAR SENSORConnector:
Name :
LEFT FRONT
WSS/
BRAKE PAD WEAR SENSOR Color :
BLACK
# of pins :
4
Pin Circuit Description 1
20BR
GROUND
2
20BR/DG
BRAKE PAD WEAR INDICATOR DRIVER
3
20DG
LEFT FRONT
WHEEL SPEED SENSOR 12 VOLT SUPPLY
4
20BR
LEFT FRONT
WHEEL SPEED SENSOR SIGNAL
