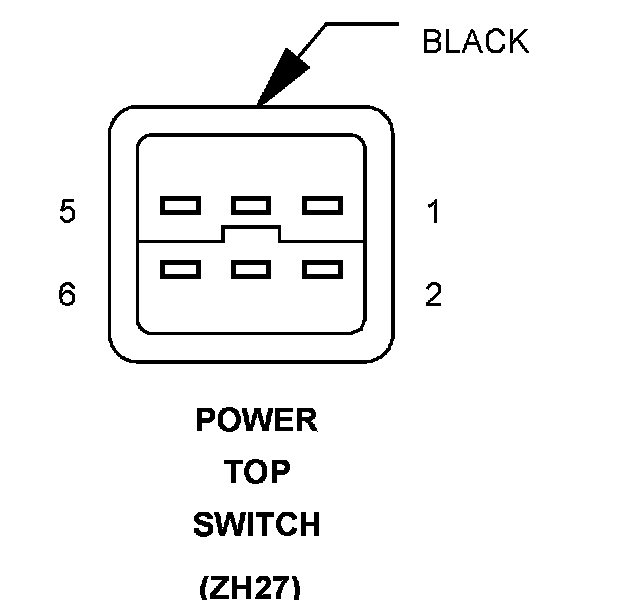

Power Top Switch
Component ID:
230
Component :
POWER TOP SWITCH
Connector:
Name :
POWER TOP SWITCH
Color :
BLACK
# of pins :
6
Qualifier :
(ZH27)
Pin Circuit Description 1
20BR
GROUND
2
20BR/YL
POWER TOP SWITCH INDICATOR DRIVER
3
-
-
4
-
-
5
20DG/WT
FUSED ILLUMINATION FEED
6
20WT/VT
POWER TOP SWITCH SIGNAL
