Switch-Door Lock-Left




Component ID: 449

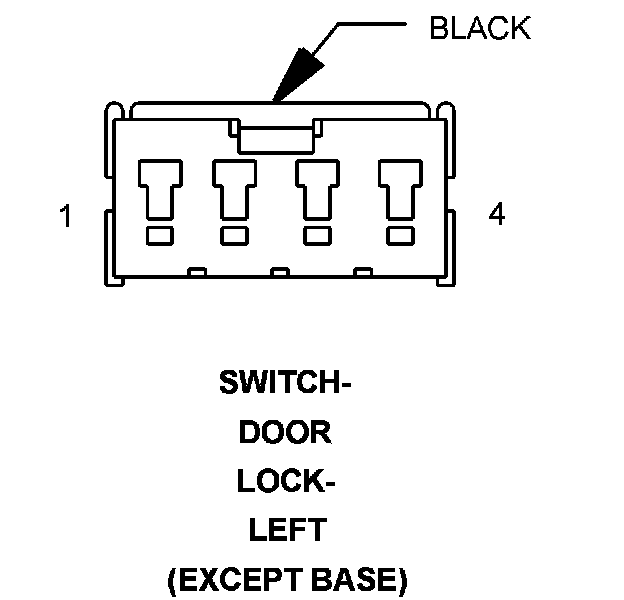

Component : SWITCH-DOOR LOCK-LEFT

Connector:
Name : SWITCH-DOOR LOCK-LEFT
Color : BLACK
# of pins : 4
Qualifier : (EXCEPT BASE)




Pin Description Circuit
1 DOOR LOCK SWITCH MUX P36 20TN/DB
2 - -
3 - -
4 DOOR LOCK SWITCH GROUND P37 20LG/TN

Component Location - 42

Fig. 42:
