Fuel Temperature Sensor
Component ID:
477

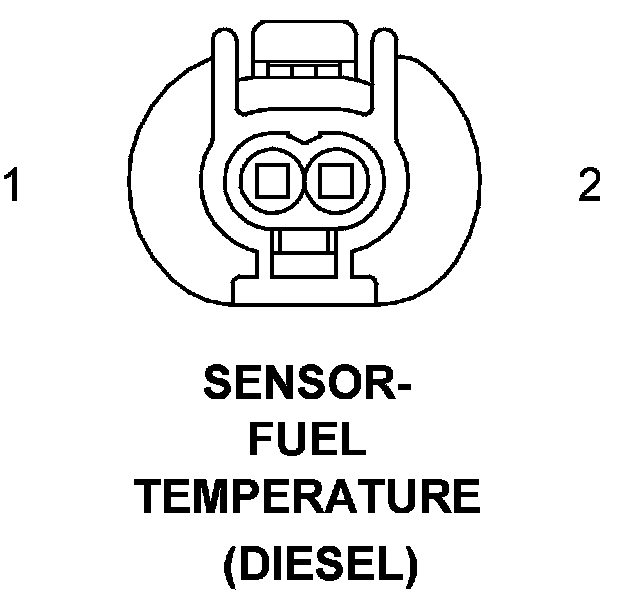

Component :
SENSOR-FUEL TEMPERATURE
Connector:
Name :
SENSOR-FUEL TEMPERATURE
Color :
# of pins :
2
Qualifier :
(DIESEL)
Pin Circuit Description 1
K914 20BL/DG
FUEL TEMPERATURE SENSOR GROUND
2
K156 20BL/RD
FUEL TEMPERATURE SENSOR SIGNAL
Component Location - 30
