Brake Caliper

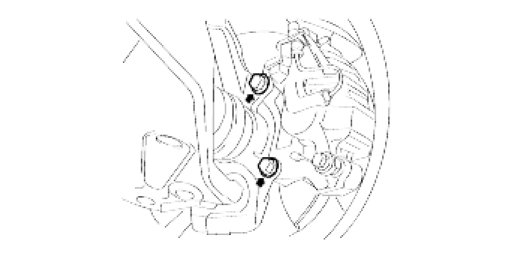

Caliper mounting bracket:



Tightening torque :
80-104 Nm (8.0-10.4 kg-m, 57-75 lb-ft)

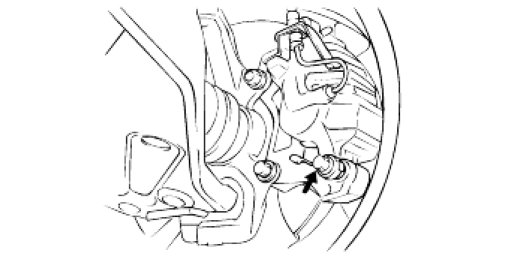

Guide rod bolt:

Tightening torque
Guide rod bolt :
22 - 32 Nm (220 - 320 kg-cm, 16 - 24 lb-ft)



Brake hose to caliper:

Tightening torque
17-20 Nm (170-200 kg-cm, 12-14 lb-ft)
