Pinout Values and Diagnostic Parameters

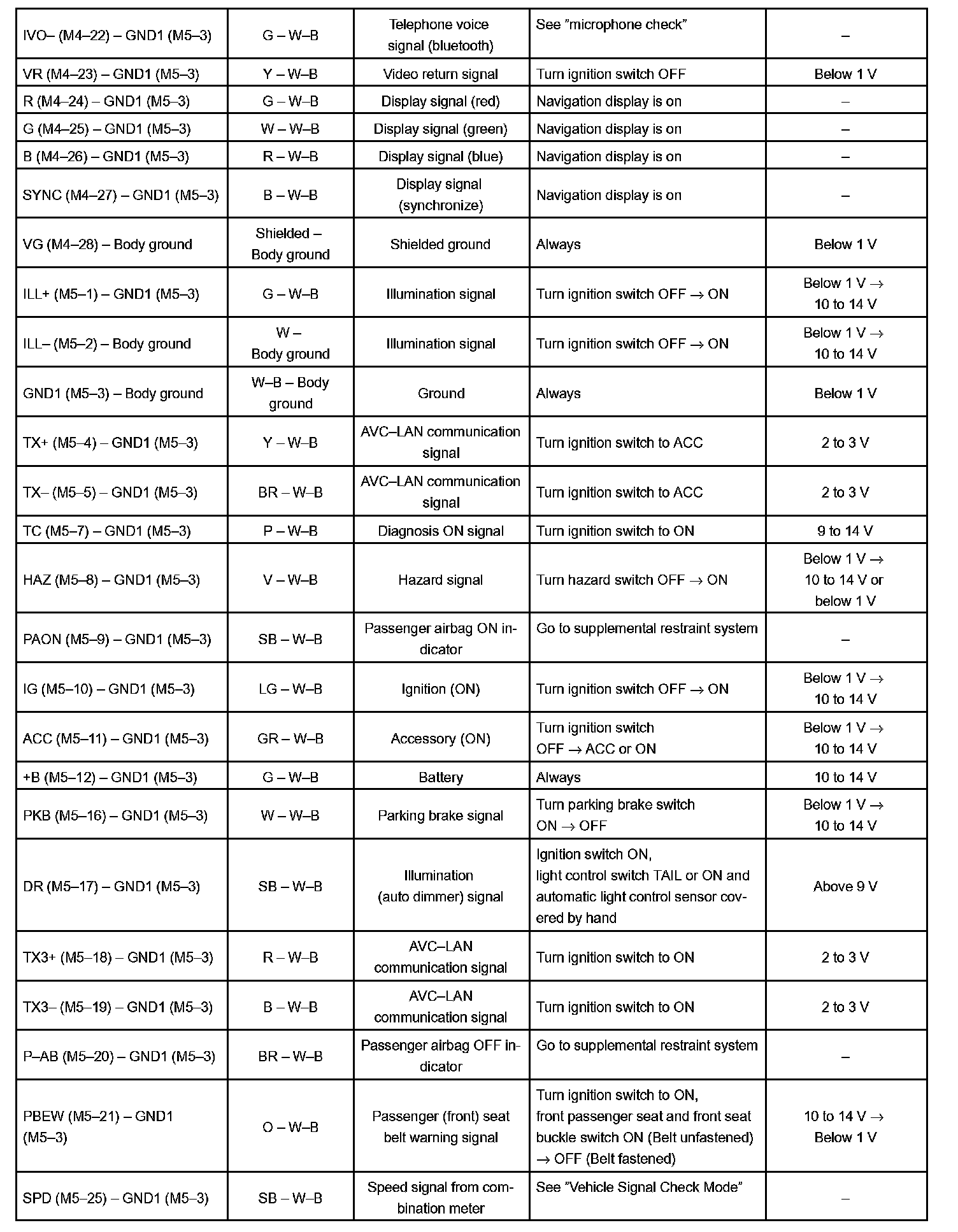

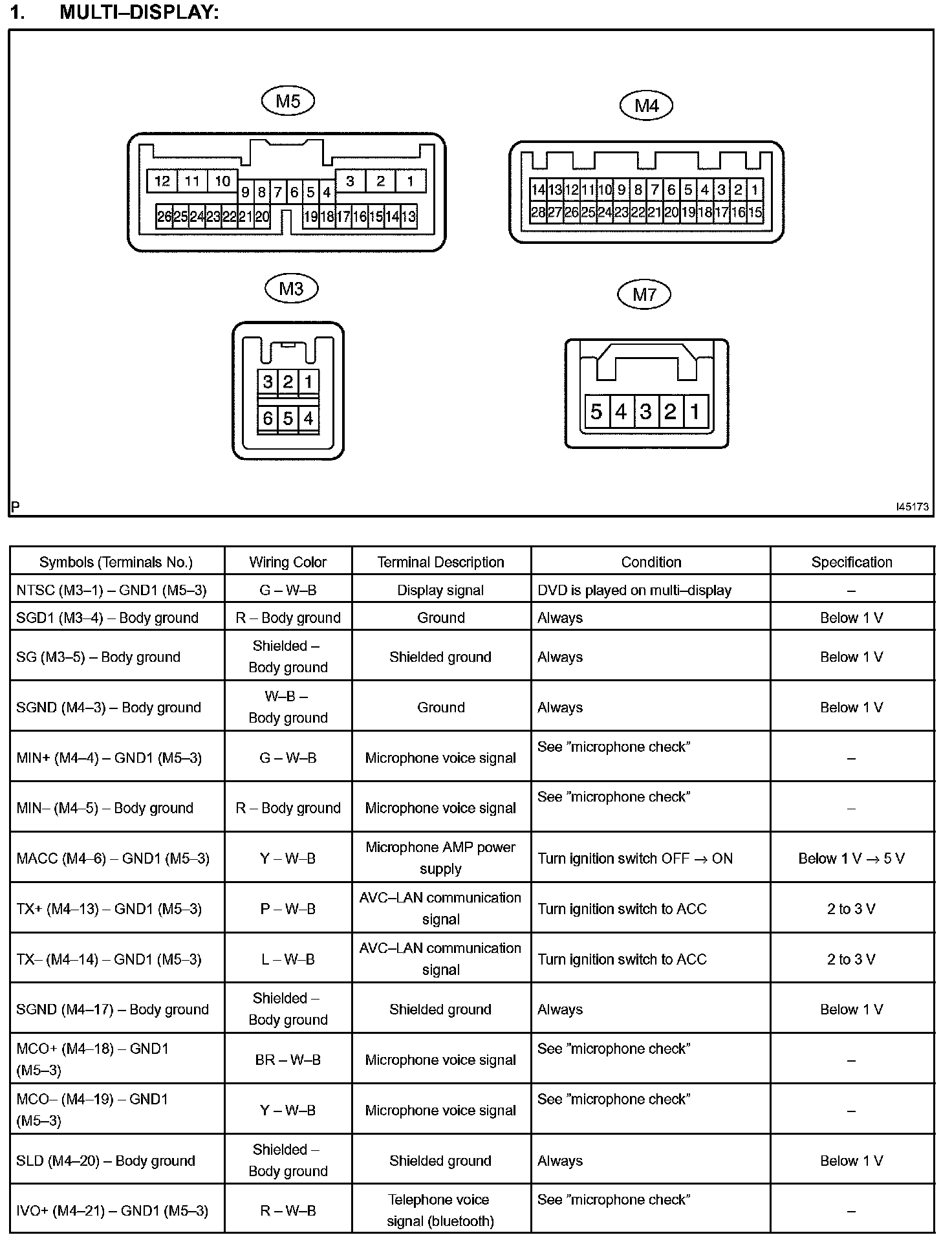

TERMINALS OF ECUTerminals Of Control Module/Pinouts - Multi-Display Part 1:
Terminals Of Control Module/Pinouts - Multi-Display Part 2:

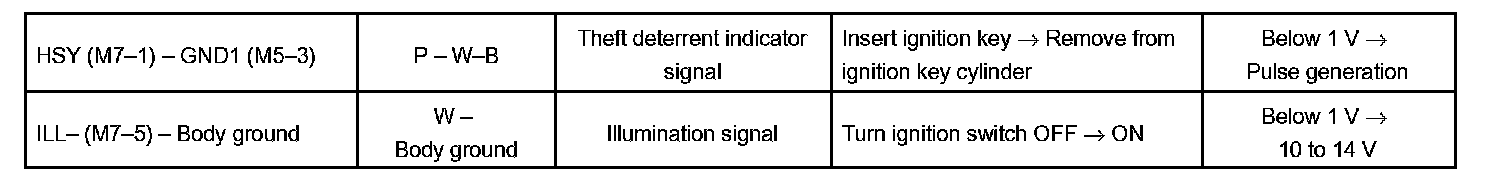

Terminals Of Control Module/Pinouts - Multi-Display Part 3:
1. MULTI DISPLAY

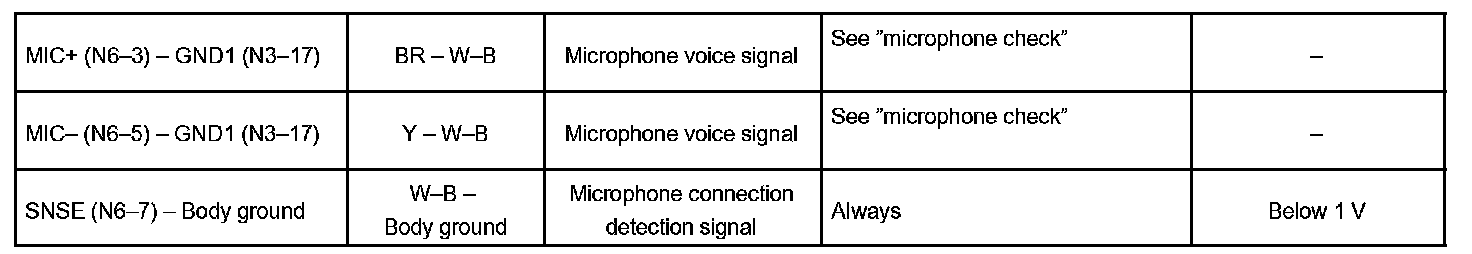

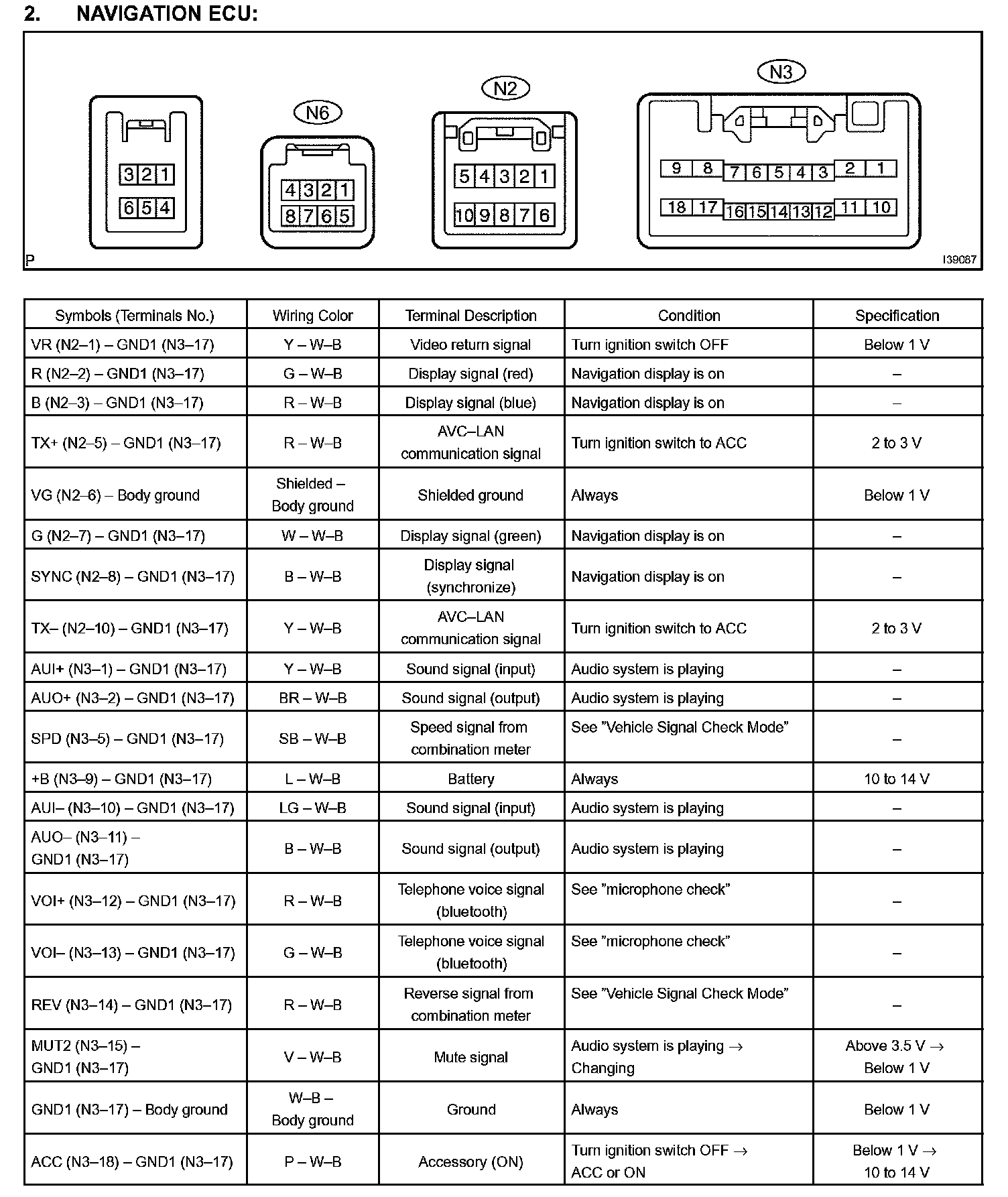

Terminals Of Control Module/Pinouts - Navigation ECU Part 1:
Terminals Of Control Module/Pinouts - Navigation ECU Part 2:
2. NAVIGATION ECU

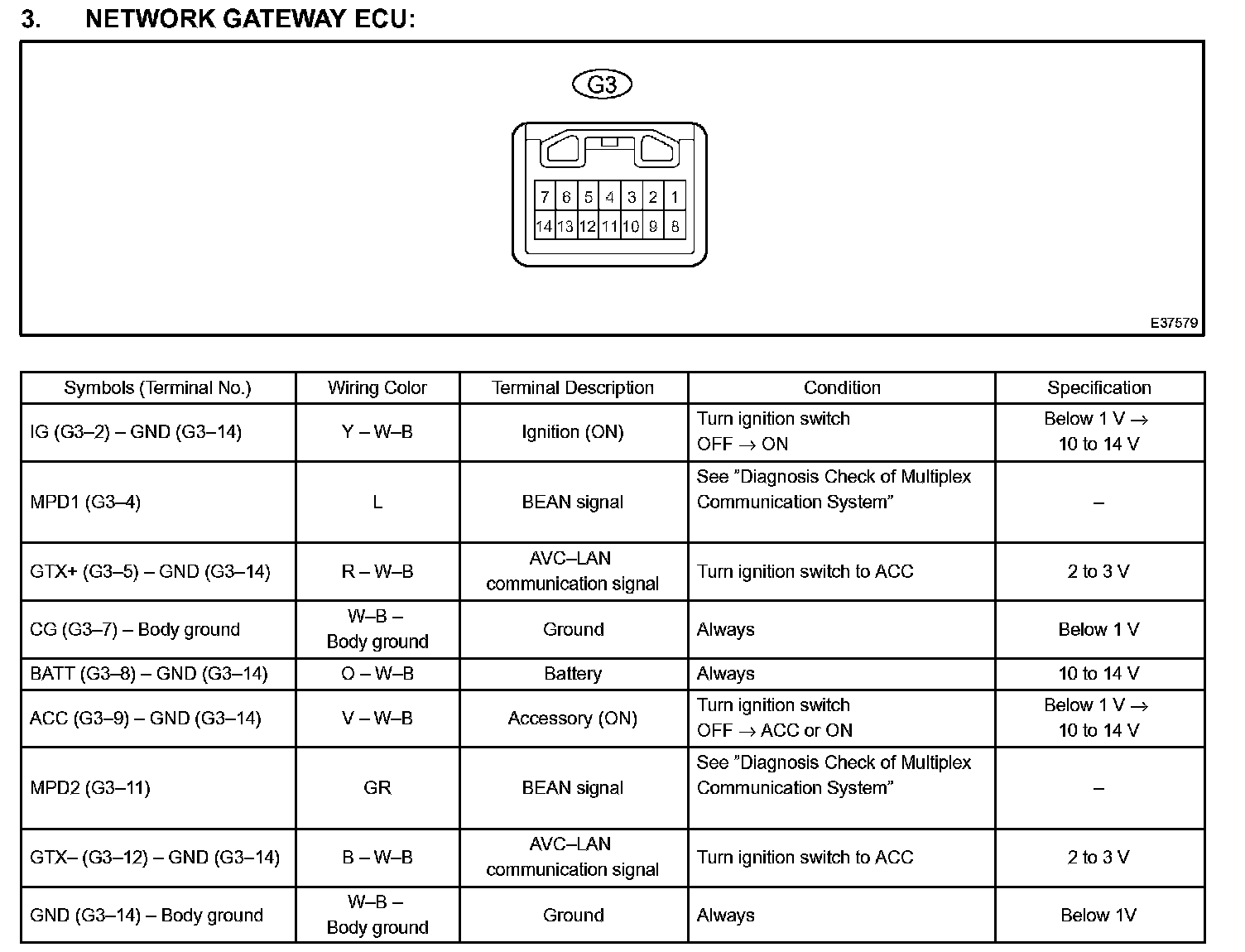

Terminals Of Control Module/Pinouts - Network Gateway ECU:
3. NETWORK GATEWAY ECU
HINT: When trouble occurs in the network gateway ECU, the following symptoms are also confirmed simultaneously.
- "Outside temperature" is not indicated on the multi-display.
- "Vehicle information" is not indicated on the multi-display.
- Unable to operate the air conditioner system.

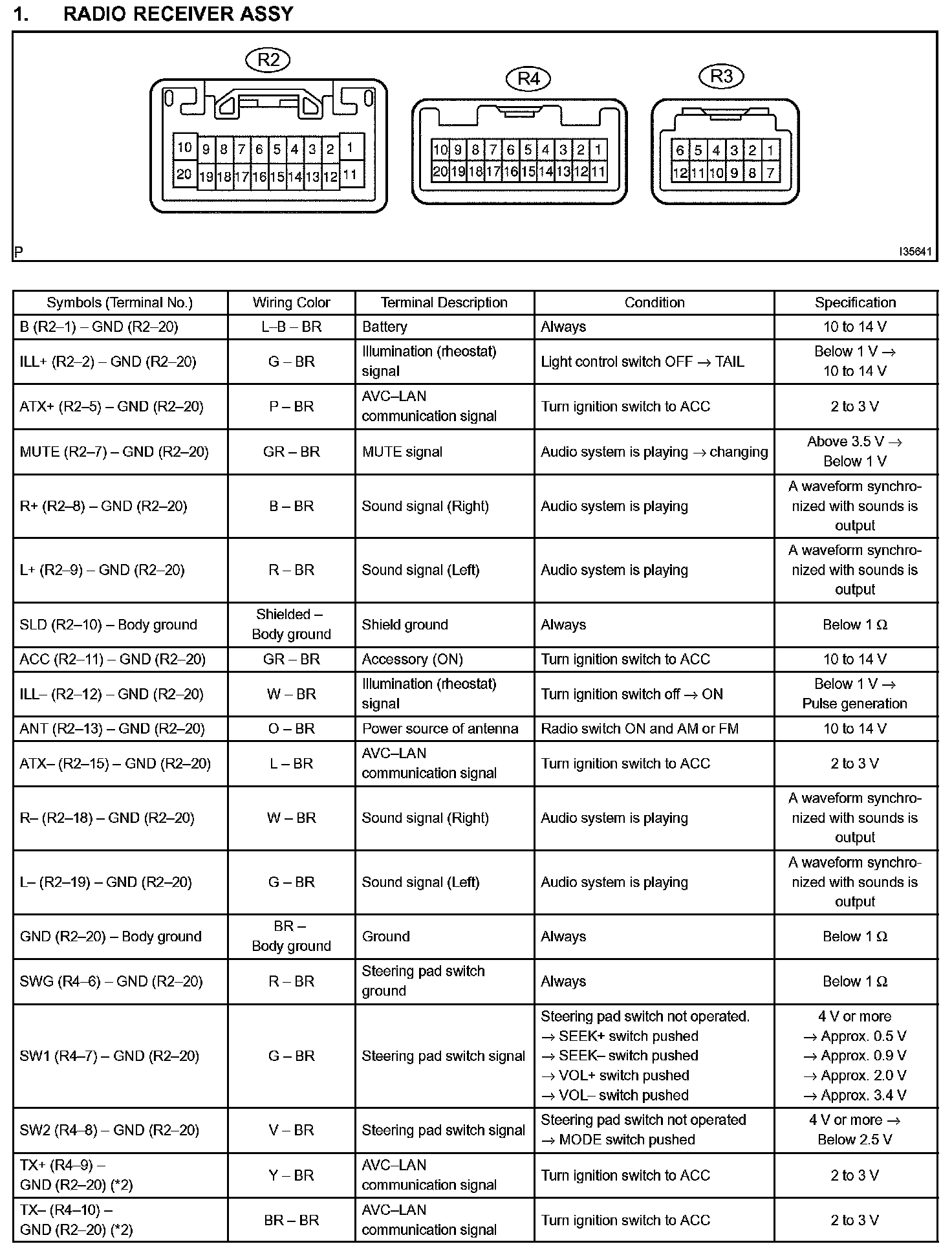

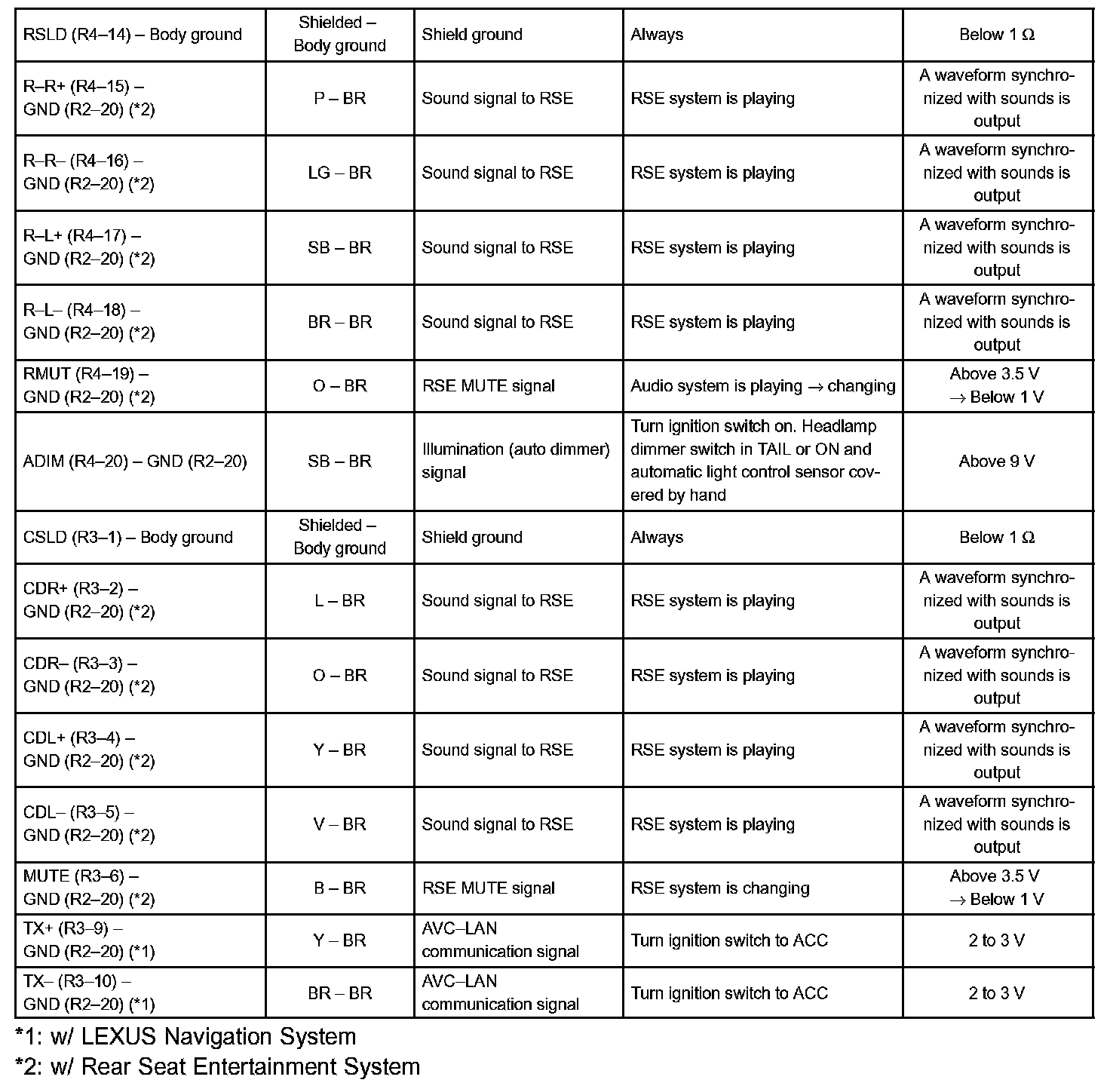

Terminals Of Control Module/Pinouts - Radio Receiver Assy Part 1:
Terminals Of Control Module/Pinouts - Radio Receiver Assy Part 2:
4. RADIO RECEIVER ASSY

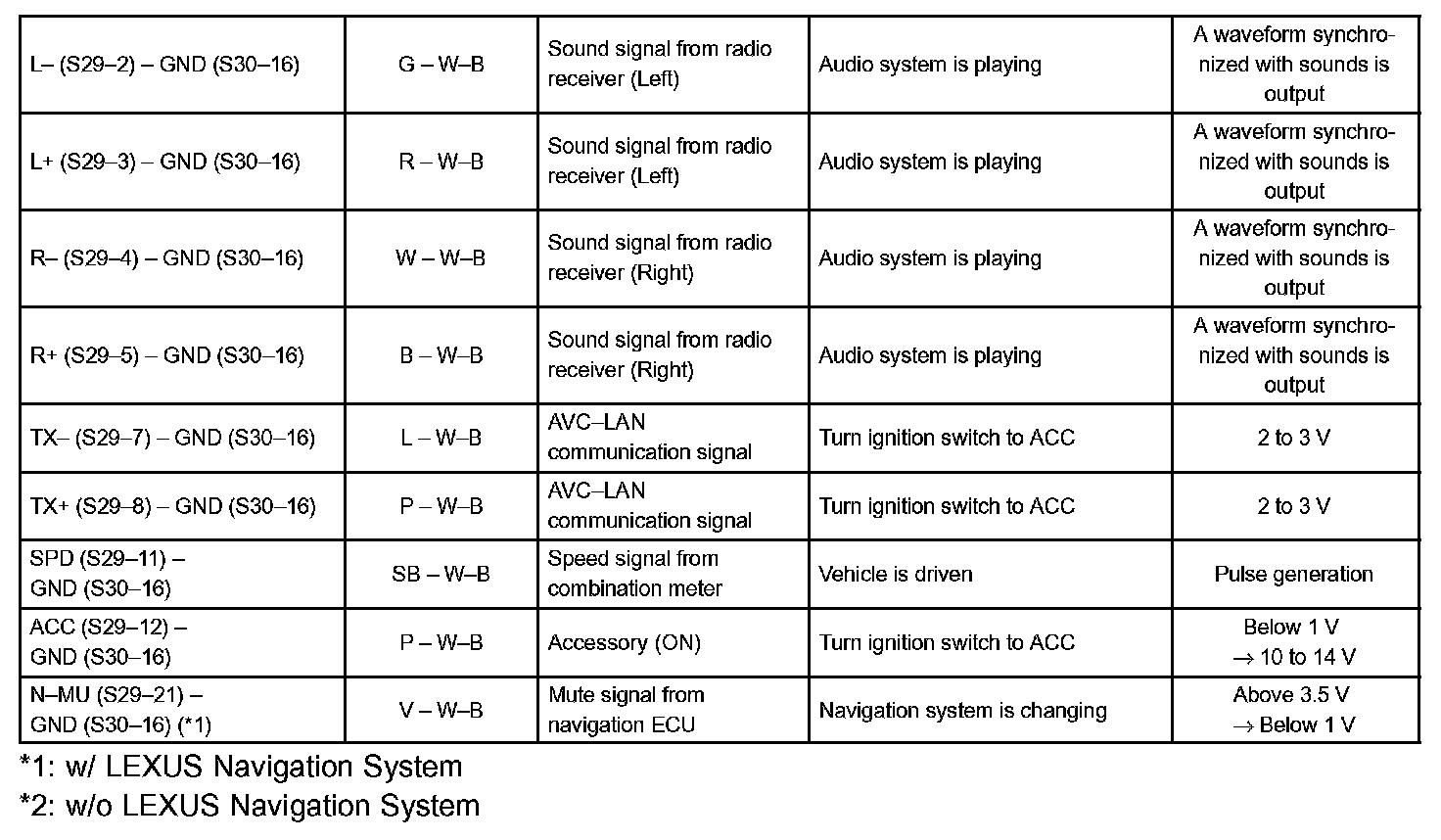

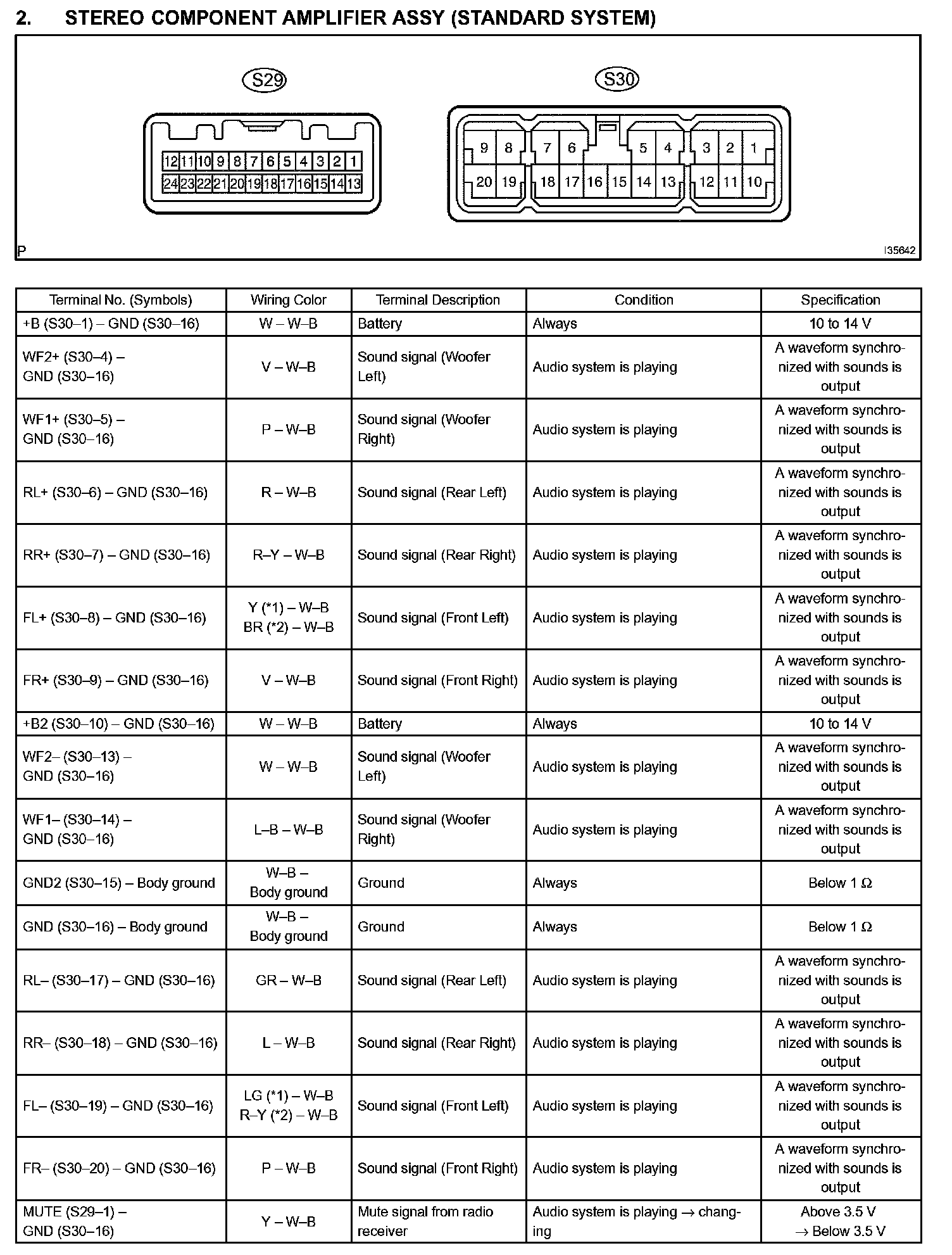

Terminals Of Control Module/Pinouts - Stereo Component Amplifier Assy (Standard System) Part 1:
Terminals Of Control Module/Pinouts - Stereo Component Amplifier Assy (Standard System) Part 2:
5. STEREO COMPONENT AMPLIFIER ASSY

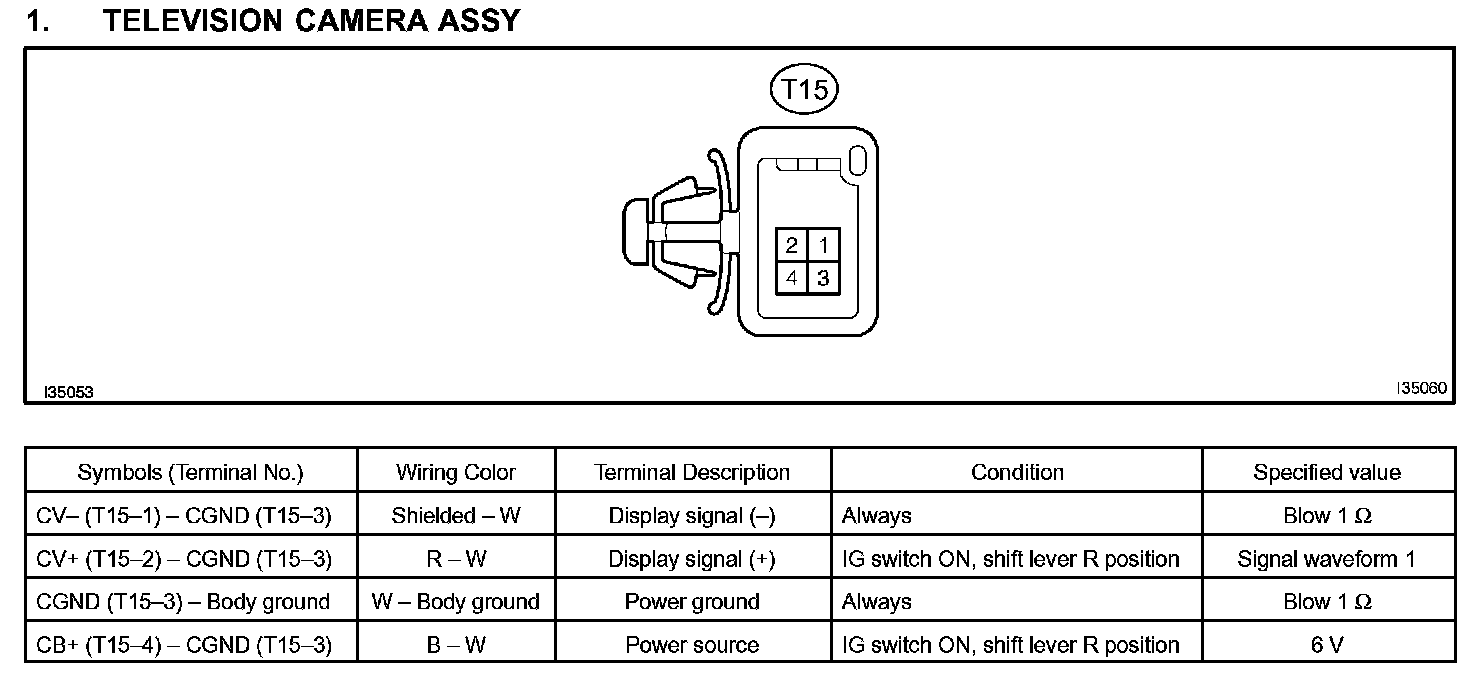

Terminals Of Control Module/Pinouts - Television Camera Assy:

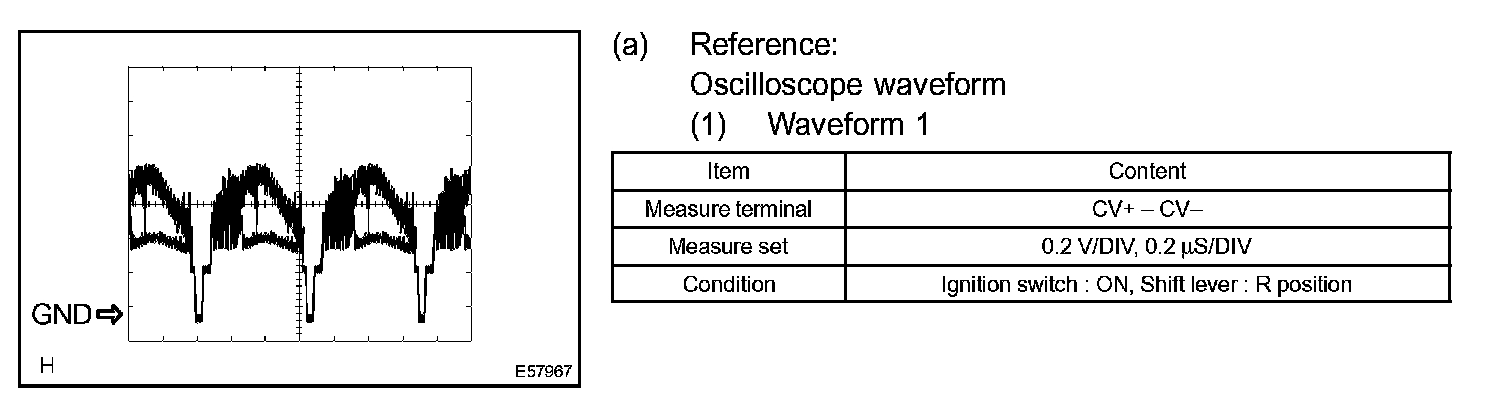

Oscilloscope Waveforms:
6. TELEVISION CAMERA ECU

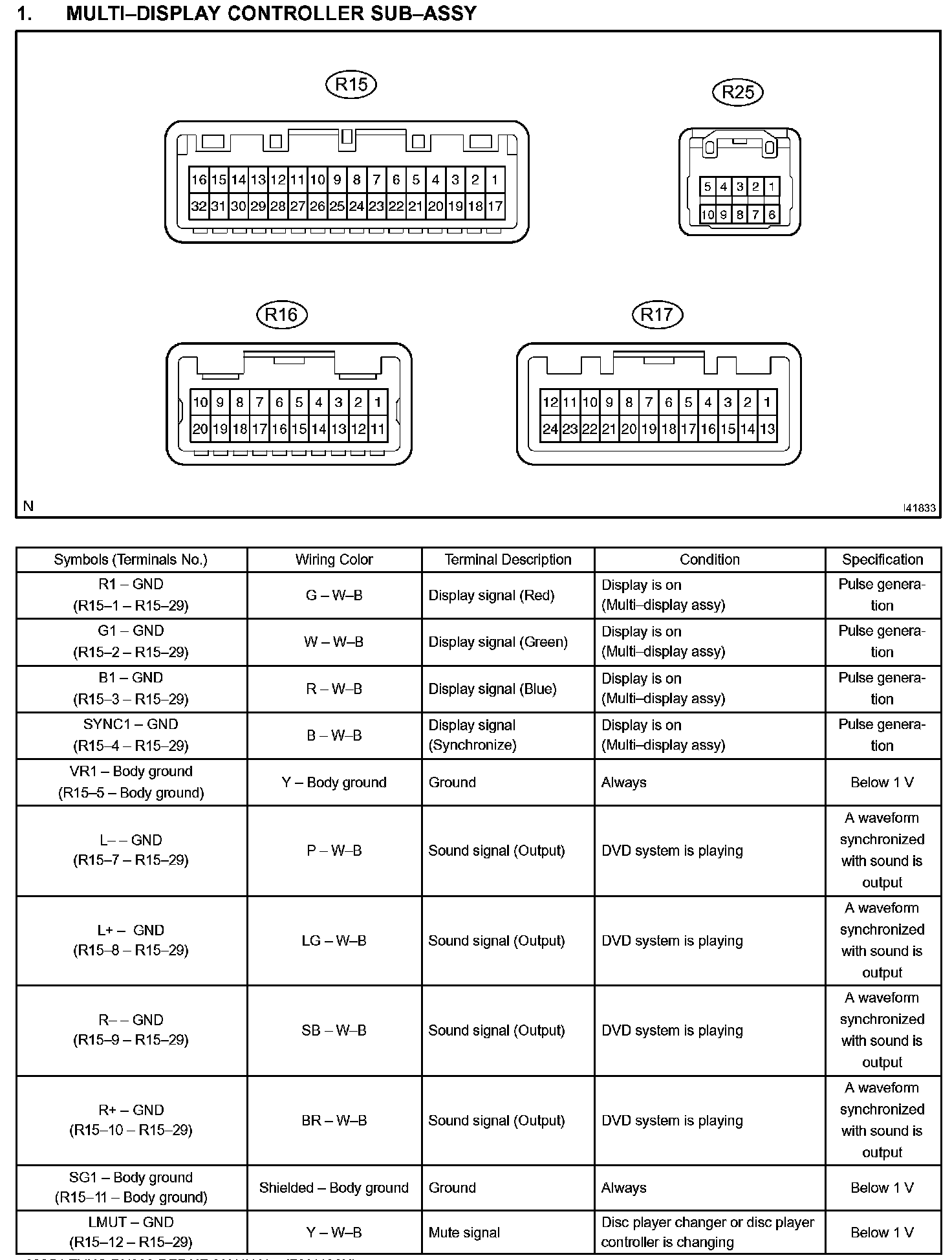

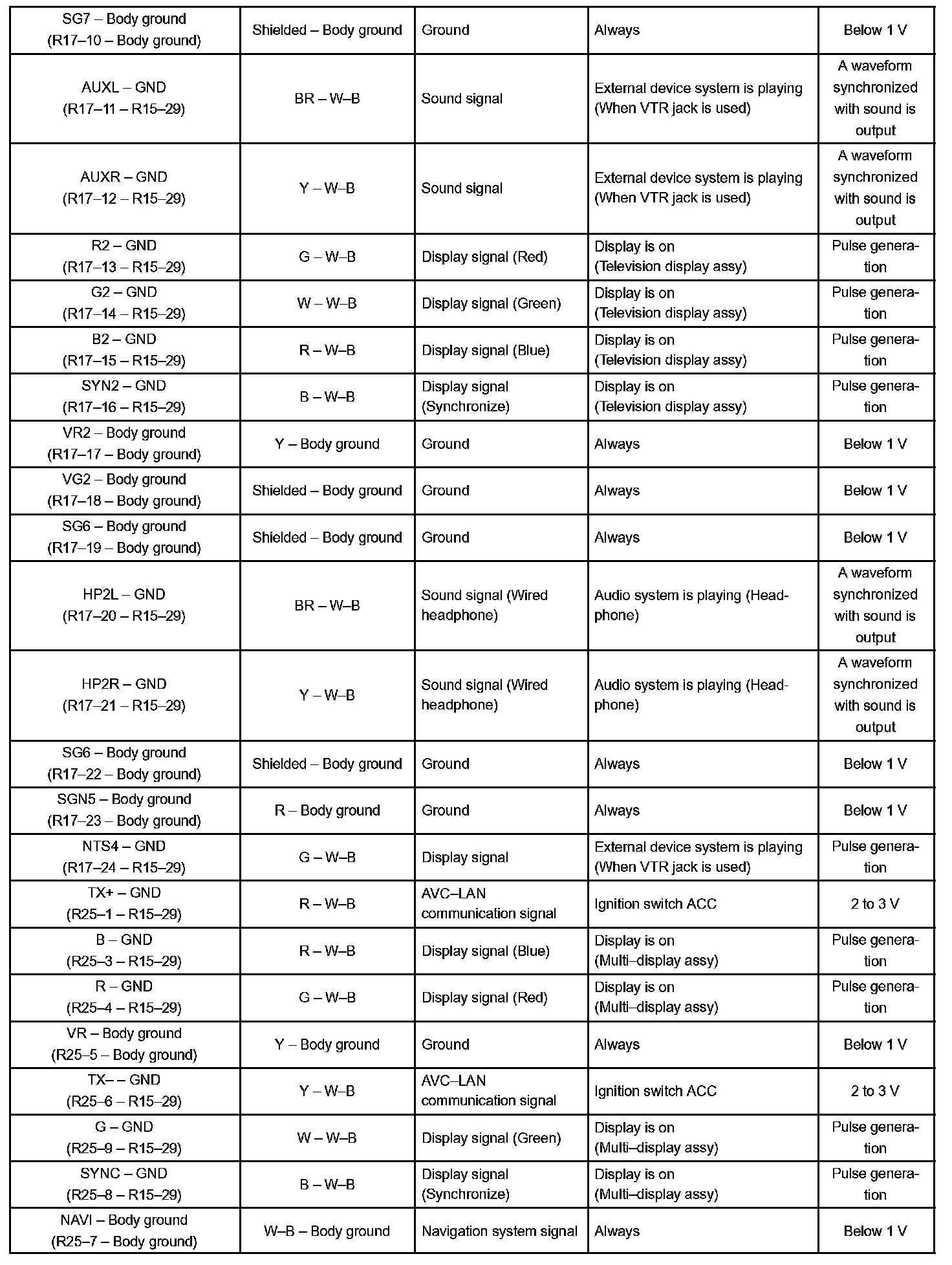

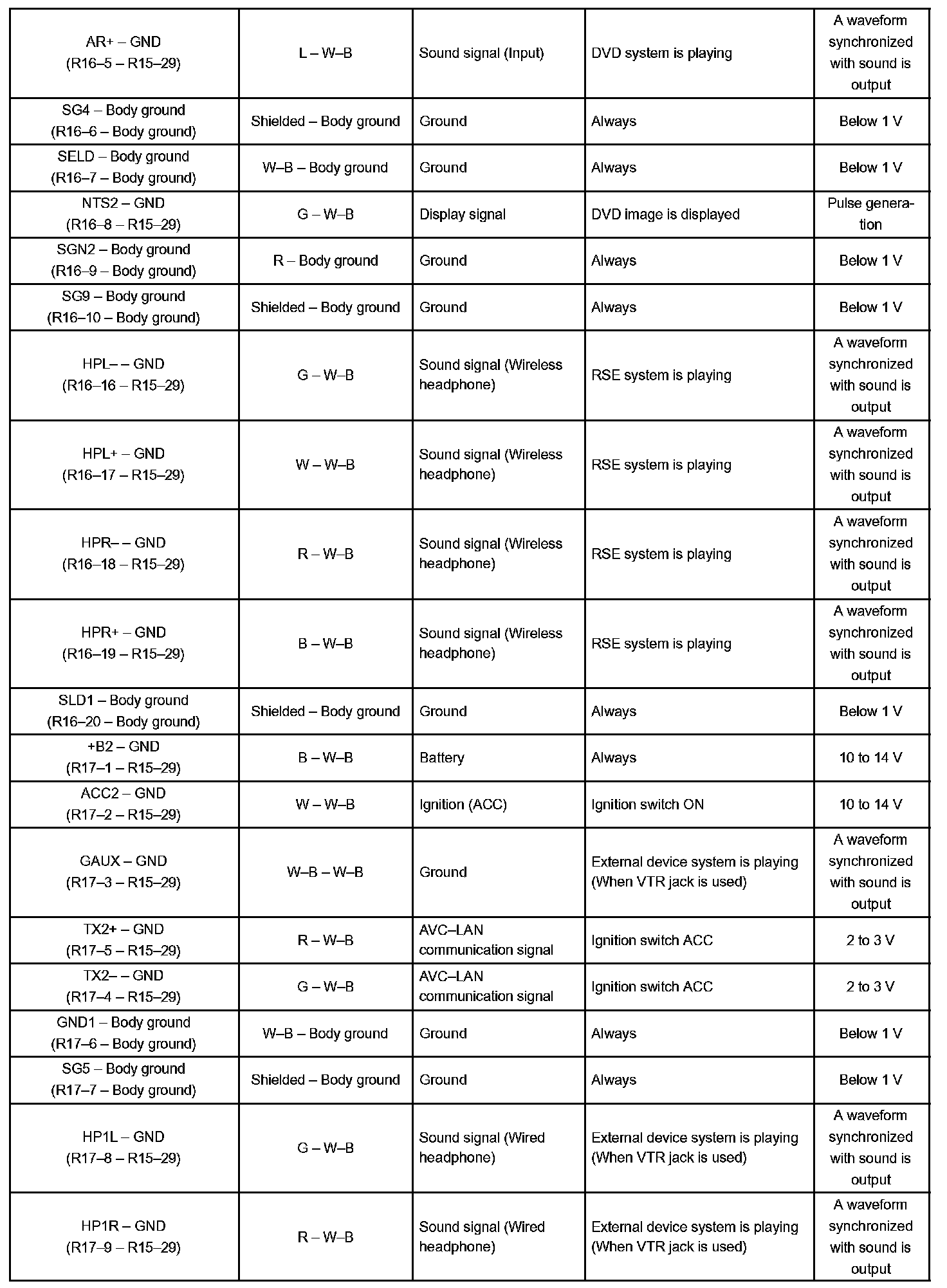

Terminals Of Control Module/Pinouts - Multi-Display Controller Sub-Assy Part 1:

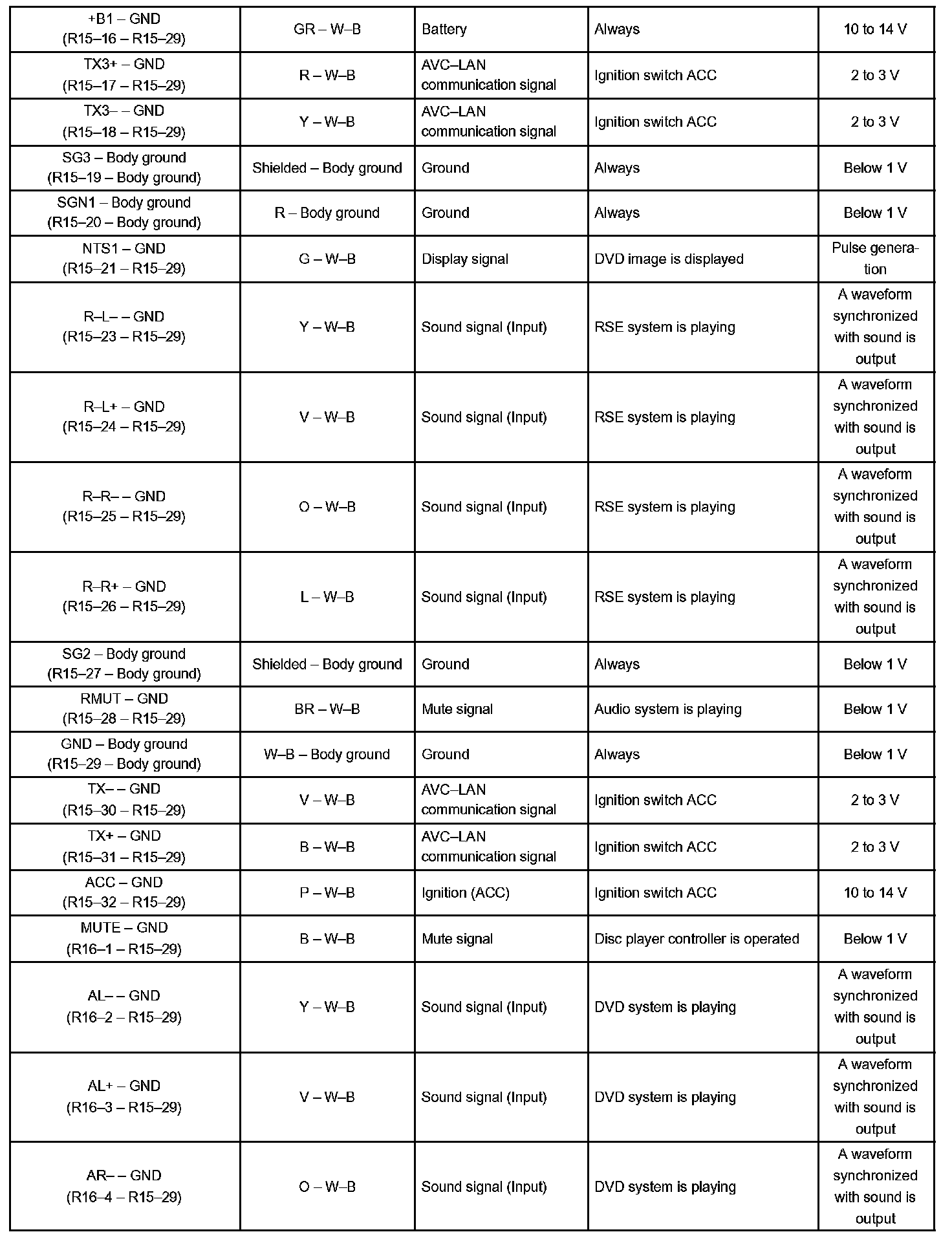

Terminals Of Control Module/Pinouts - Multi-Display Controller Sub-Assy Part 2:
Terminals Of Control Module/Pinouts - Multi-Display Controller Sub-Assy Part 3:
Terminals Of Control Module/Pinouts - Multi-Display Controller Sub-Assy Part 4:
7. MULTI-DISPLAY CONTROLLER SUB-ASSY
