Display Signal Circuit (From Multi-Display Controller Sub-Assy)
DISPLAY SIGNAL CIRCUIT (FROM MULTI-DISPLAY CONTROLLER SUB-ASSY)CIRCUIT DESCRIPTION
This is the display signal circuit from the multi-display controller sub-assy to the multi-display.

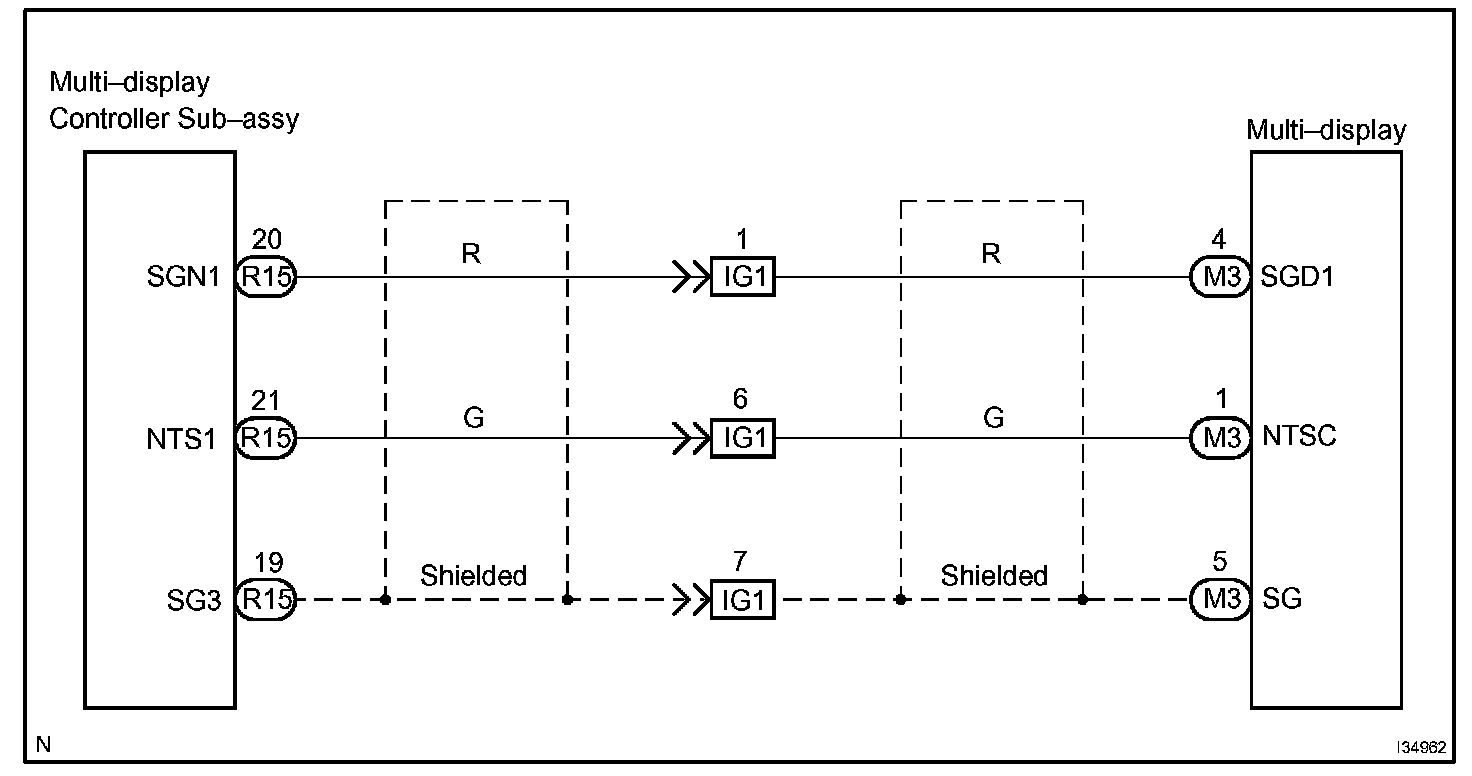

Wiring Diagram:

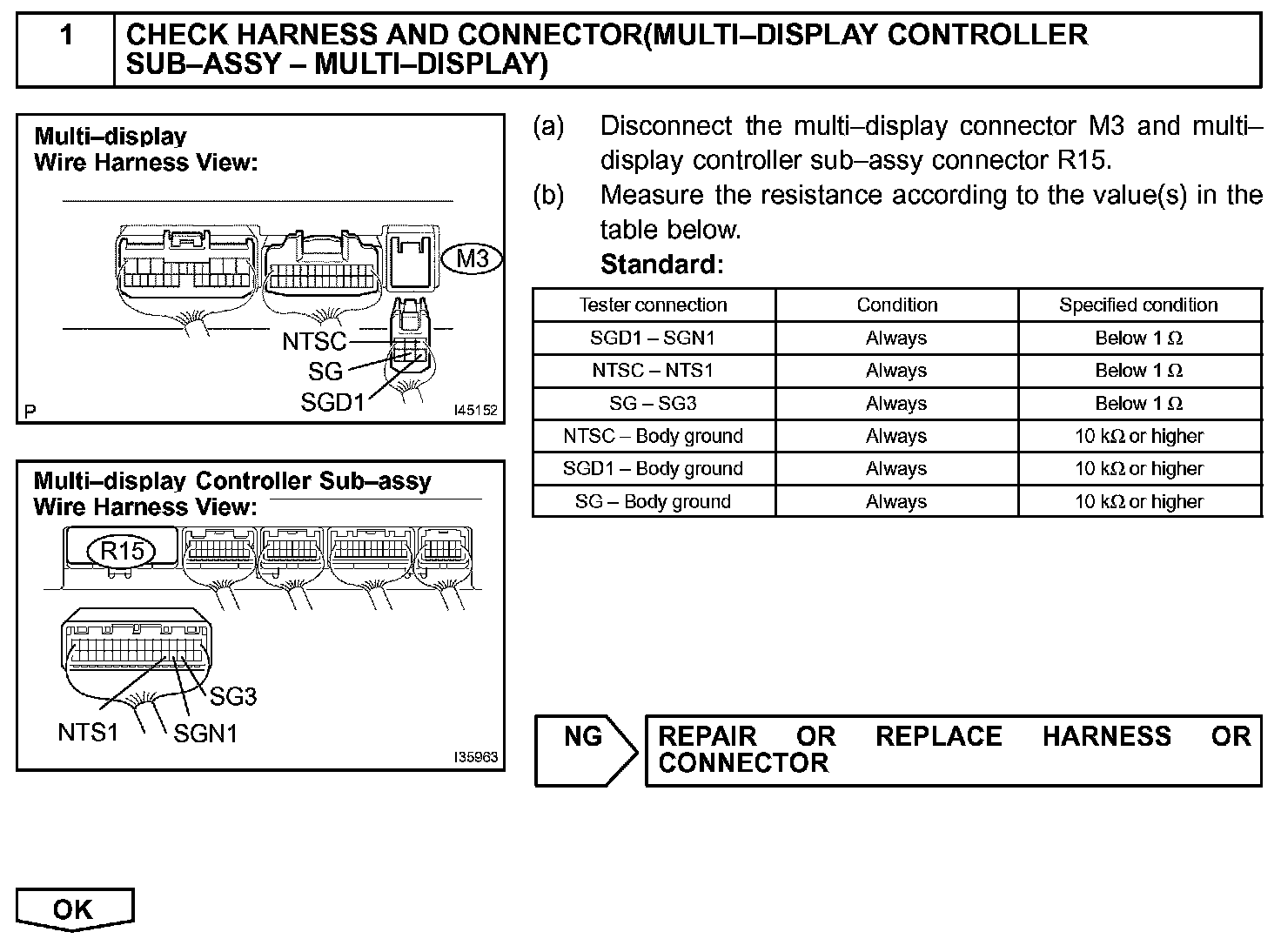

Step 1:

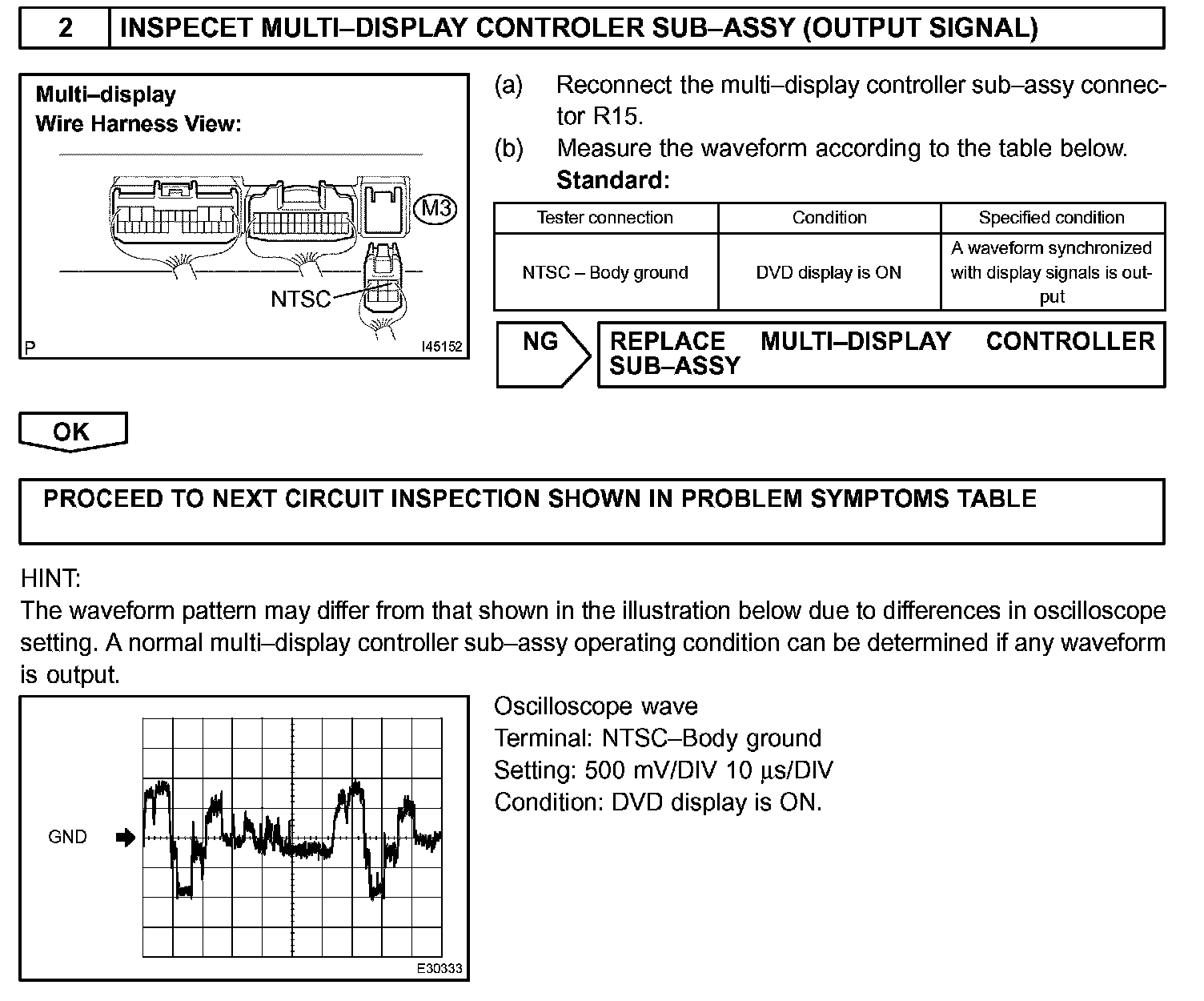

Step 2:
INSPECTION PROCEDURE
