Part 1
REPLACEMENT1. DISCHARGE FUEL SYSTEM PRESSURE
2. REMOVE FRONT WHEELS
3. REMOVE ENGINE UNDER COVER ASSEMBLY (W/ ENGINE UNDER COVER ASSEMBLY)
4. REMOVE ENGINE UNDER COVER NO.1
5. REMOVE ENGINE UNDER COVER NO.2 (W/ ENGINE UNDER COVER NO.2)
6. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH
7. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY RH
8. REMOVE FRONT FENDER APRON SEAL LH
9. REMOVE FRONT FENDER APRON SEAL RH
10. DRAIN ENGINE COOLANT
11. DRAIN ENGINE OIL
12. DRAIN AUTOMATIC TRANSAXLE FLUID
13. DRAIN TRANSFER OIL (4WD DRIVE TYPE)
14. REMOVE FR WIPER ARM RH
15. REMOVE FR WIPER ARM LH
16. REMOVE COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY
17. REMOVE WINDSHIELD WIPER LINK ASSEMBLY
18. REMOVE COWL TOP PANEL SUB-ASSEMBLY OUTER
19. REMOVE V-BANK COVER SUB-ASSEMBLY
20. REMOVE BATTERY
21. REMOVE AIR CLEANER CAP SUB-ASSEMBLY
22. REMOVE AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY
23. REMOVE AIR CLEANER INLET NO.2
24. REMOVE AIR CLEANER CASE
25. REMOVE AIR CLEANER BRACKET
26. REMOVE AIR CLEANER INLET NO.1
27. REMOVE V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY) BELT NO.1
28. REMOVE GENERATOR ASSEMBLY
29. REMOVE ENGINE MOVING CONTROL ROD
30. REMOVE ENGINE MOUNTING STAY NO.2 RH
31. REMOVE GENERATOR BRACKET NO.2
32. REMOVE GENERATOR BELT ADJUSTING BAR
33. SEPARATE COMPRESSOR AND MAGNETIC CLUTCH
34. SEPARATE TRANSMISSION CONTROL CABLE ASSEMBLY
35. DISCONNECT UNION TO CHECK VALVE HOSE

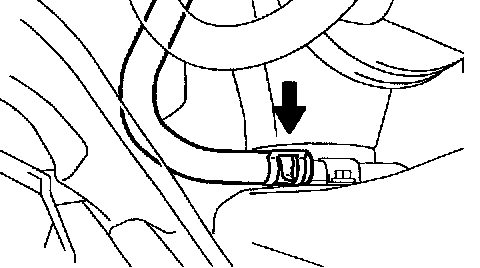

36. DISCONNECT FUEL VAPOR FEED HOSE
37. DISCONNECT FUEL PIPE SUB-ASSEMBLY NO.1
38. DISCONNECT HEATER INLET WATER HOSE
39. DISCONNECT HEATER OUTLET WATER HOSE
40. DISCONNECT RADIATOR HOSE INLET
41. DISCONNECT RADIATOR HOSE OUTLET
42. DISCONNECT OIL COOLER INLET TUBE NO.1
43. DISCONNECT OIL COOLER OUTLET TUBE NO.1

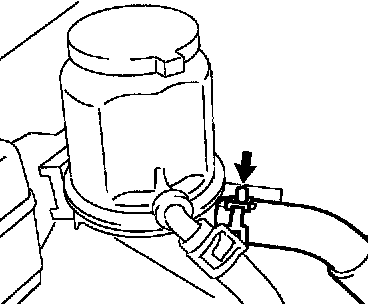

44. DISCONNECT OIL RESERVOIR TO PUMP HOSE NO.1
45. DISCONNECT STEERING GEAR OUTLET RETURN TUBE
46. REMOVE GLOVE COMPARTMENT DOOR ASSEMBLY
47. SEPARATE ENGINE WIRE
a. Disconnect the engine wire harness from the ECM and the junction block.

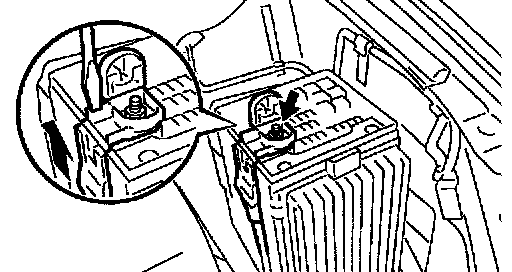

b. Disconnect the engine wire harness from the engine room junction block.
1. Remove the nut and separate the wire harness.
2. Using a screwdriver, release the engine room junction block. Separate the engine wire by pulling it upward.
c. Remove the 2 nuts and pull out the engine wire harness.
d. Remove the body ground
48. REMOVE PROPELLER SHAFT (4WD DRIVE TYPE)
SST 09325-20010
49. REMOVE EXHAUST PIPE SUB-ASSEMBLY FRONT NO.3
50. REMOVE EXHAUST PIPE ASSEMBLY FRONT
