Headlamp Dimmer Switch: Service and Repair
HEADLAMP DIMMER SWITCH ASSEMBLYREPLACEMENT
1. PRECAUTION
2. SEPARATE BATTERY NEGATIVE TERMINAL
3. PLACE FRONT WHEELS FACING STRAIGHT AHEAD
4. REMOVE STEERING WHEEL COVER LOWER NO.2
5. REMOVE STEERING WHEEL COVER LOWER NO.3
6. REMOVE HORN BUTTON ASSEMBLY
7. REMOVE STEERING WHEEL ASSEMBLY
SST 09950-50013 (09951-05010, 09952-05010, 09953-05020, 09954-05021)
8. REMOVE FRONT DOOR SCUFF PLATE LH
9. REMOVE INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LOWER
10. REMOVE INSTRUMENT PANEL AIR BAG ASSEMBLY LOWER NO.1
11. REMOVE STEERING COLUMN COVER
12. REMOVE SPIRAL CABLE SUB-ASSEMBLY
13. REMOVE HEADLAMP DIMMER SWITCH ASSEMBLY
a. Disconnect the connector.

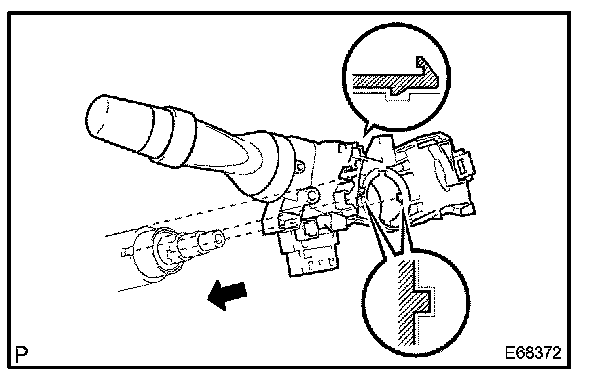

b. Remove the headlamp dimmer switch assembly as shown in the illustration.

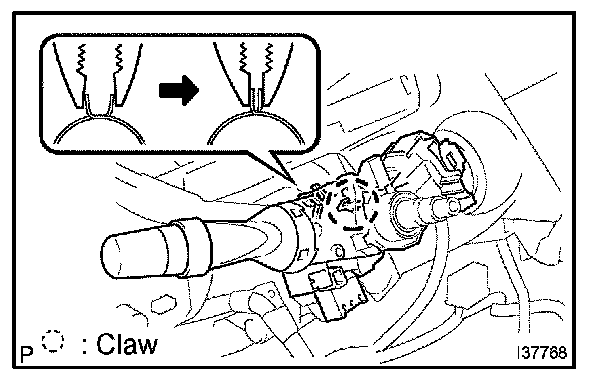

c. Release the claw and the headlamp dimmer switch assembly.
14. INSTALL HEADLAMP DIMMER SWITCH ASSEMBLY

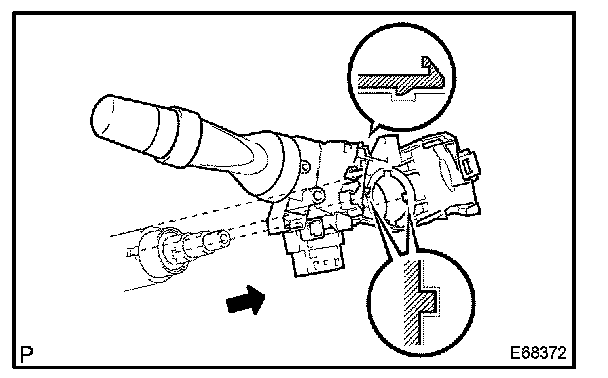

a. Install the headlamp dimmer switch assembly as shown in the illustration.
b. Install the headlamp dimmer switch assembly with the clamp.
c. Connect the connector.
15. INSTALL SPIRAL CABLE SUB-ASSEMBLY
16. INSTALL STEERING COLUMN COVER
17. CENTER SPIRAL CABLE
18. INSTALL STEERING WHEEL ASSEMBLY
19. INSPECT STEERING WHEEL CENTER POINT
20. INSPECT HORN BUTTON ASSEMBLY
21. INSTALL HORN BUTTON ASSEMBLY
22. INSPECT SRS WARNING LIGHT
