Fuse: Locations




Fuse Box Location

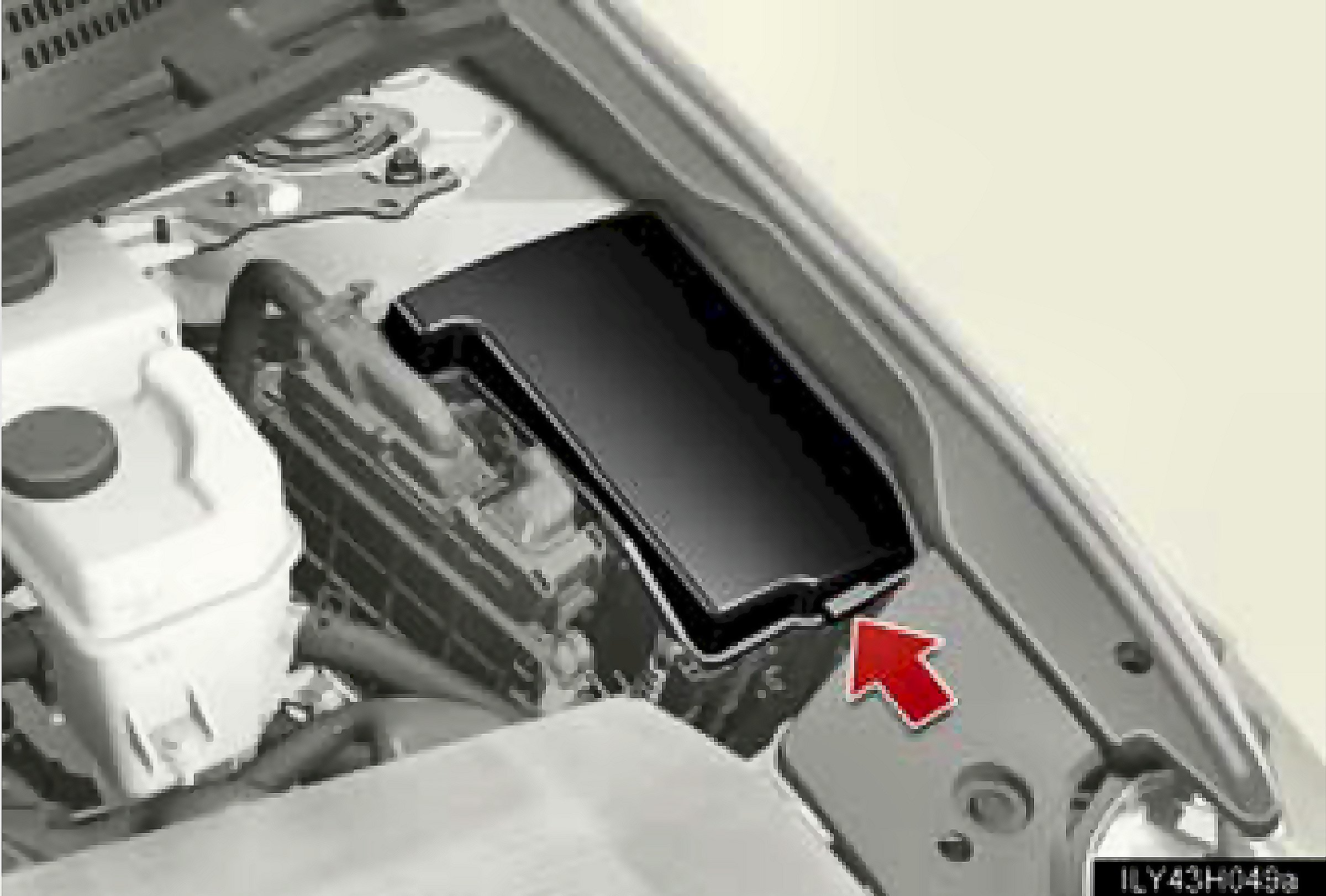

Engine Compartment:

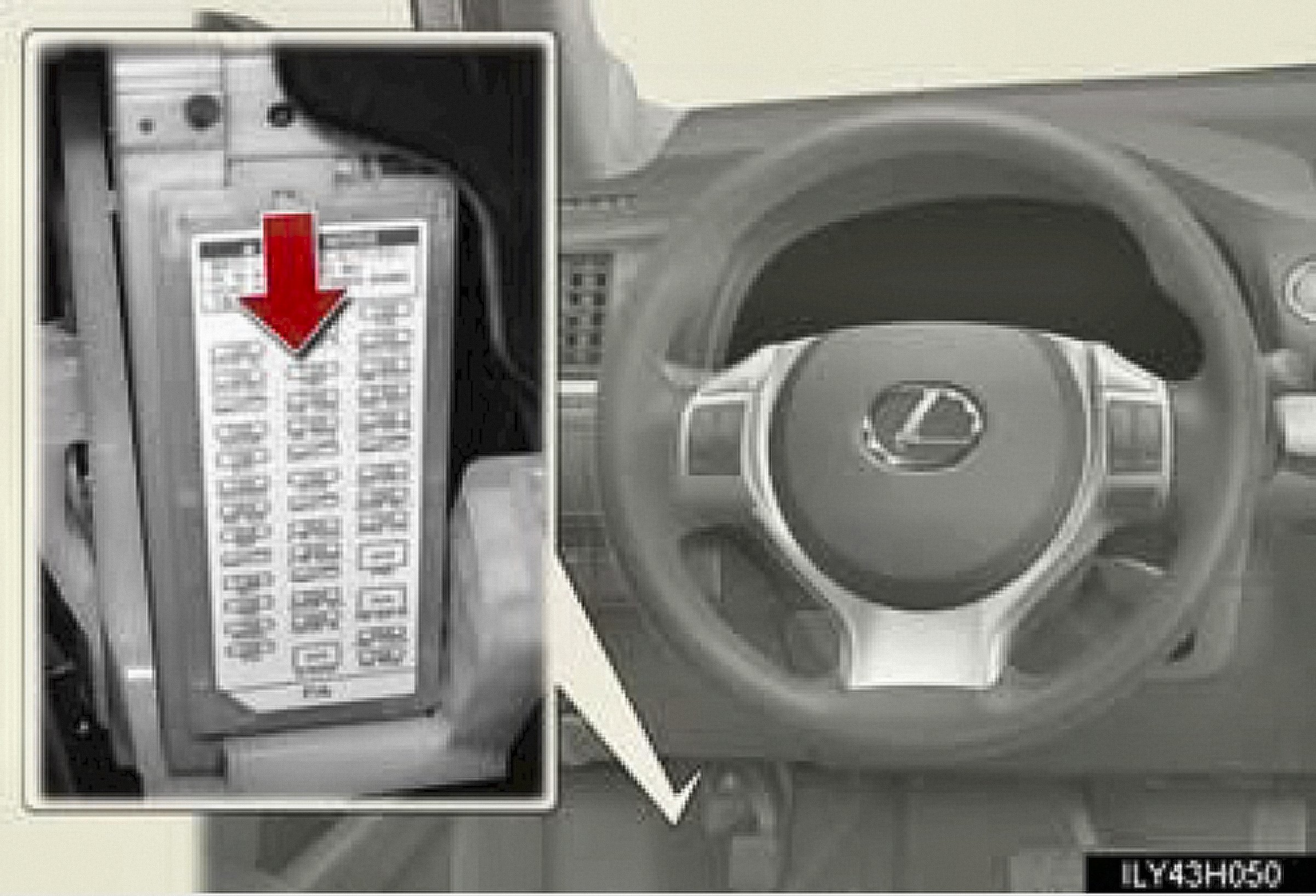

Left Side Instrument Panel:





Fuse layout and amperage ratings

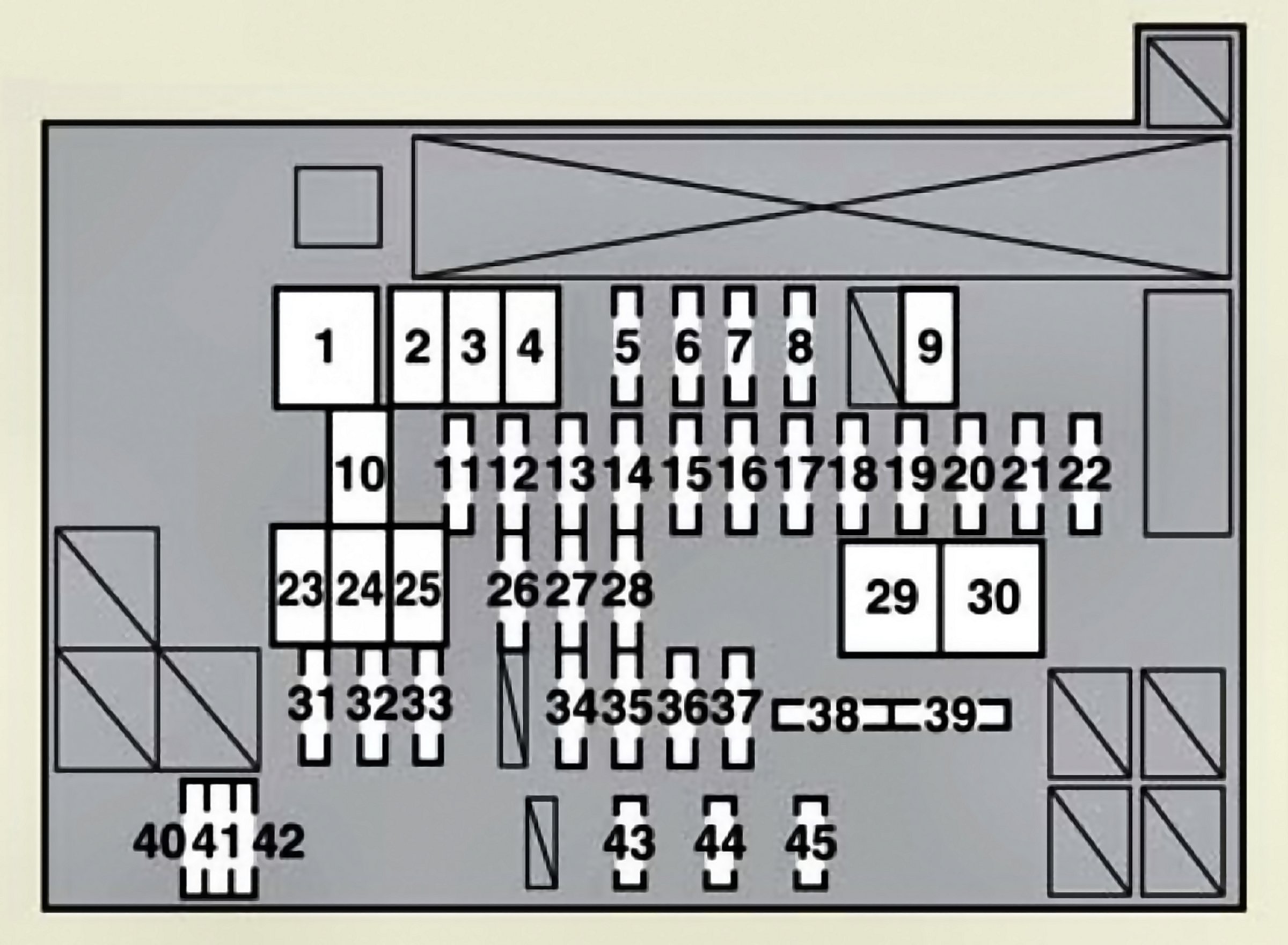

Engine Compartment:

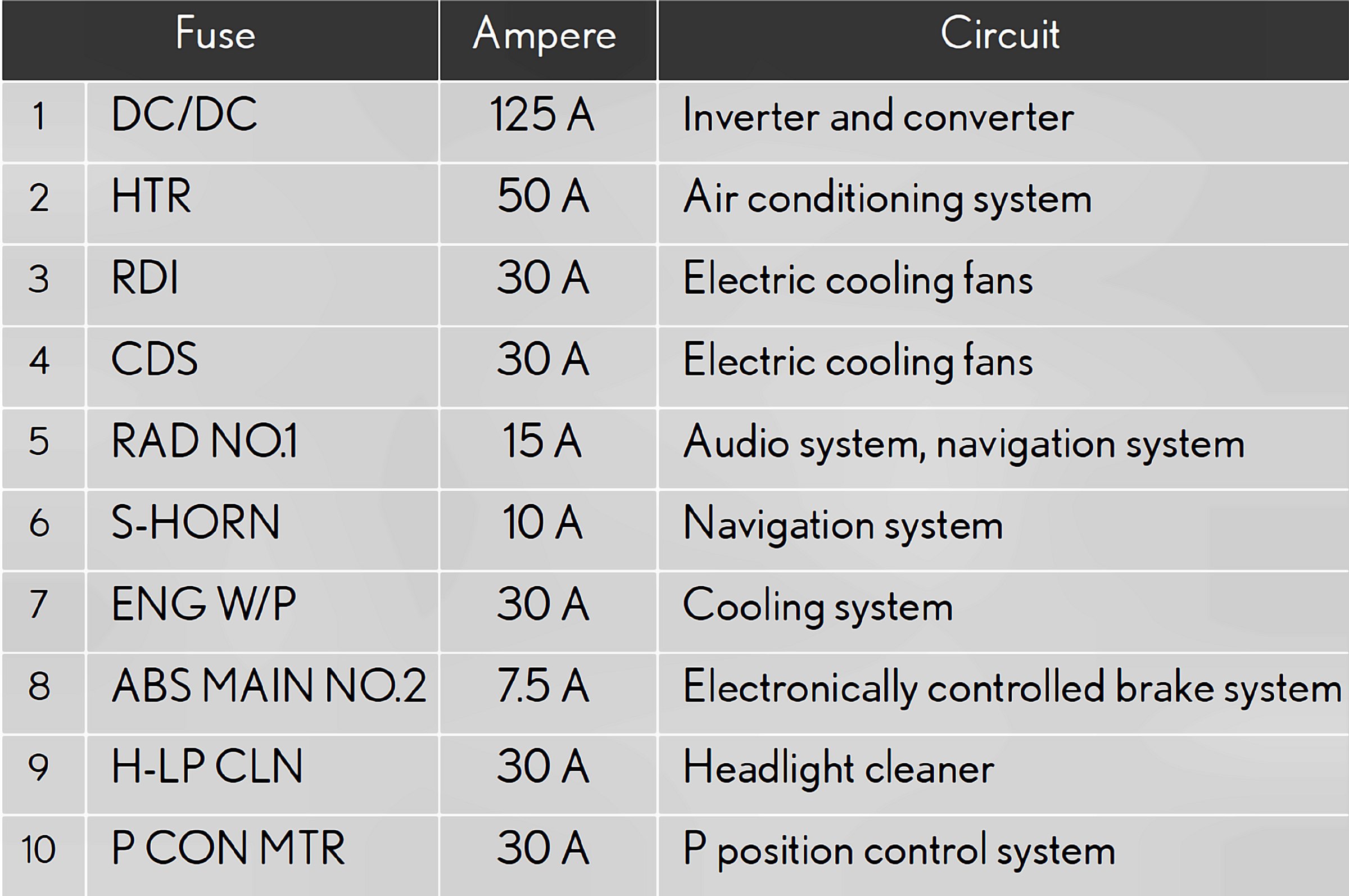

Fuses 1-10:

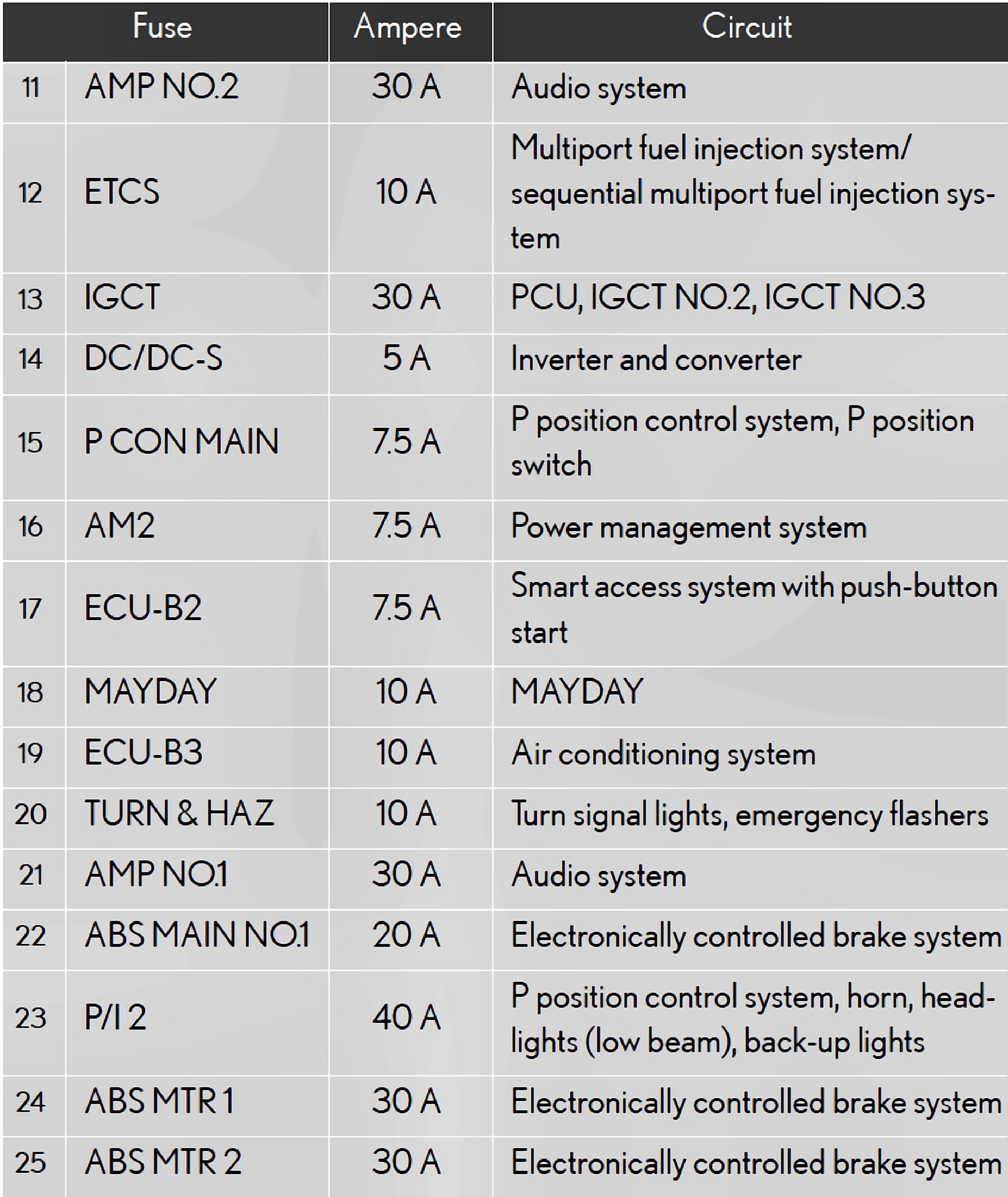

Fuses 11-25:

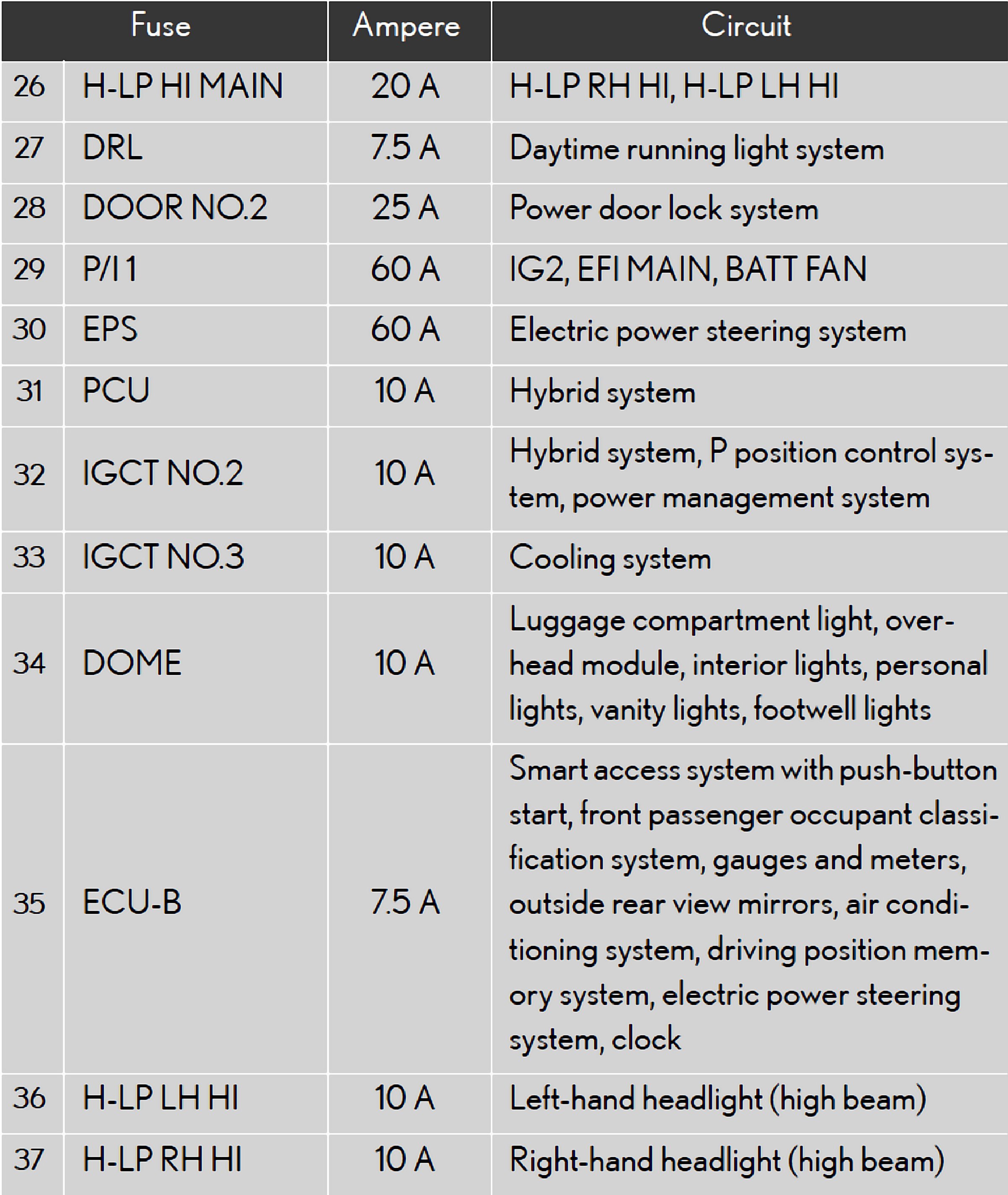

Fuses 26-37:

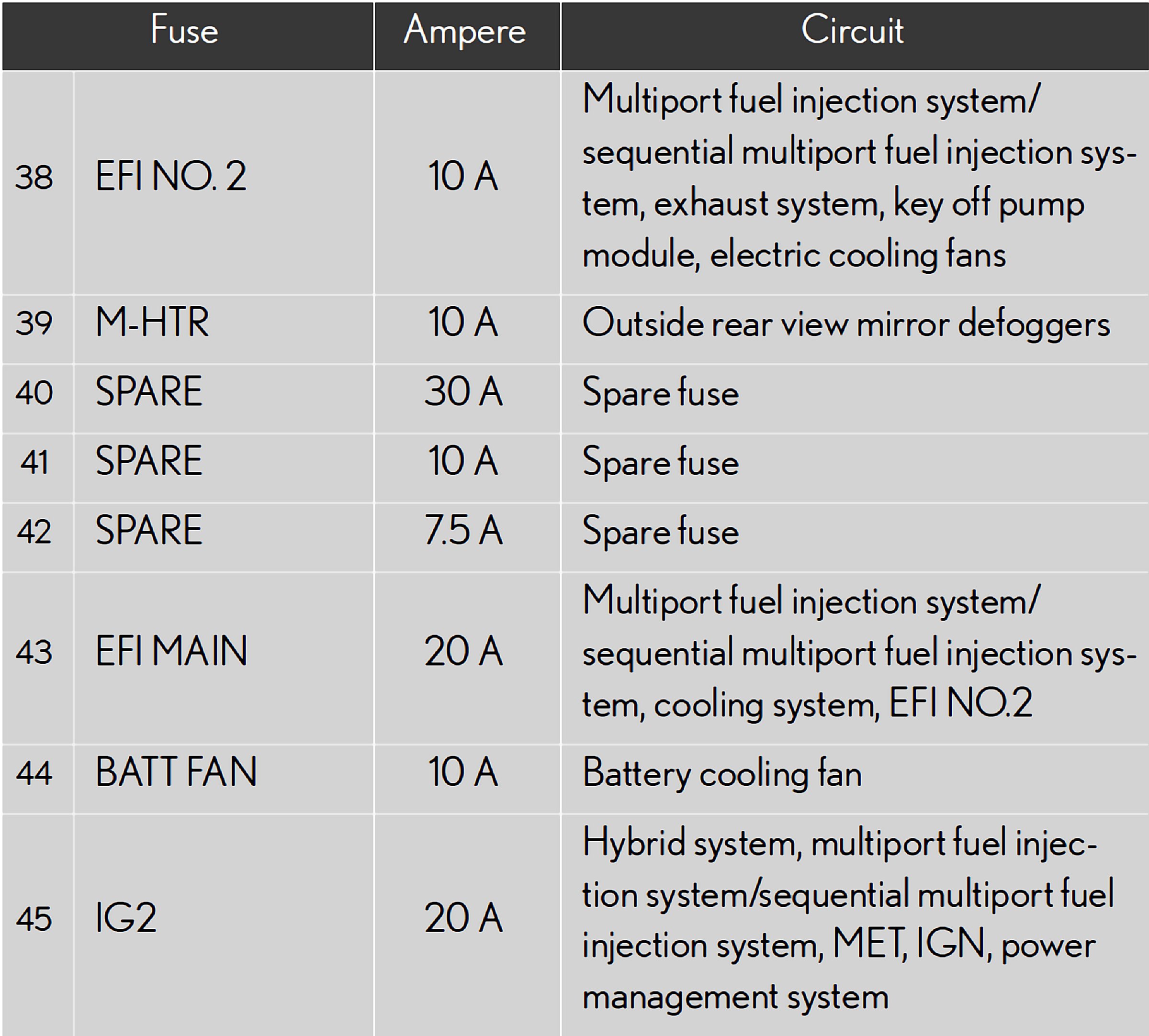

Fuses 38-45:

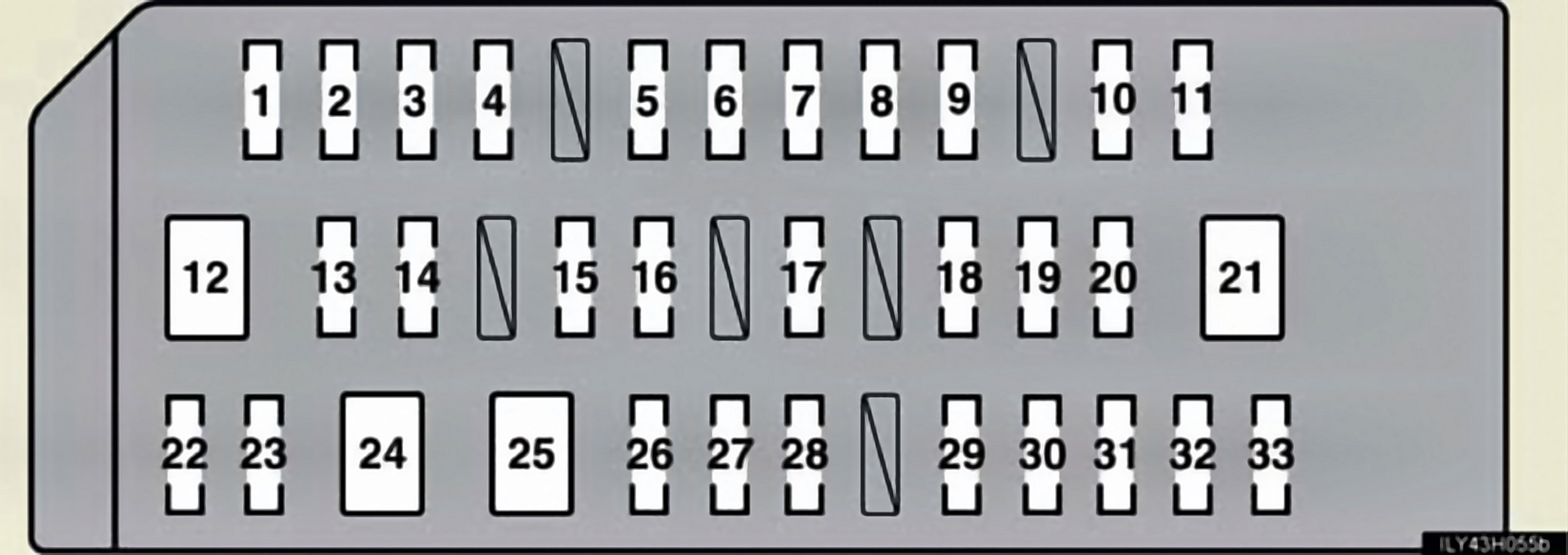

Left Side Instrument Panel:

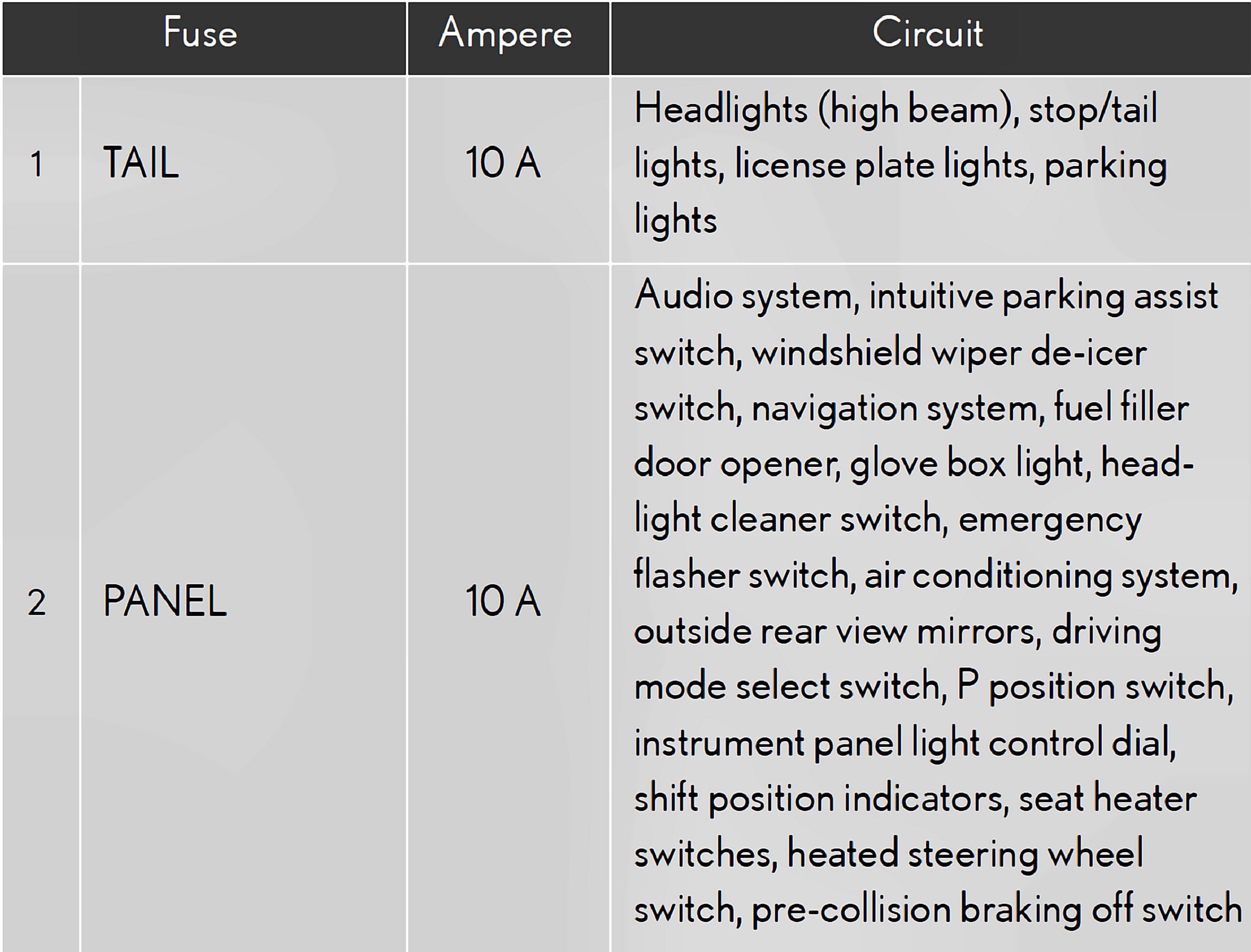

Fuses 1-2:

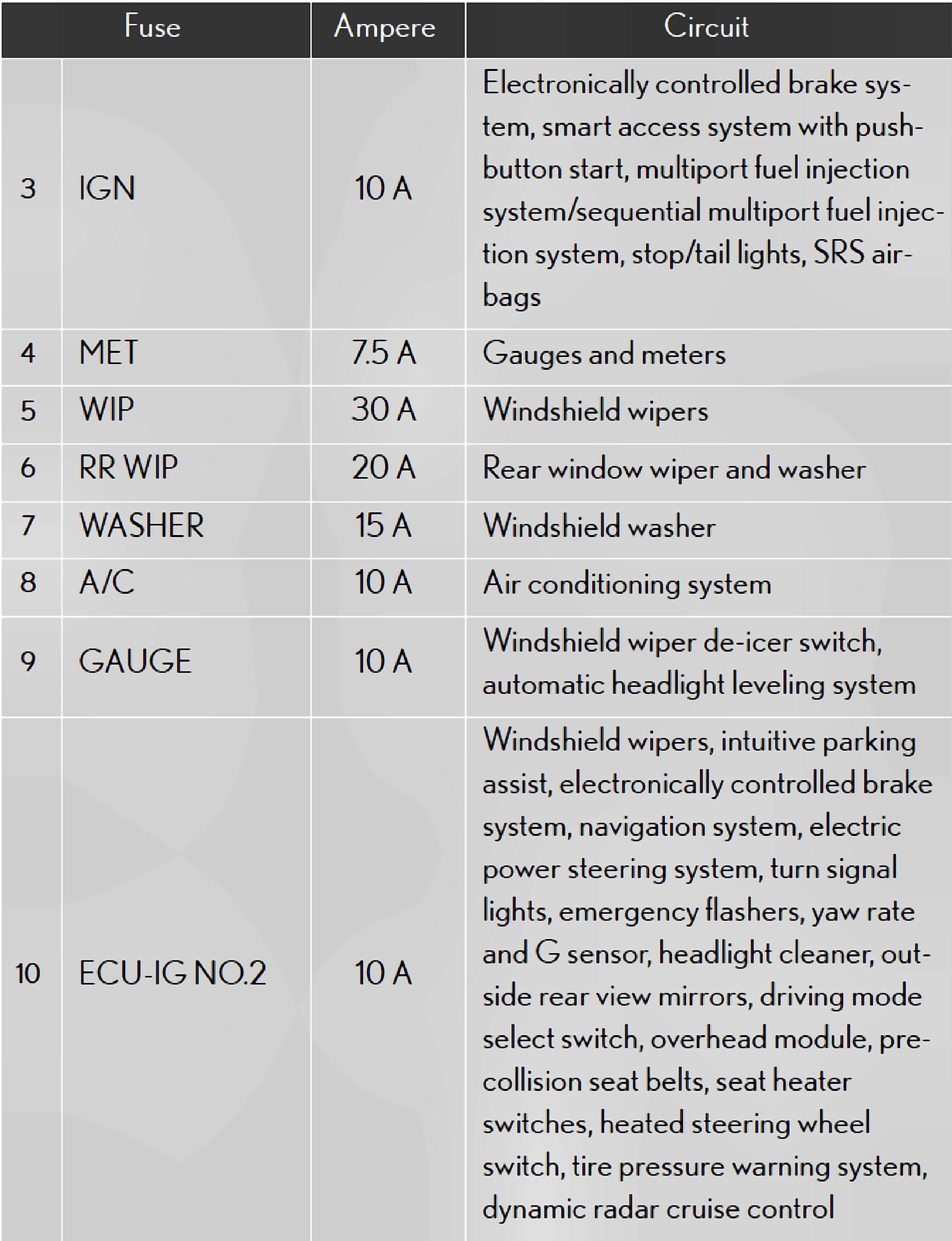

Fuses 3-10:

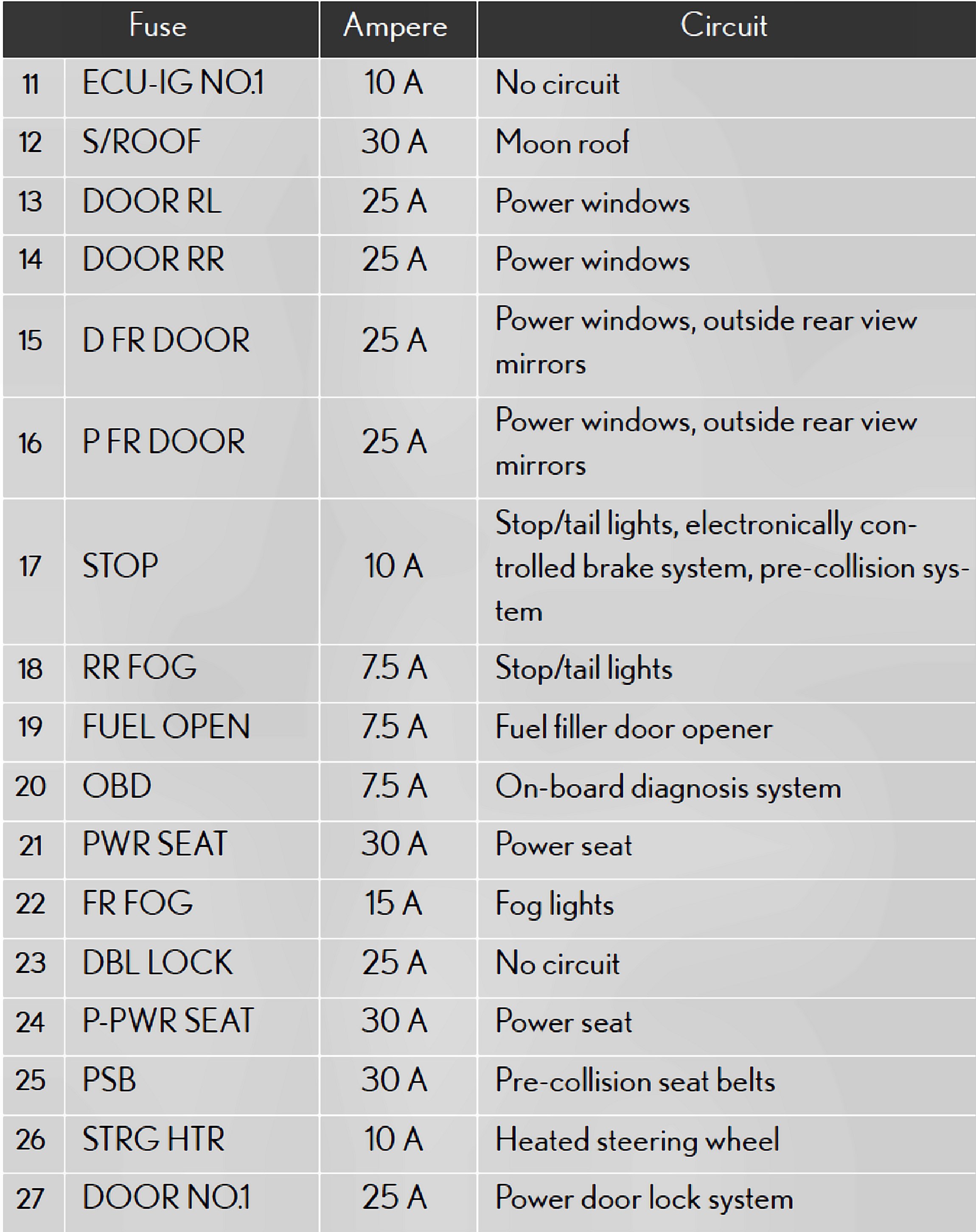

Fuses 11-27:

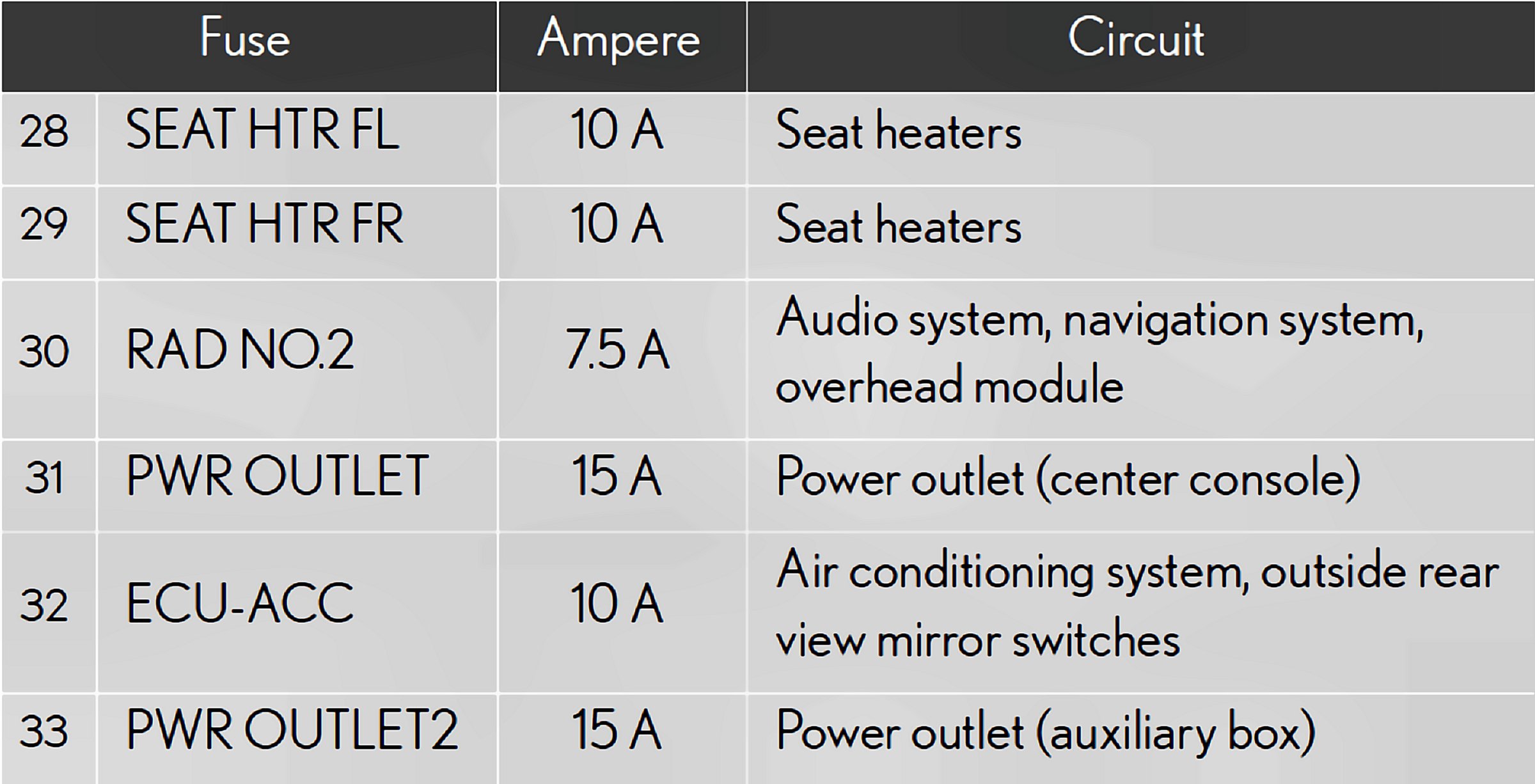

Fuses 28-33:
