GPS ANTENNA FEEDER INSPECTION


id092000802100

1.  Disconnect the negative battery cable. (See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION.)

2.  Remove the following parts:

(1)  Upper column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
(2)  Meter hood (See METER HOOD REMOVAL/INSTALLATION.)
(3)  Instrument cluster (with active driving display) (See INSTRUMENT CLUSTER REMOVAL/INSTALLATION.)
(4)  GPS antenna (See GLOBAL POSITIONING SYSTEM (GPS) ANTENNA REMOVAL/INSTALLATION.)
(5)  Audio panel No.2 (See AUDIO PANEL No.2 REMOVAL/INSTALLATION.)
(6)  Audio panel No.1 (See AUDIO PANEL No.1 REMOVAL/INSTALLATION.)
(7)  Center display (See CENTER DISPLAY REMOVAL/INSTALLATION.)
(8)  GPS antenna feeder (See GPS ANTENNA FEEDER REMOVAL/INSTALLATION.)

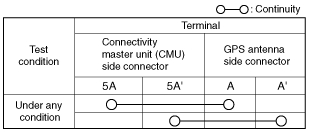

3.  Verify that the continuity is as indicated in the table.

am2zzw00011638
am2zzw00011639

•  If not as indicated in the table, replace GPS antenna feeder. (See GPS ANTENNA FEEDER REMOVAL/INSTALLATION.)
