FUEL SYSTEM LOCATION INDEX [SKYACTIV-G (WITHOUT CYLINDER DEACTIVATION (E))]


id0114u1800100

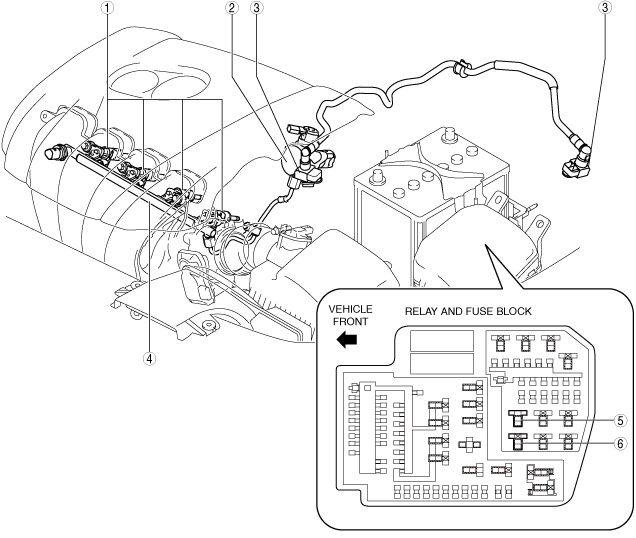

Engine Compartment Side

am3zzw00034269

1
Fuel injector
2
High pressure fuel pump
3
Quick release connector
4
Fuel distributor
5
Sub relay
6
Fuel pump relay


Fuel Tank Side

Except Chinese specs.

am3zzw00032344

1
Fuel tank
2
Fuel-filler pipe
3
Quick release connector
4
Non-return valve
5
Fuel pump control module
6
Fuel filter (high-pressure)
7
Fuel pump unit

Chinese specs.

am3zzw00034726

1
Fuel tank
2
Quick release connector
3
Fuel-filler pipe
4
Non-return valve
5
Fuel pump control module
6
Fuel filter (high-pressure)
7
Fuel pump unit
