Cylinder Block

[ENGINE MECHANICAL]

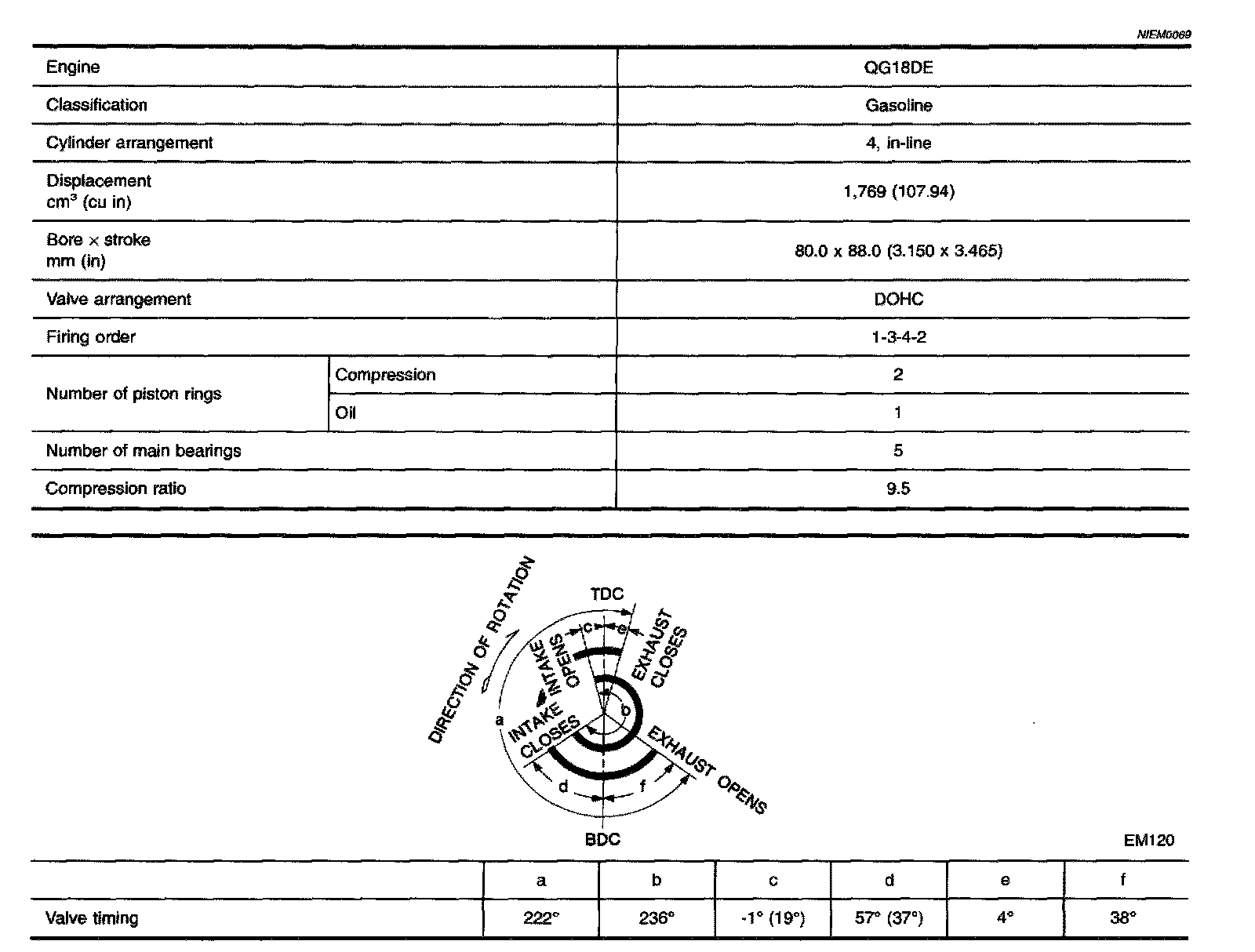

GENERAL SPECIFICATIONS

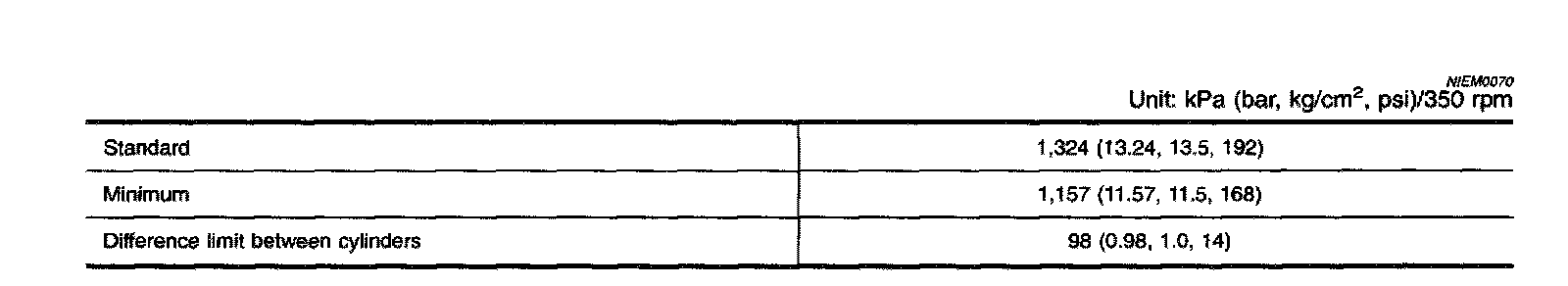

COMPRESSION PRESSURE

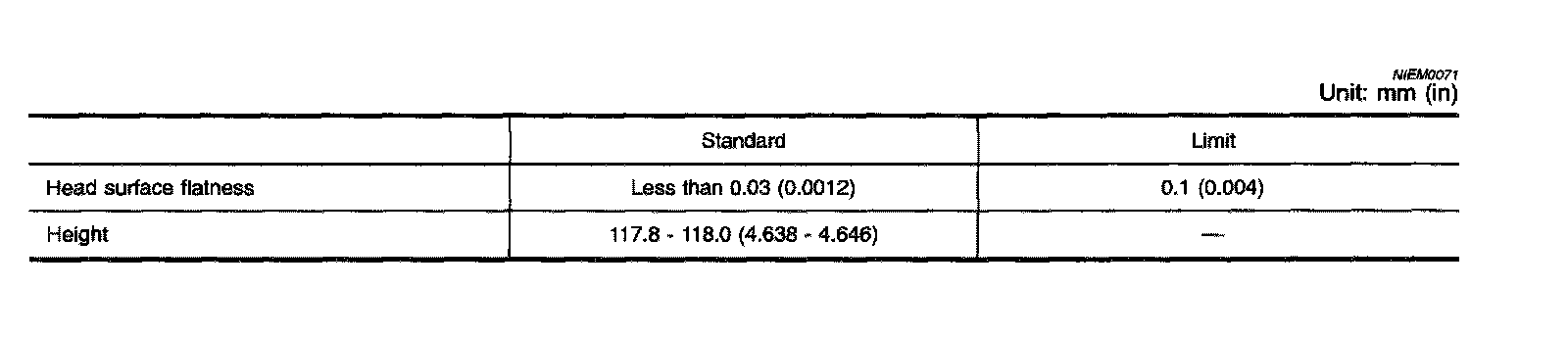

CYLINDER HEAD

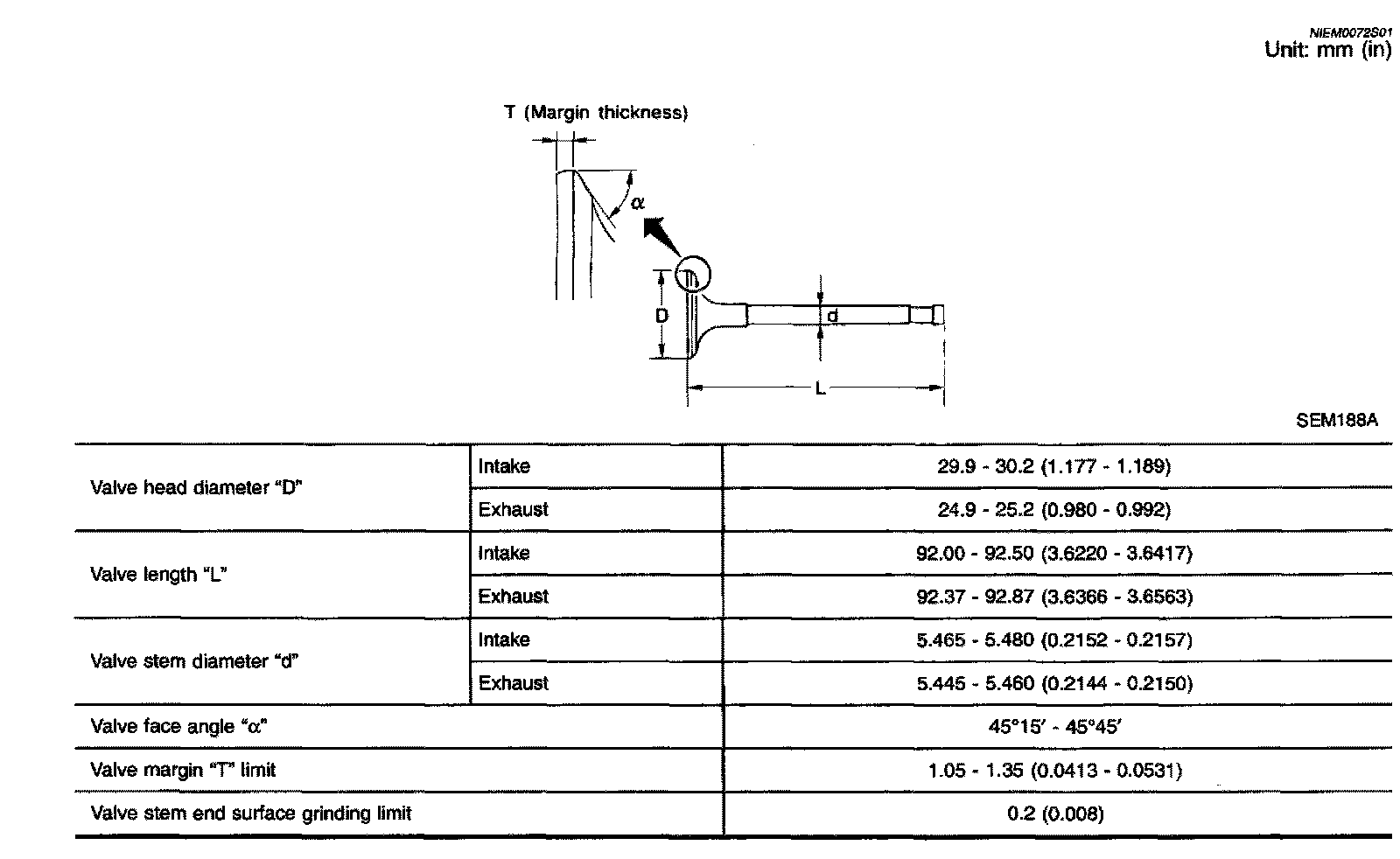

VALVE





VALVE SPRING

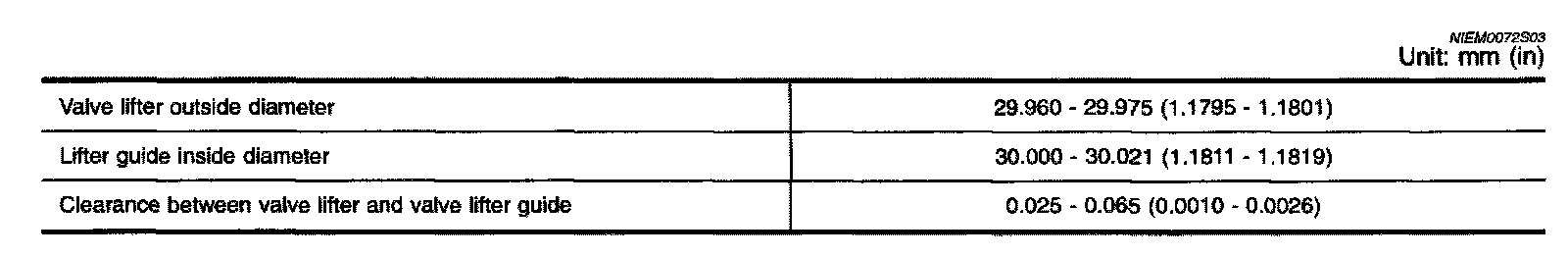

VALVE LIFTER

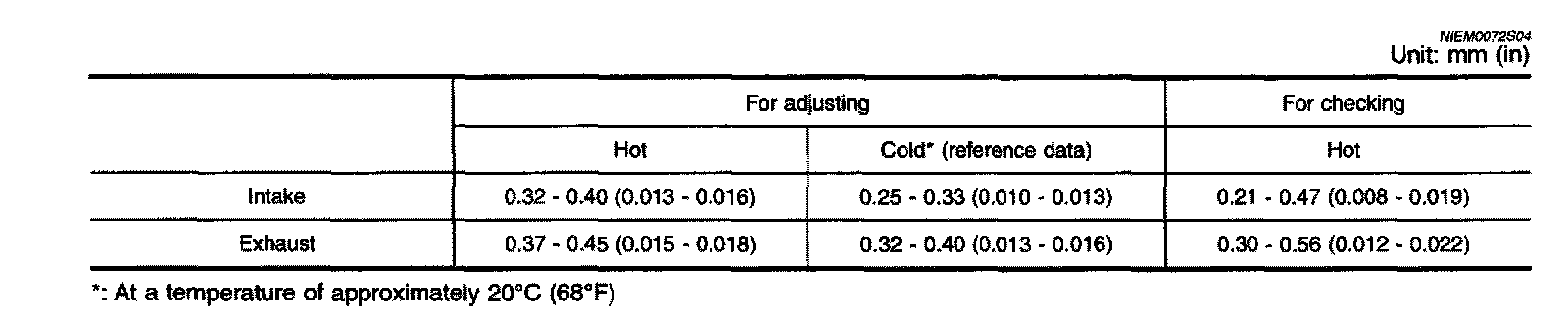

VALVE CLEARANCE

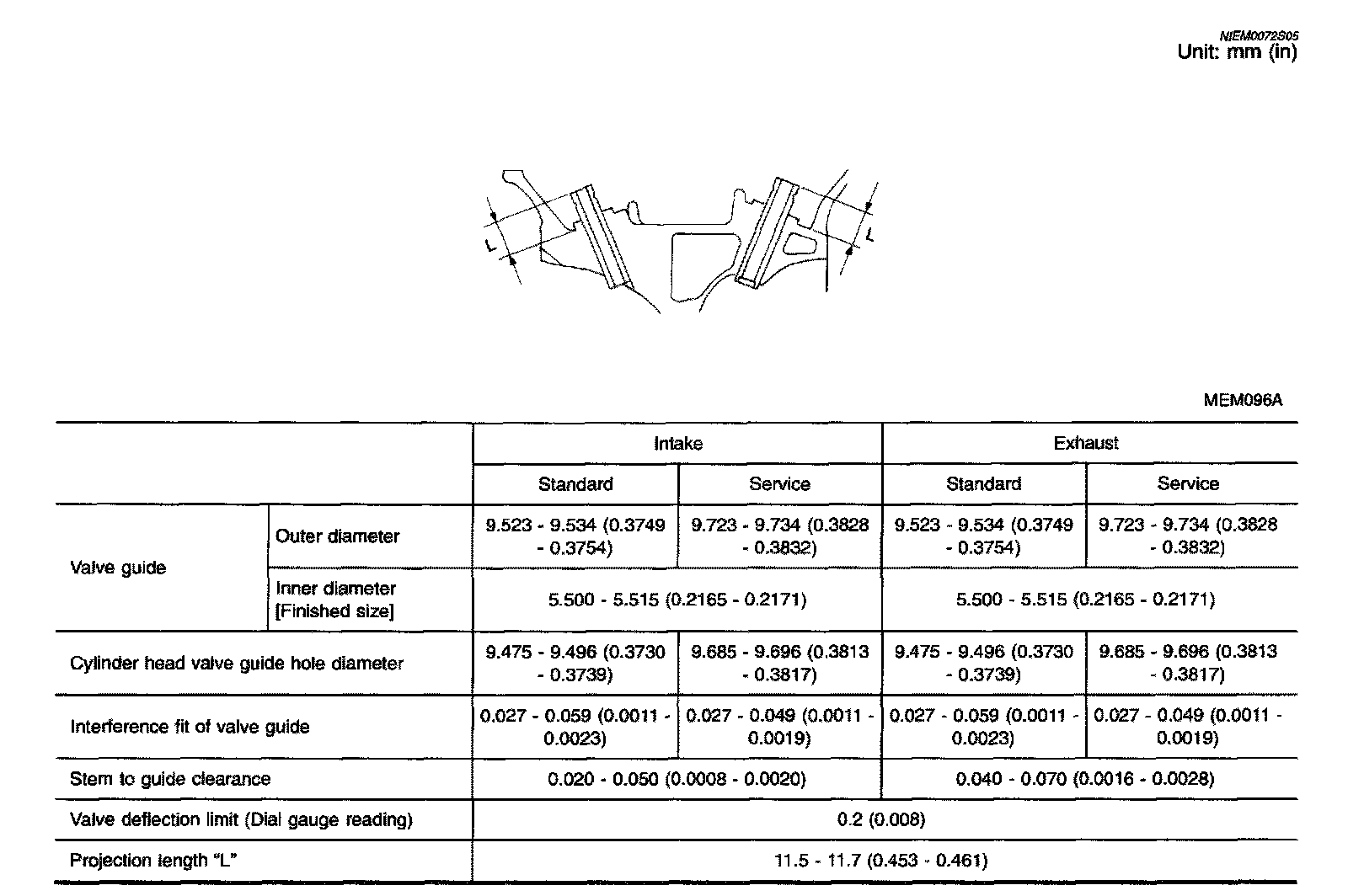

VALVE GUIDE

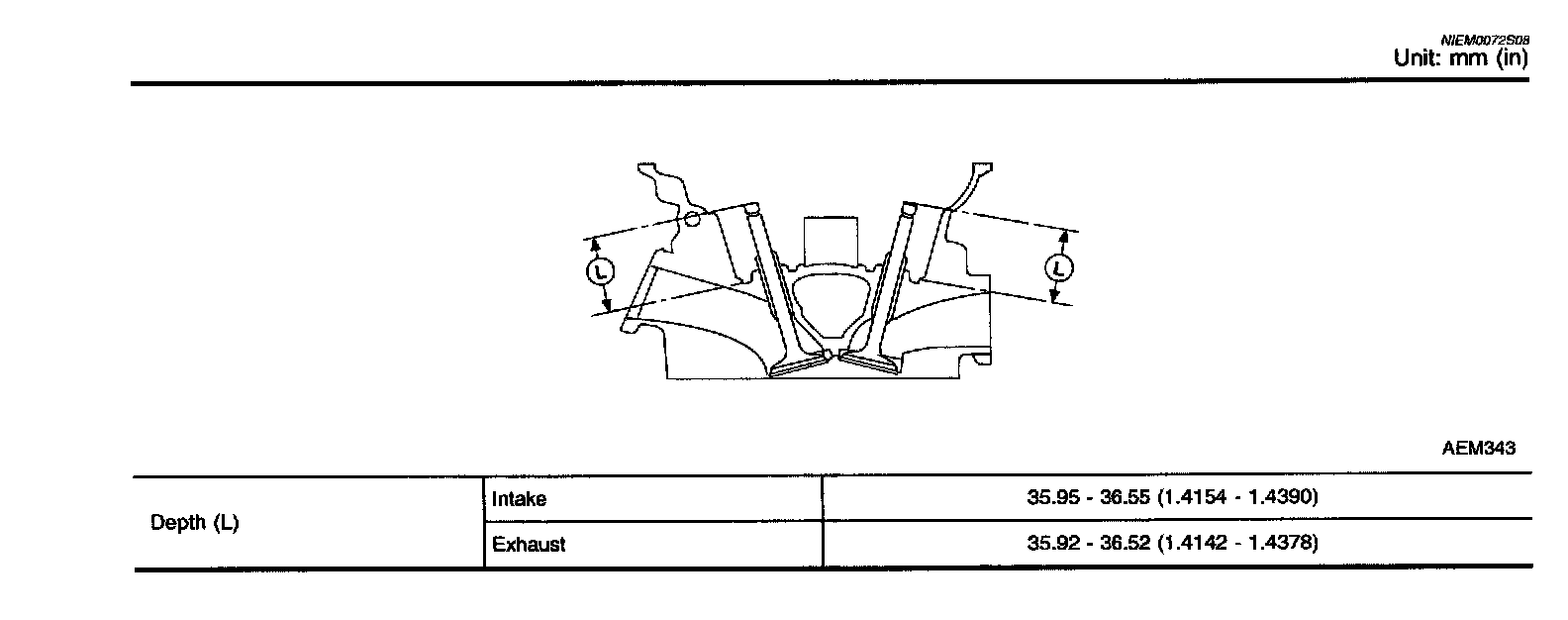

VALVE SEAT





VALVE SEAT RESURFACE LIMIT

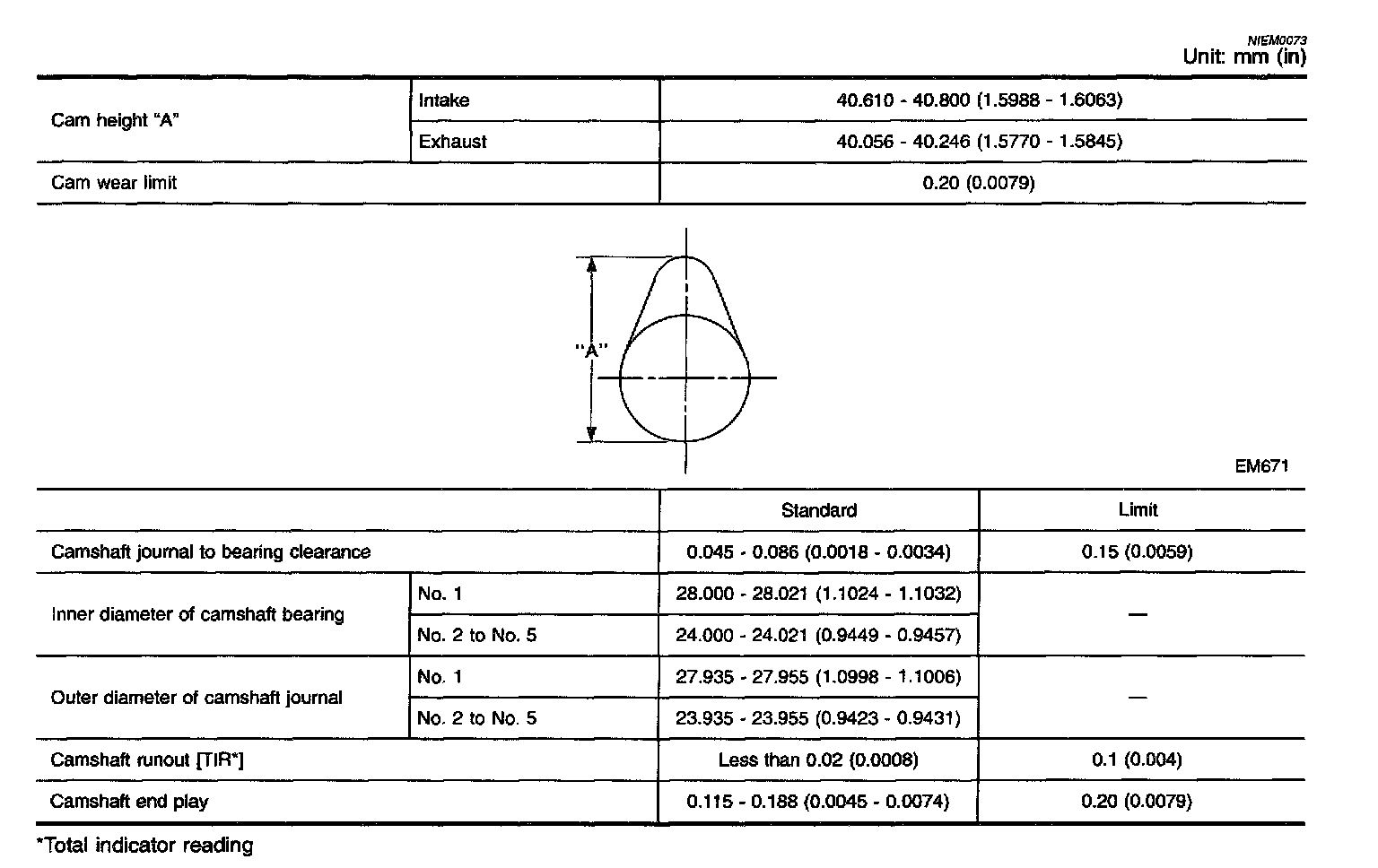

CAMSHAFT AND CAMSHAFT BEARING

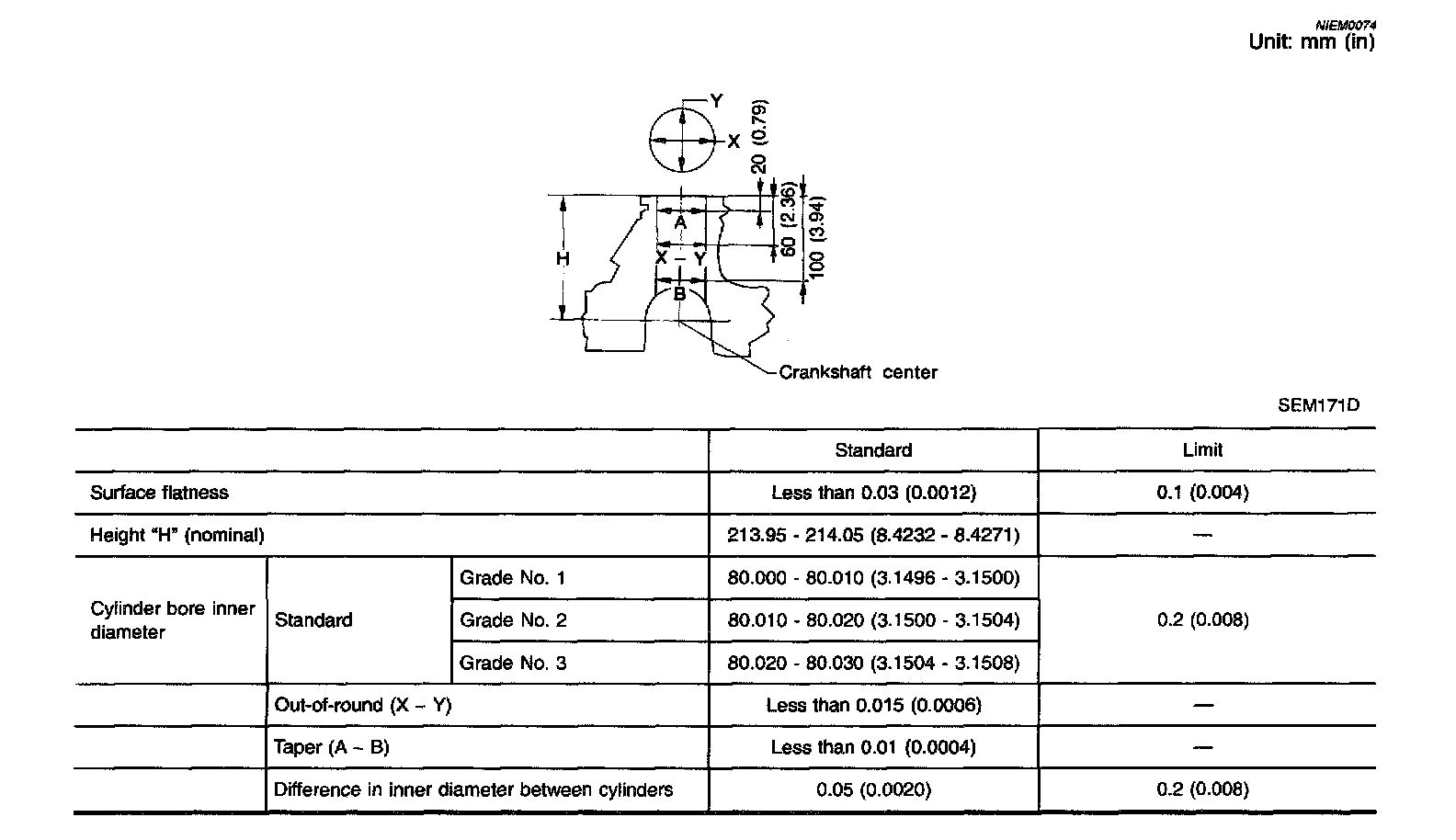

CYLINDER BLOCK

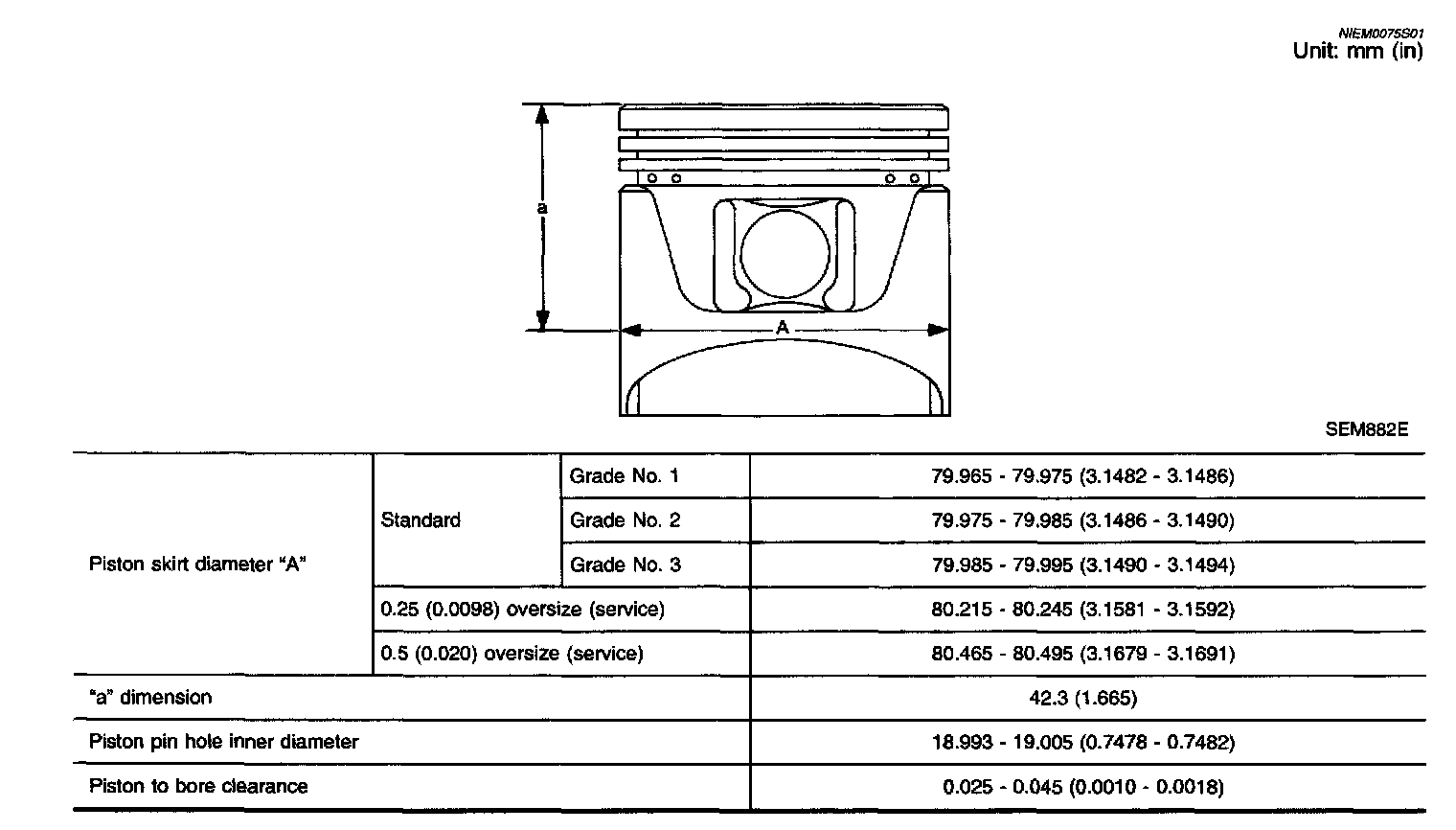

PISTON, PISTON RING AND PISTON PIN





PISTON

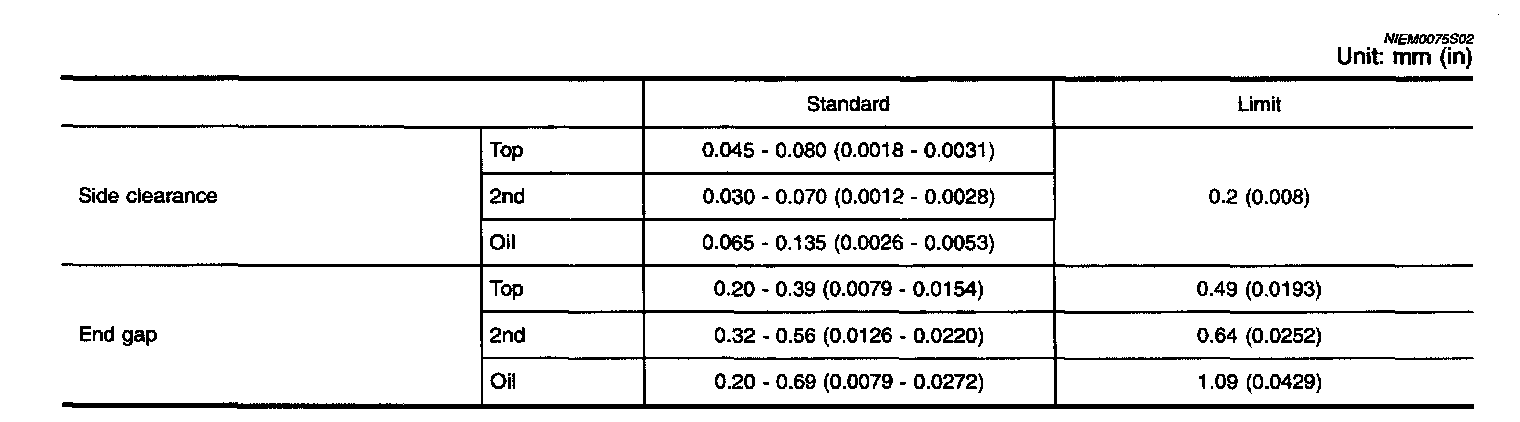

PISTON RING

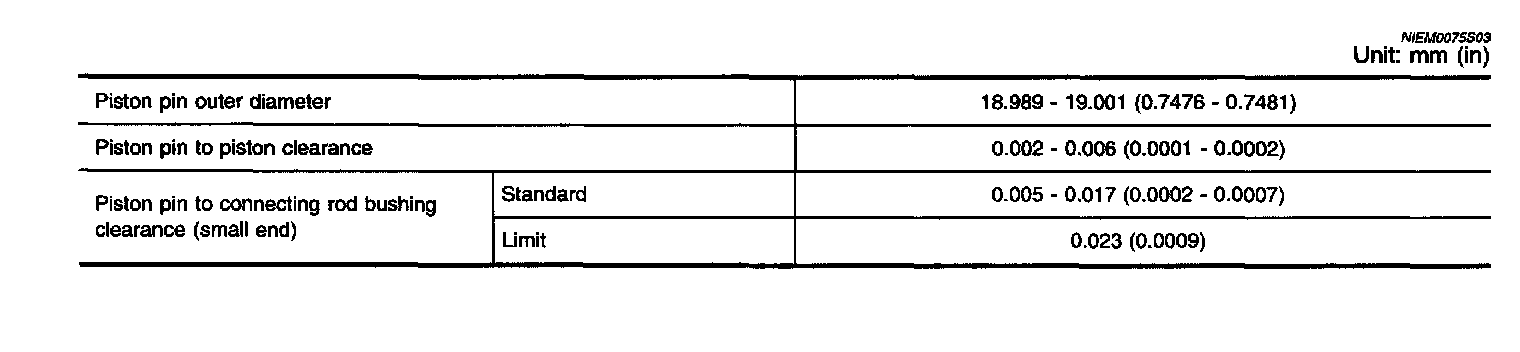

PISTON PIN





CONNECTING ROD

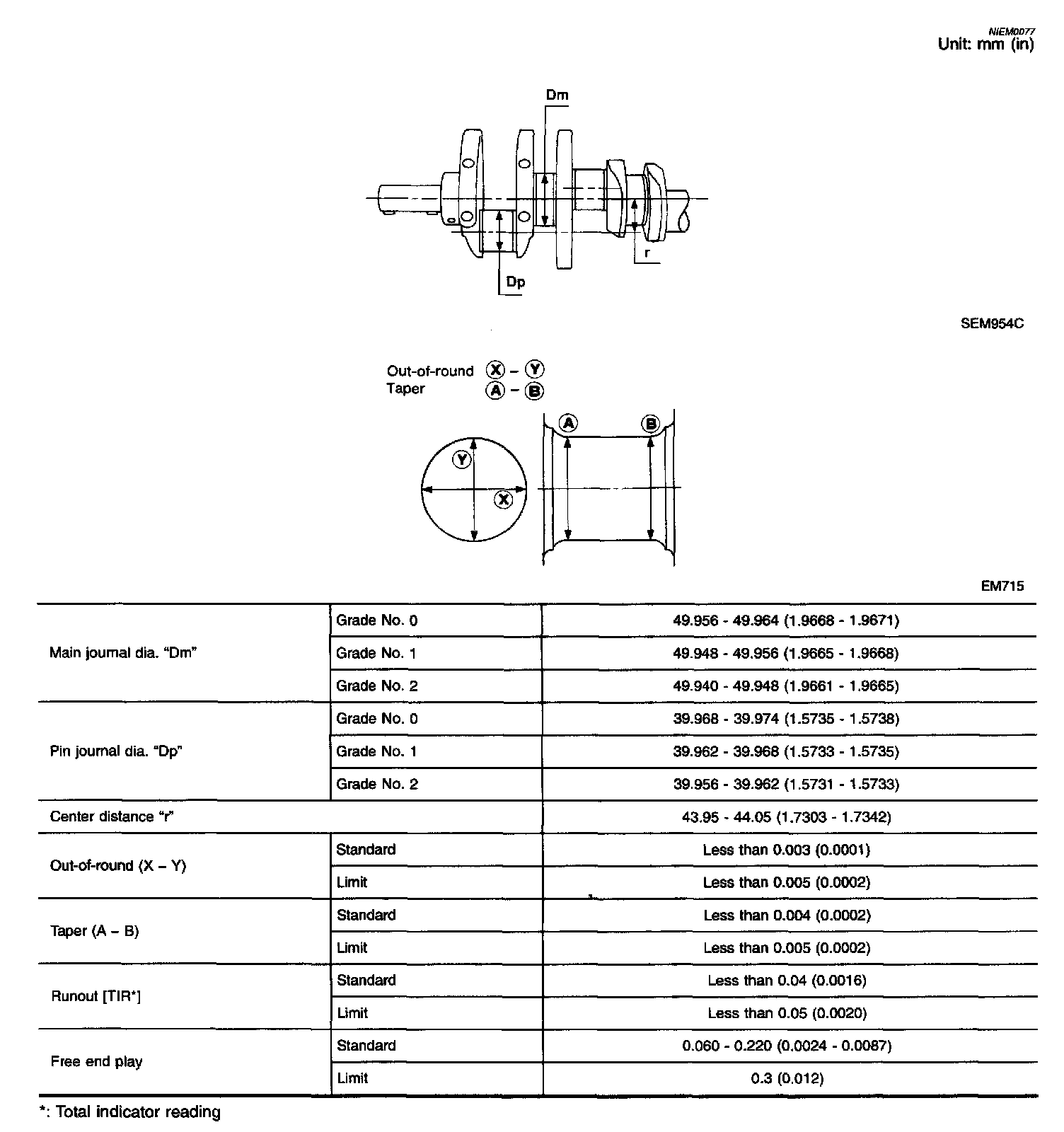

CRANKSHAFT

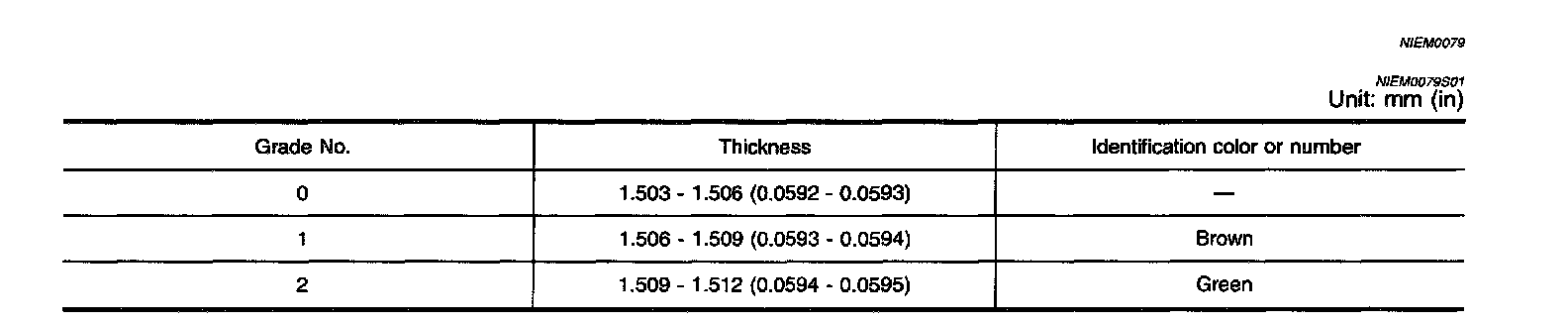

MAIN BEARING
STANDARD





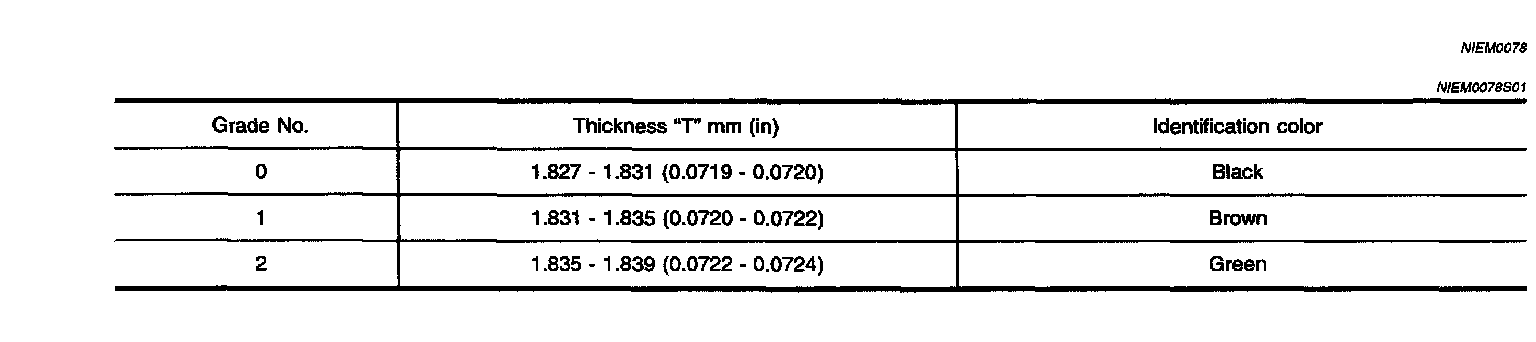

Part 1 of 2





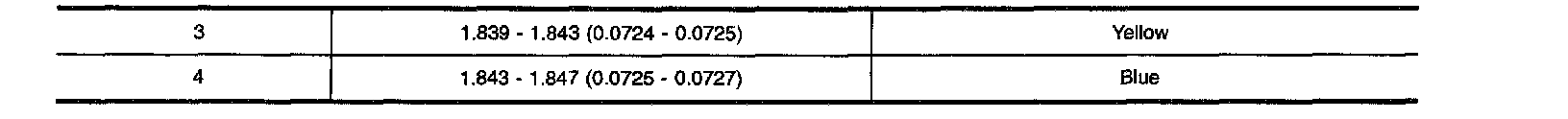

Part 2 of 2

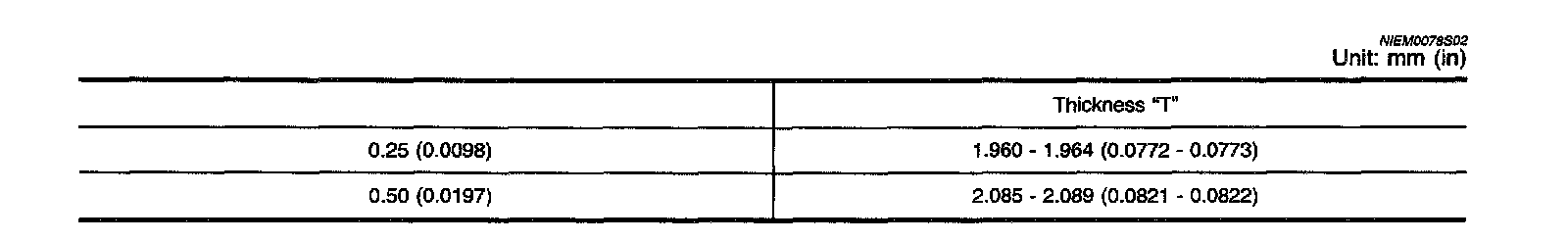

UNDERSIZE

CONNECTING ROD BEARING





STANDARD SIZE





UNDERSIZE

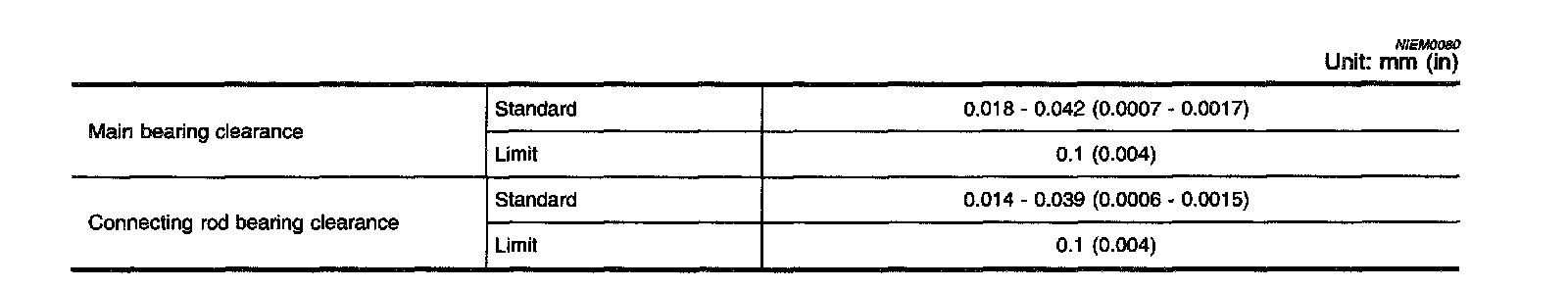

BEARING CLEARANCE





MISCELLANEOUS COMPONENTS

[ENGINE LUBRICATION SYSTEM]

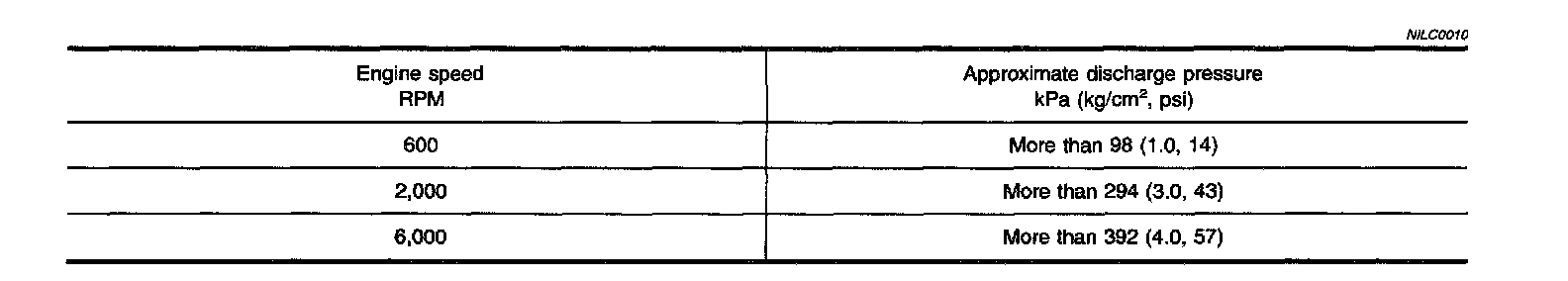

OIL PRESSURE CHECK

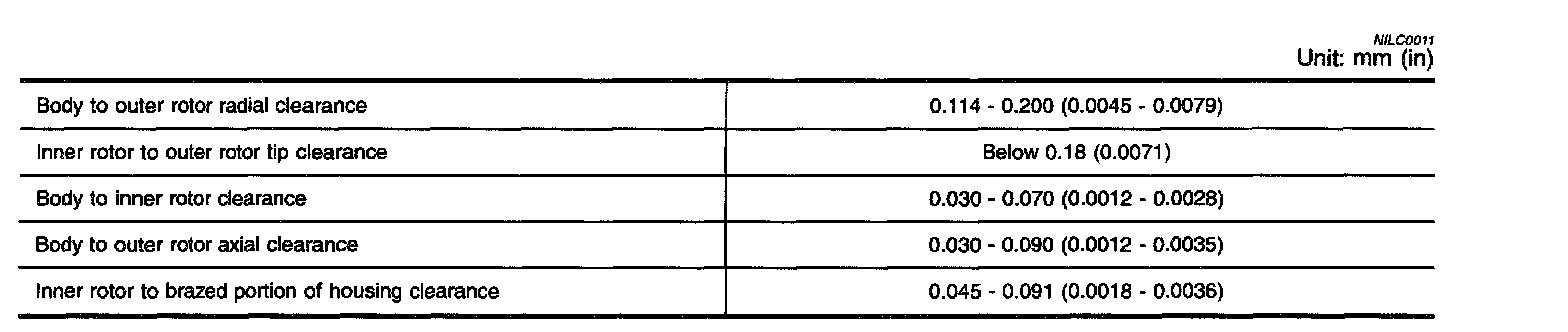

OIL PUMP INSPECTION

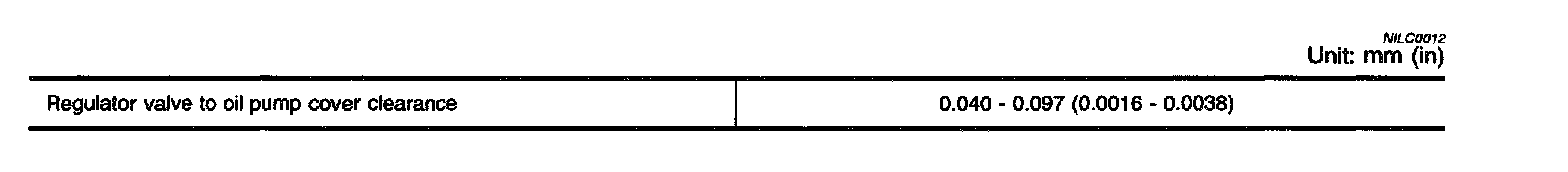

REGULATOR VALVE INSPECTION
