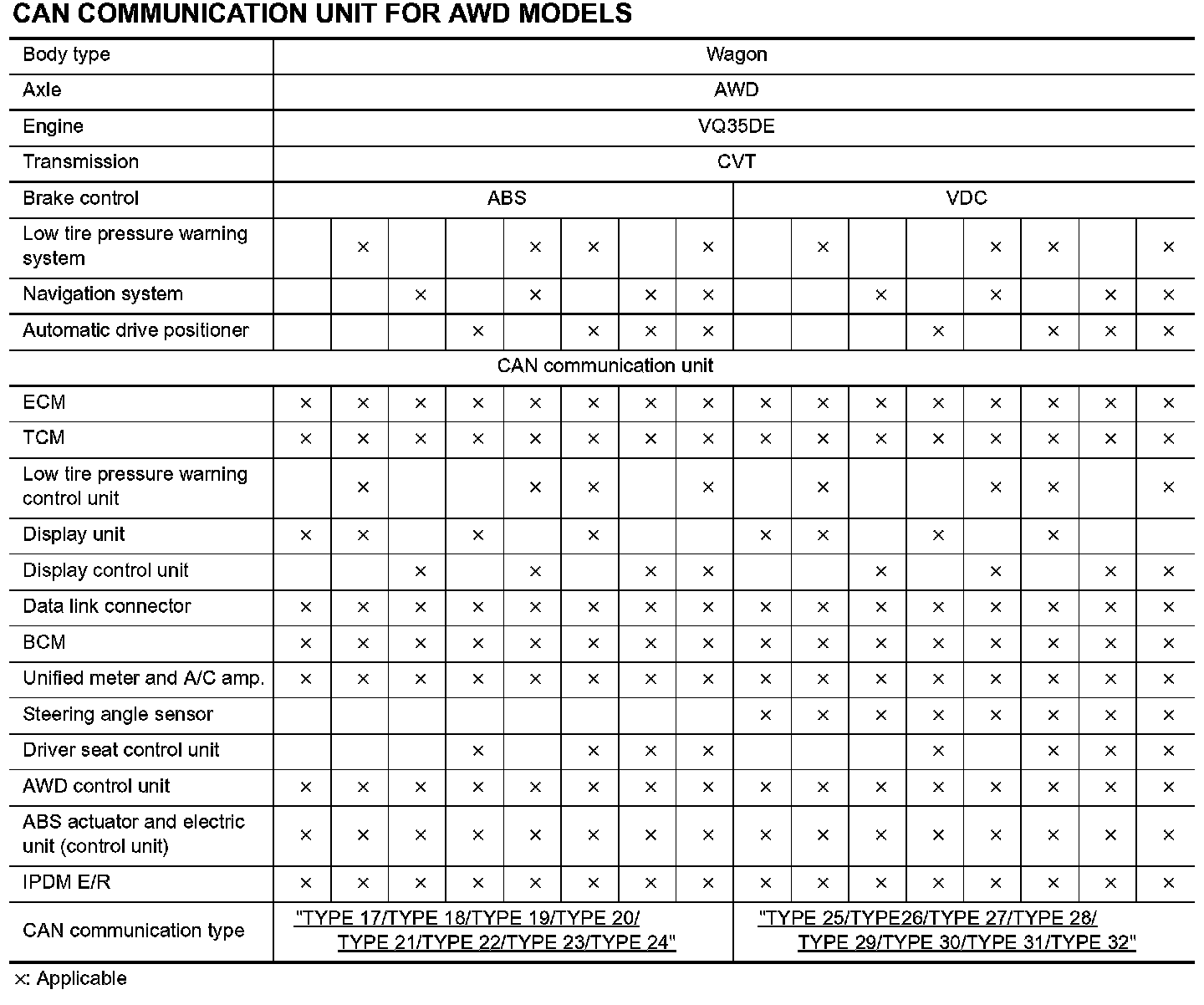

CAN Communication Unit
Can Communication Unit:

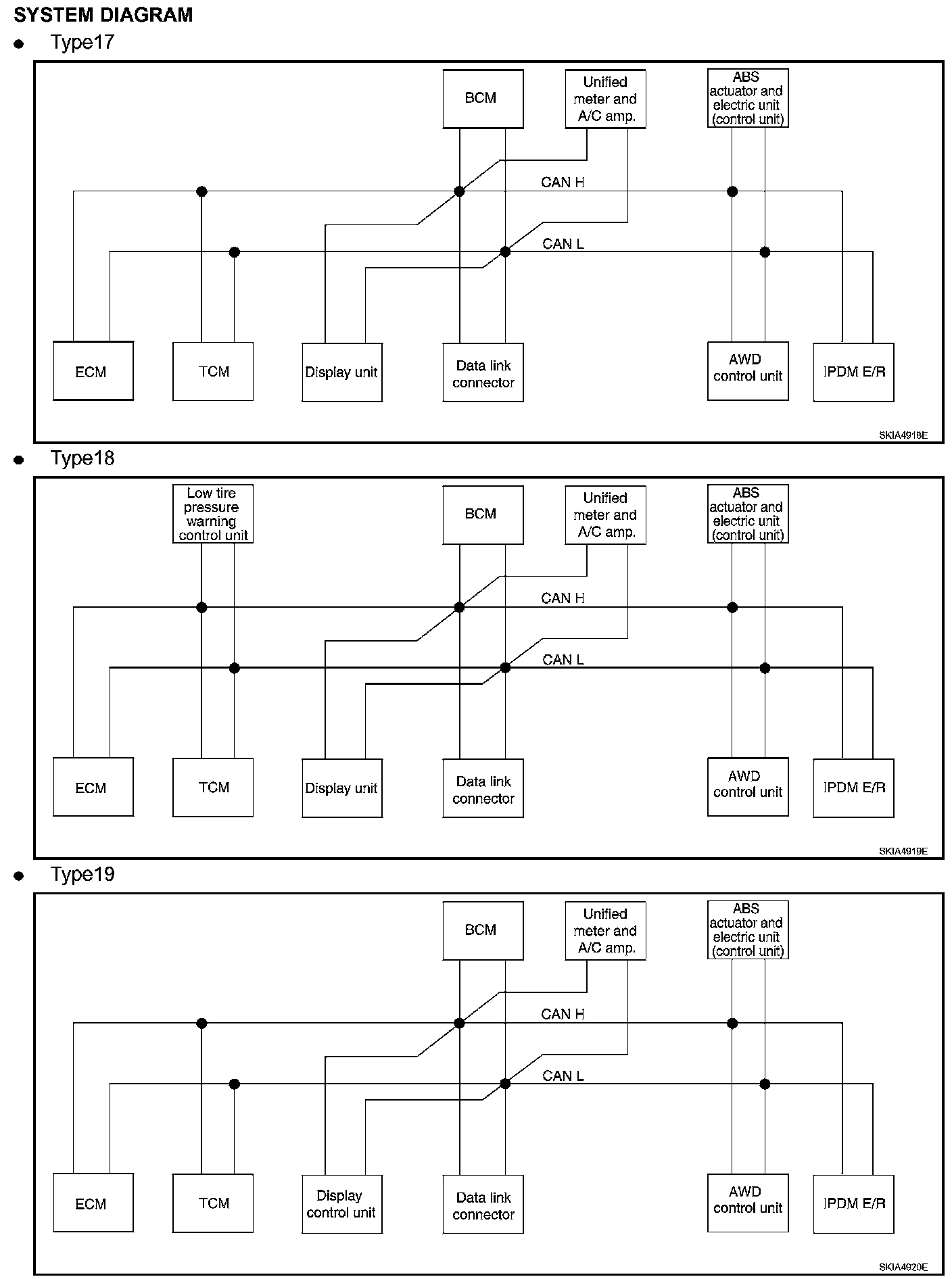

System Diagram - Type 17 - Type 19:

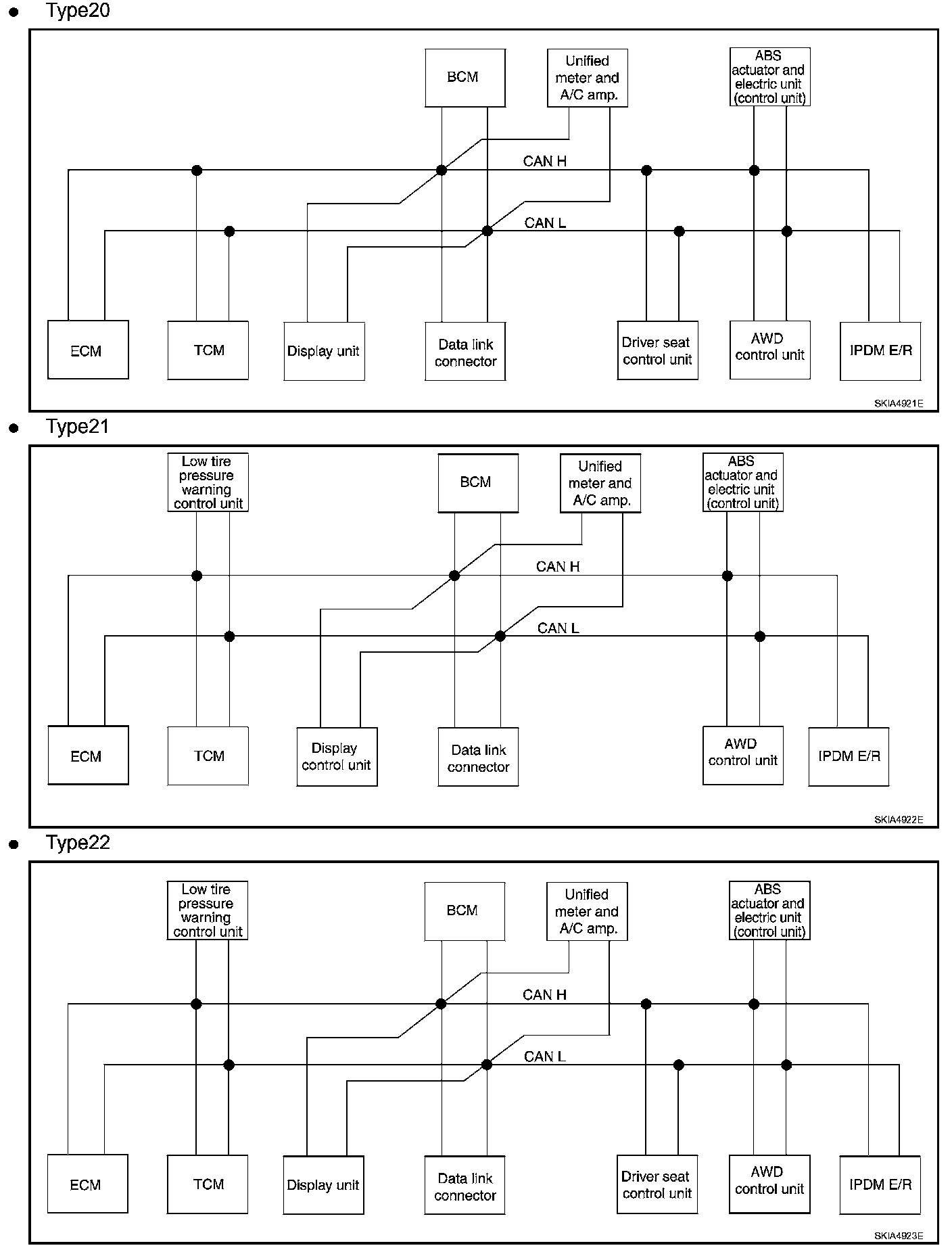

System Diagram - Type 20 - Type 22:
System Diagram - Type 23 - Type 24:
Type 17 / Type 18 / Type 19 / Type 20 / Type 21 / Type 22 / Type 23 / Type 24

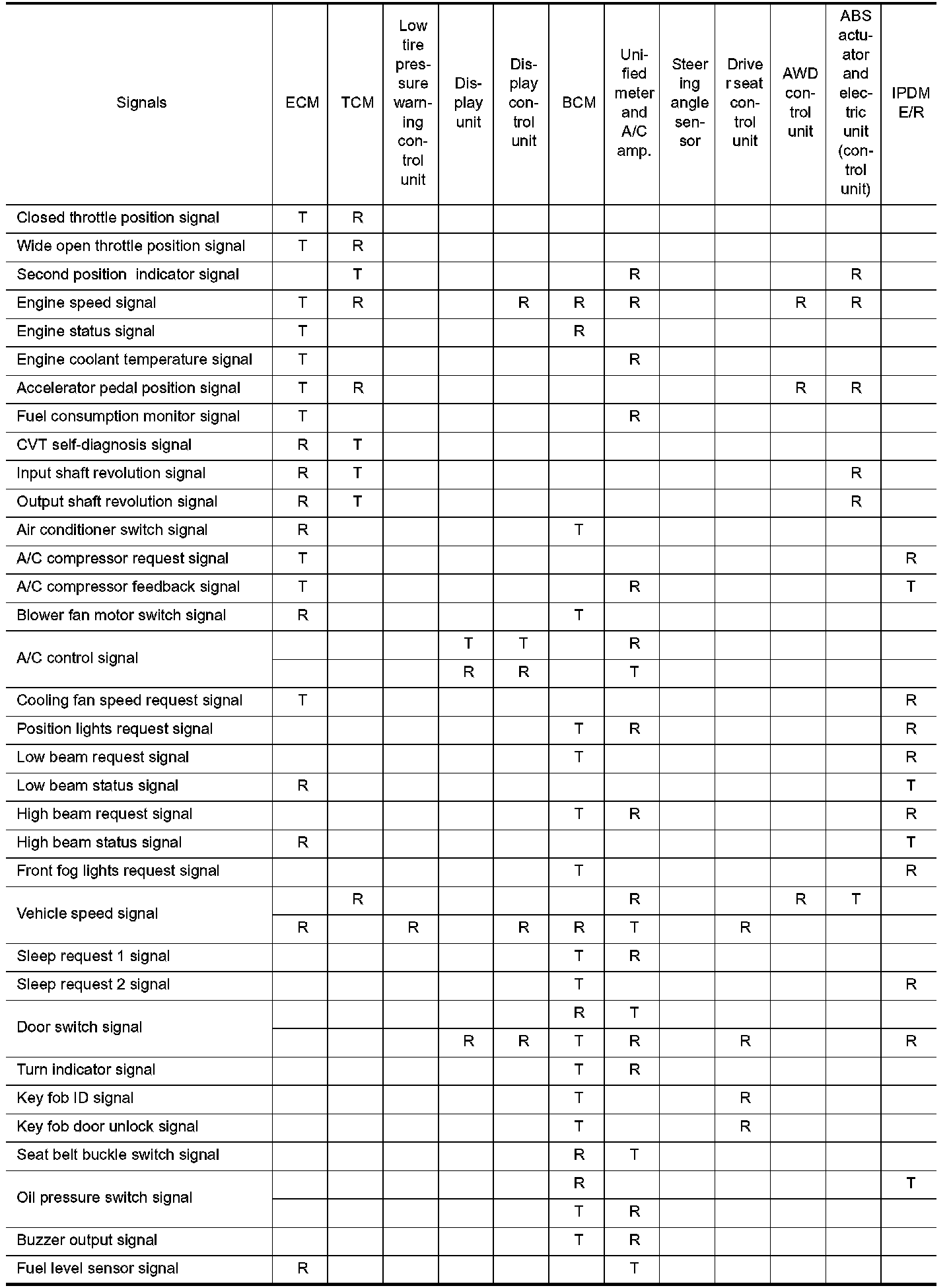

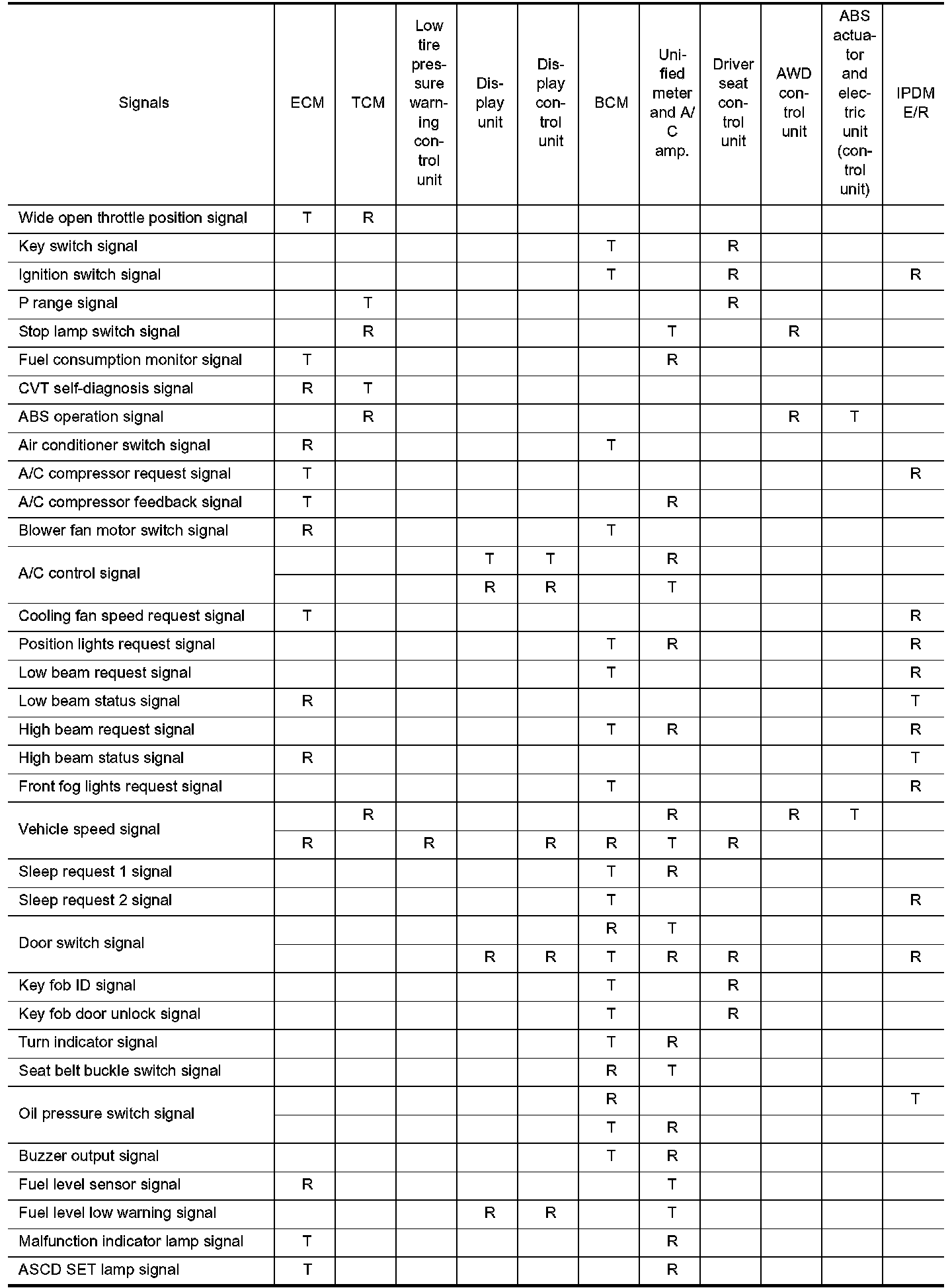

Input/Output Signal Chart Part 1:

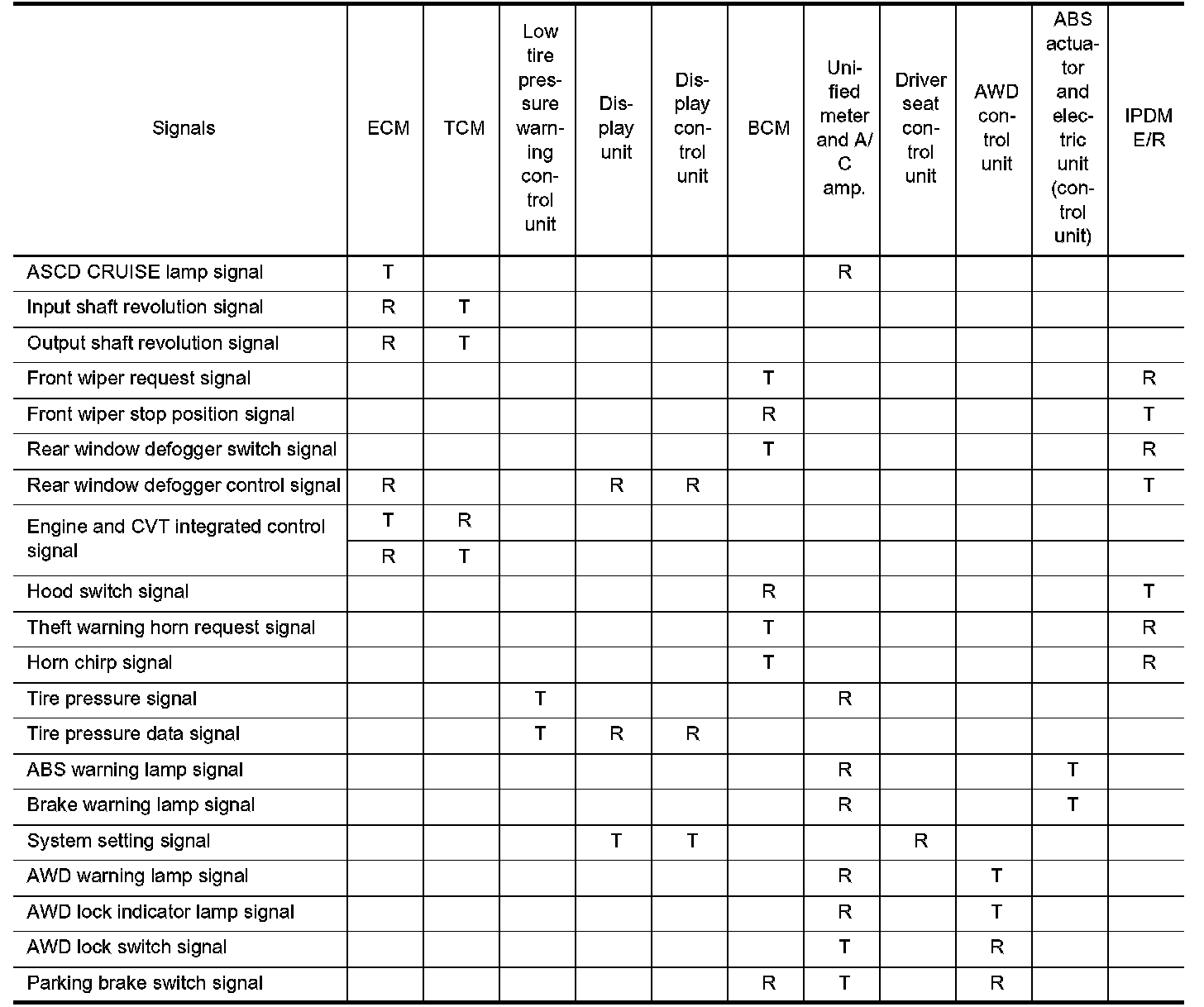

Input/Output Signal Chart Part 2:
Input/Output Signal Chart Part 3:
INPUT/OUTPUT SIGNAL CHART

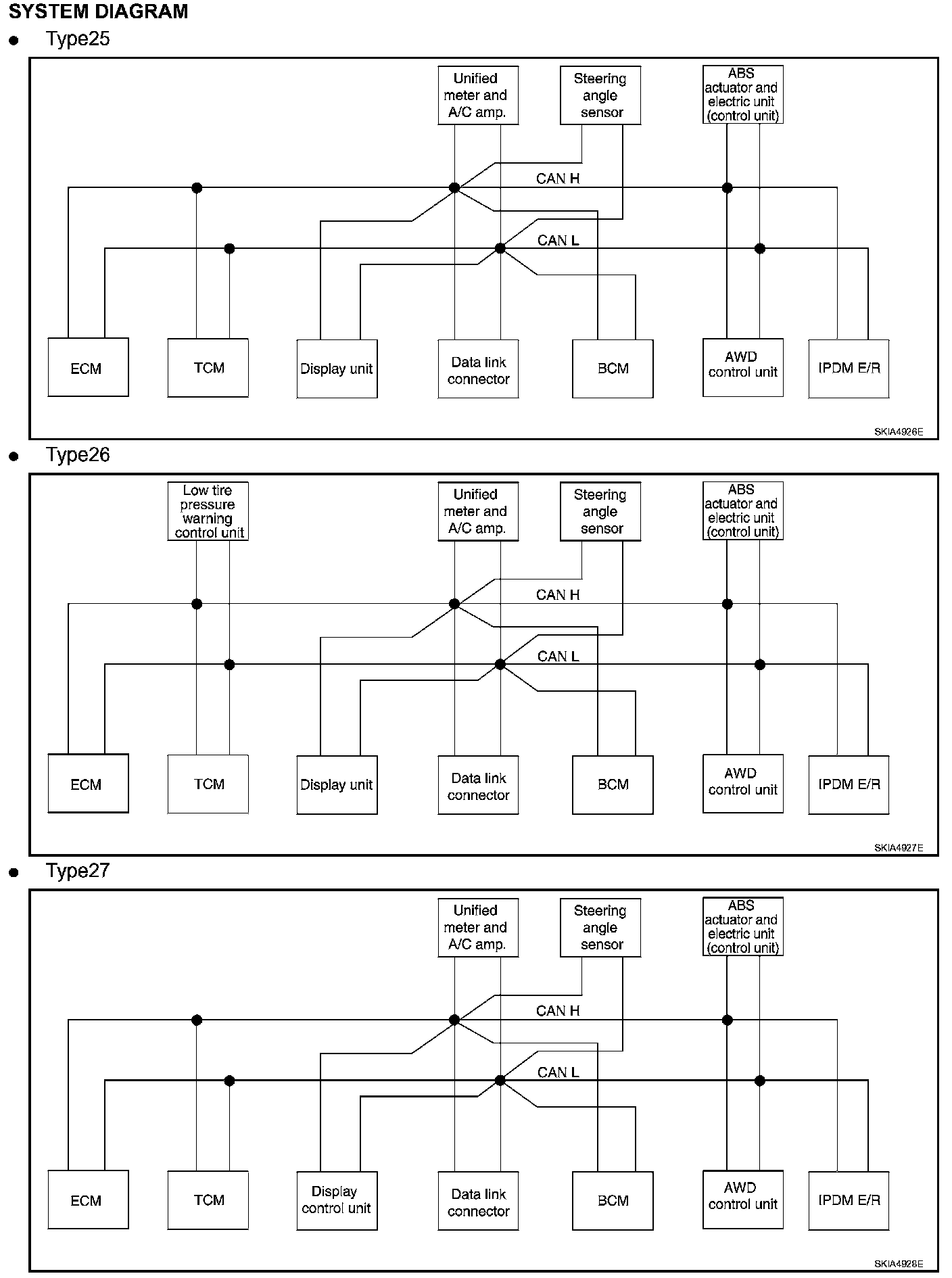

System Diagram - Type 25 - Type 27:

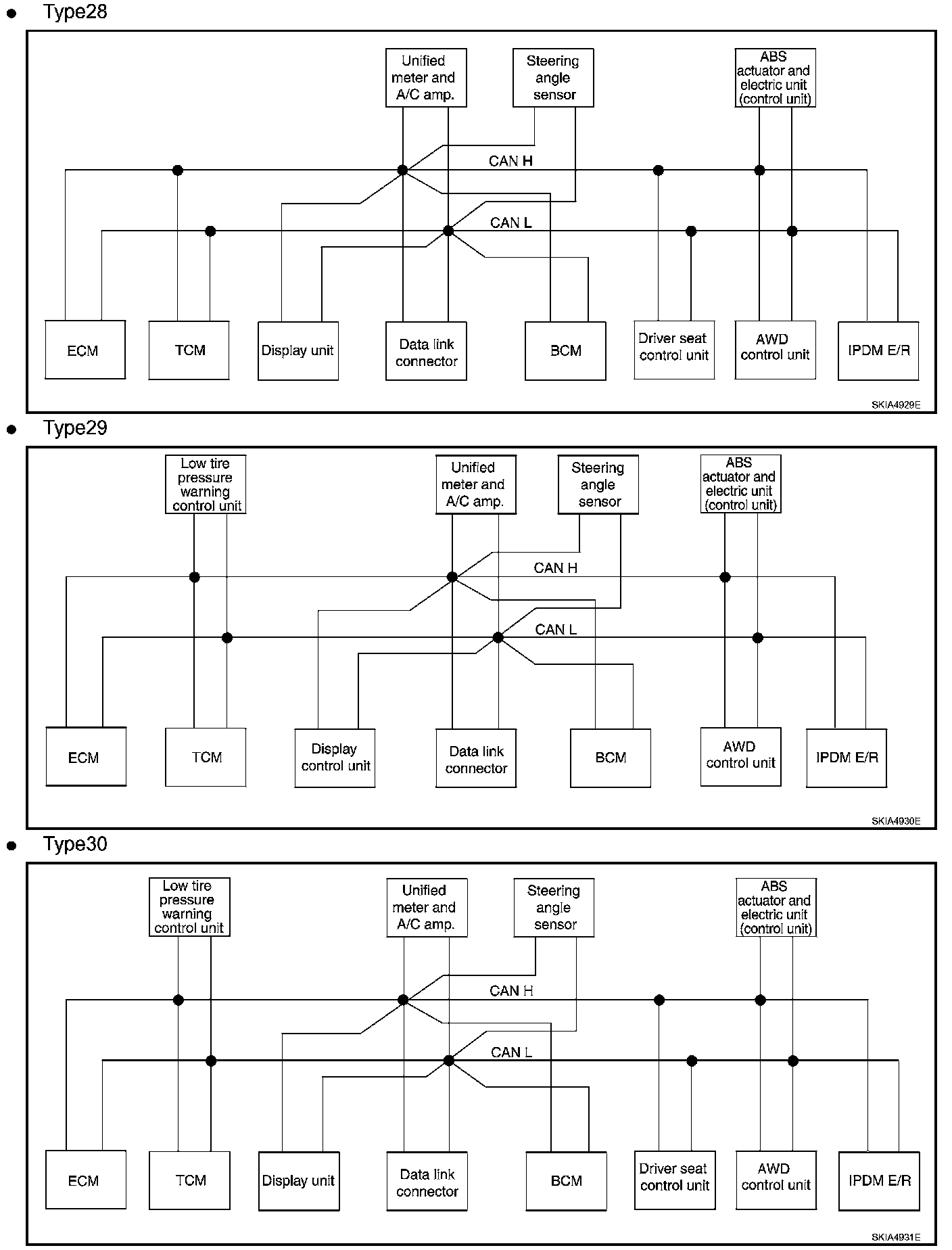

System Diagram - Type 28 - Type 30:
System Diagram - Type 31 - Type 32:
Type 25 / Type26 / Type 27 / Type 28 / Type 29 / Type 30 / Type 31/ Type 32

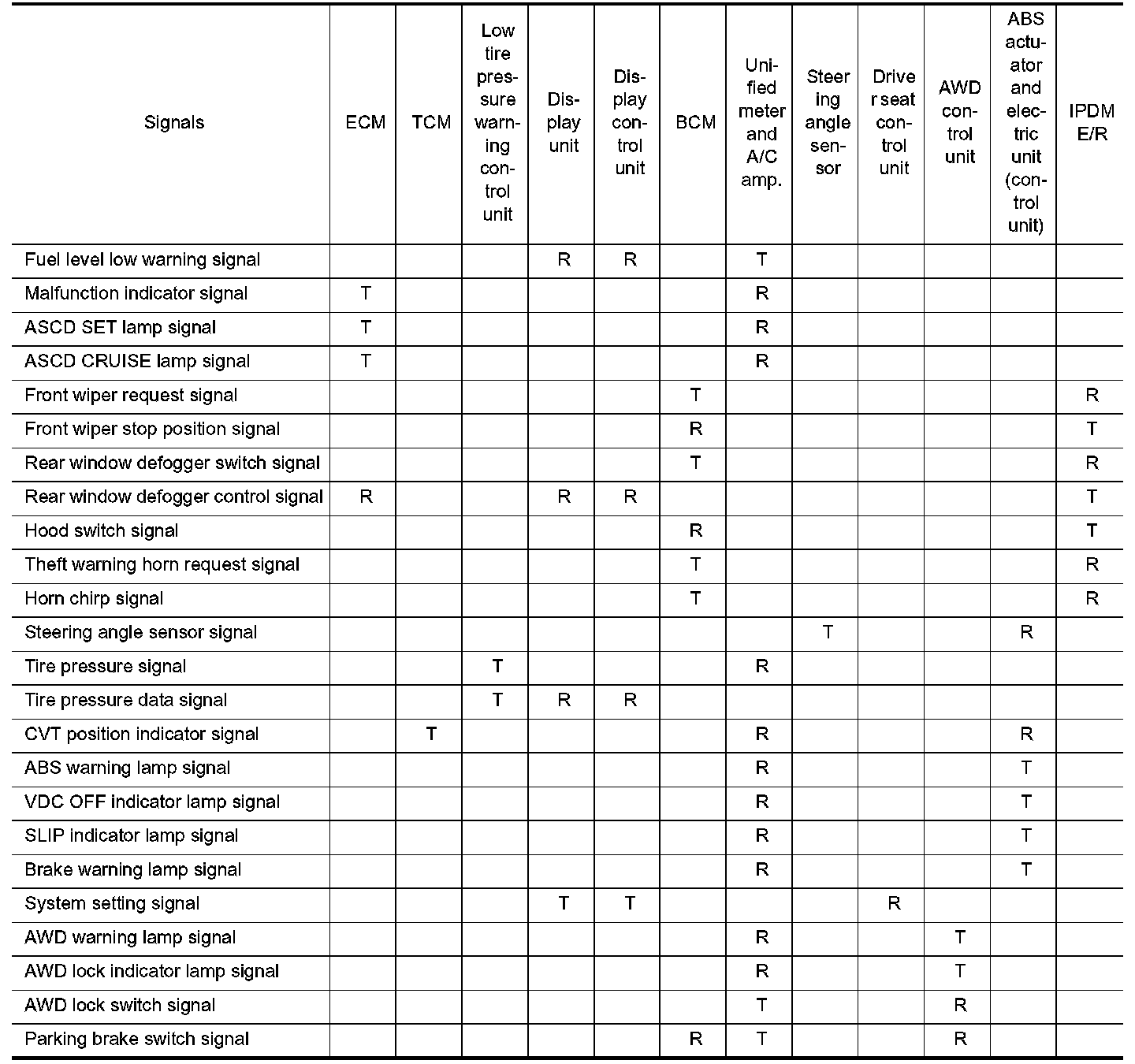

Input/Output Signal Chart Part 1:
Input/Output Signal Chart Part 2:
Input/Output Signal Chart Part 3:
INPUT/OUTPUT SIGNAL CHART
