Electrical Diagrams

Engine Controls (Part 1 Of 5):





HEATED OXYGEN SENSOR #1
HEATED OXYGEN SENSOR #2
HEATED OXYGEN SENSOR #3
INTAKE AIR TEMPERATURE SENSOR
PCM POWER RELAY

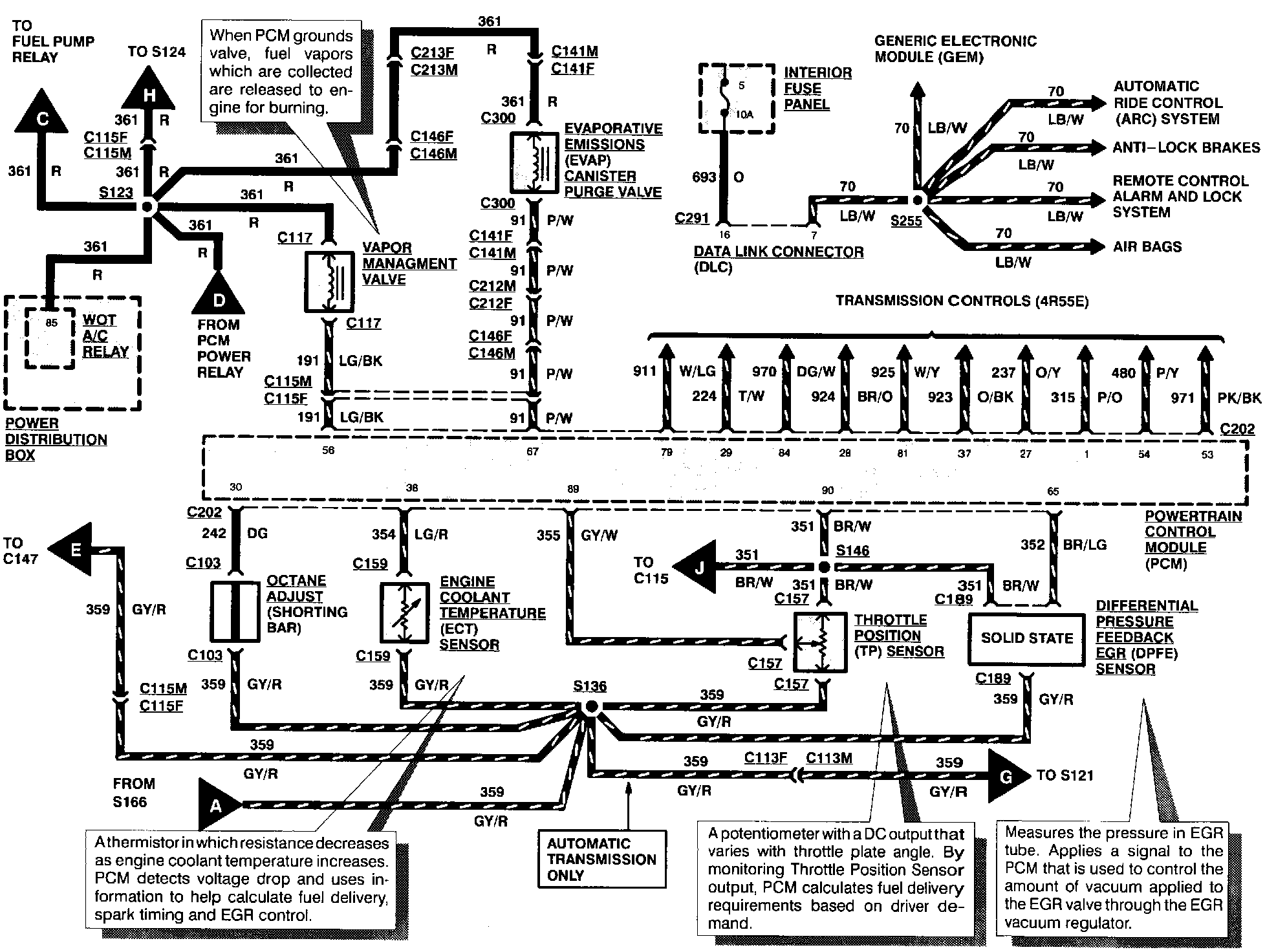

Engine Controls (Part 2 Of 5):





EVAPORATIVE EMISSIONS CANISTER PURGE VALVE
DIFFERENTIAL PRESSURE FEEDBACK EGR SENSOR
ENGINE COOLANT TEMPERATURE SENSOR
OCTANE ADJUST
THROTTLE POSITION SENSOR
VAPOR MANAGEMENT VALVE

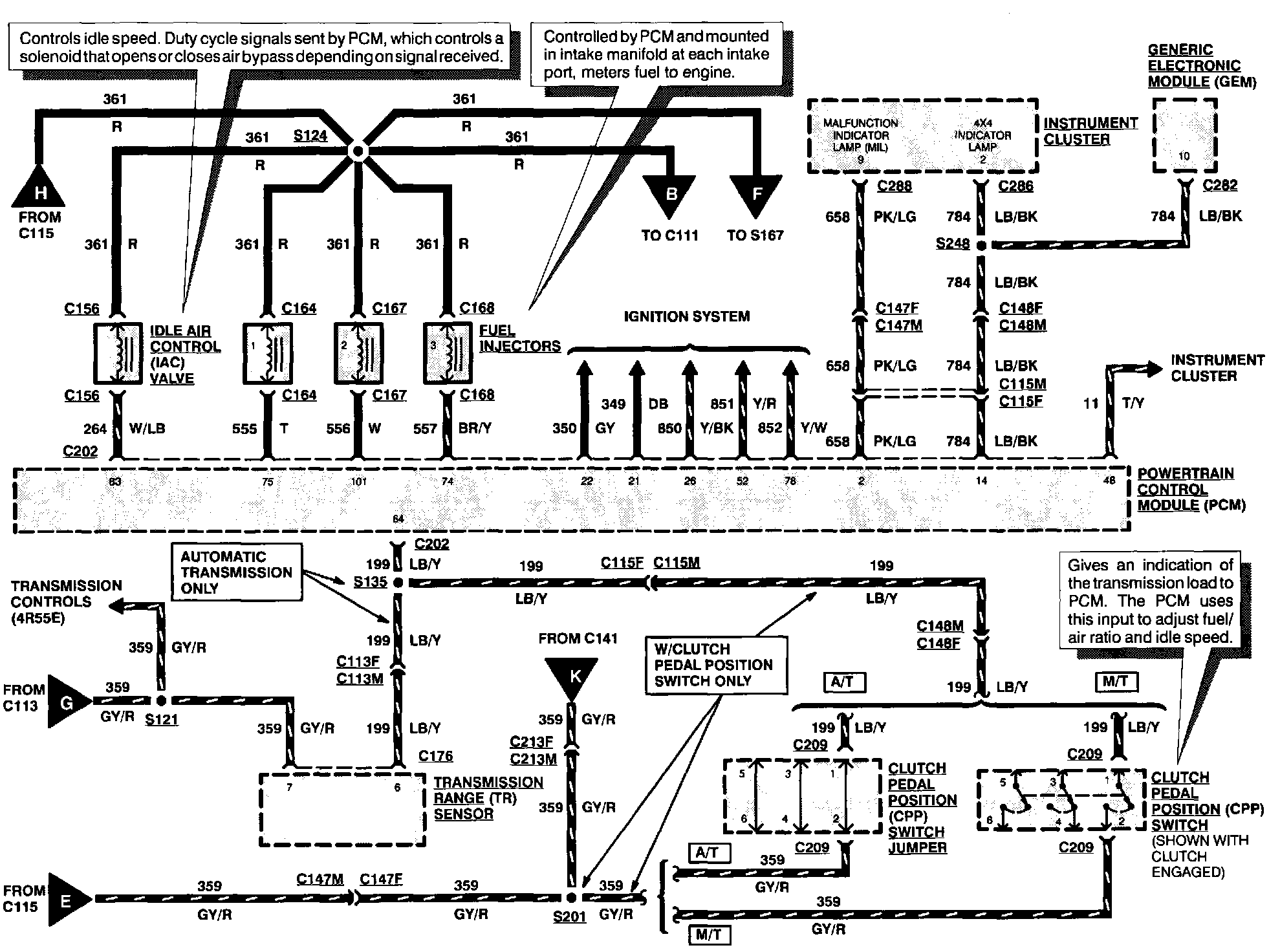

Engine Controls (Part 3 Of 5):





FUEL INJECTORS
IDLE AIR CONTROL VALVE

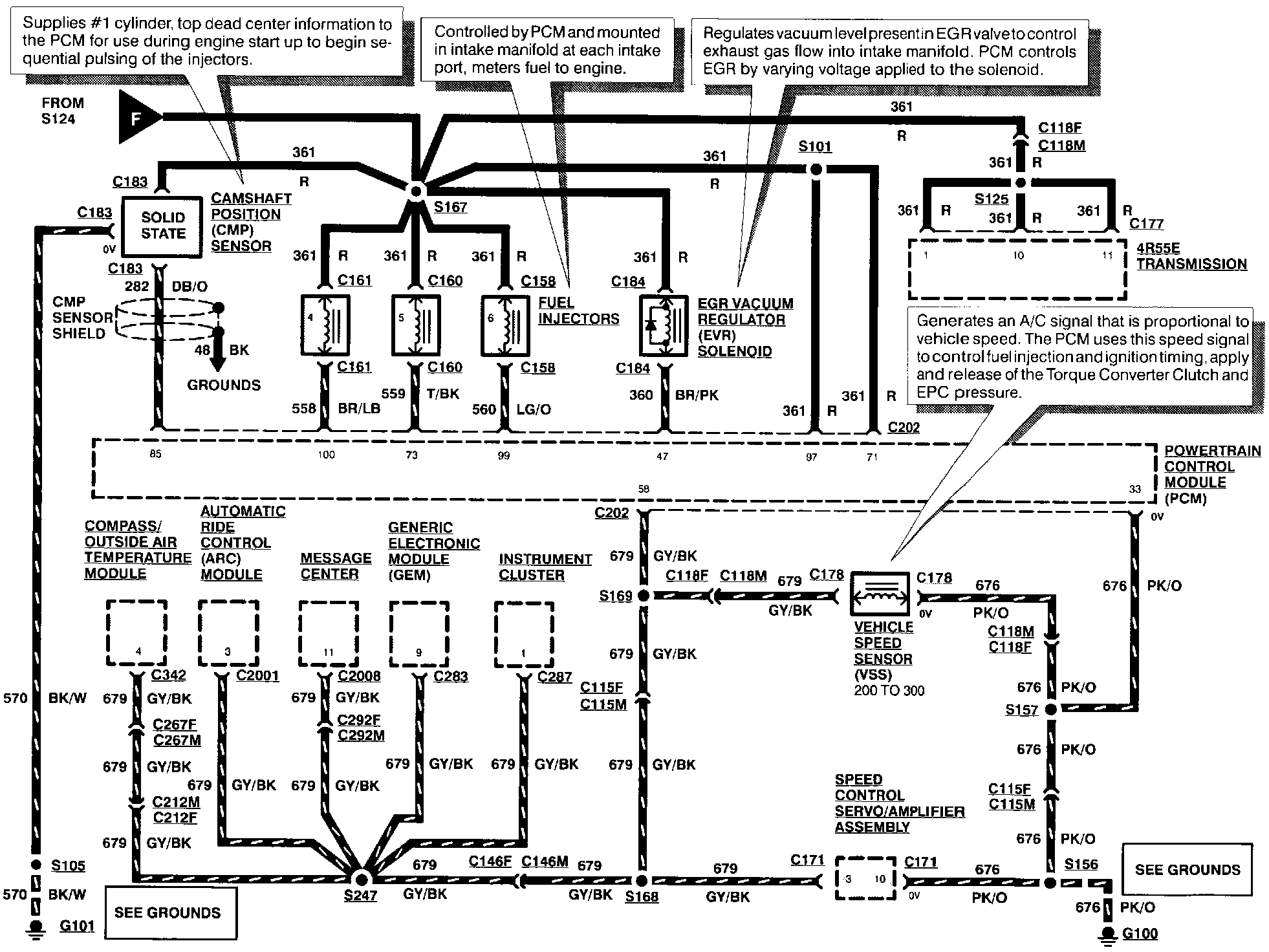

Engine Controls (Part 4 Of 5):





CAMSHAFT POSITION SENSOR
EGR VACUUM REGULATOR SOLENOID
FUEL INJECTORS
VEHICLE SPEED SENSOR

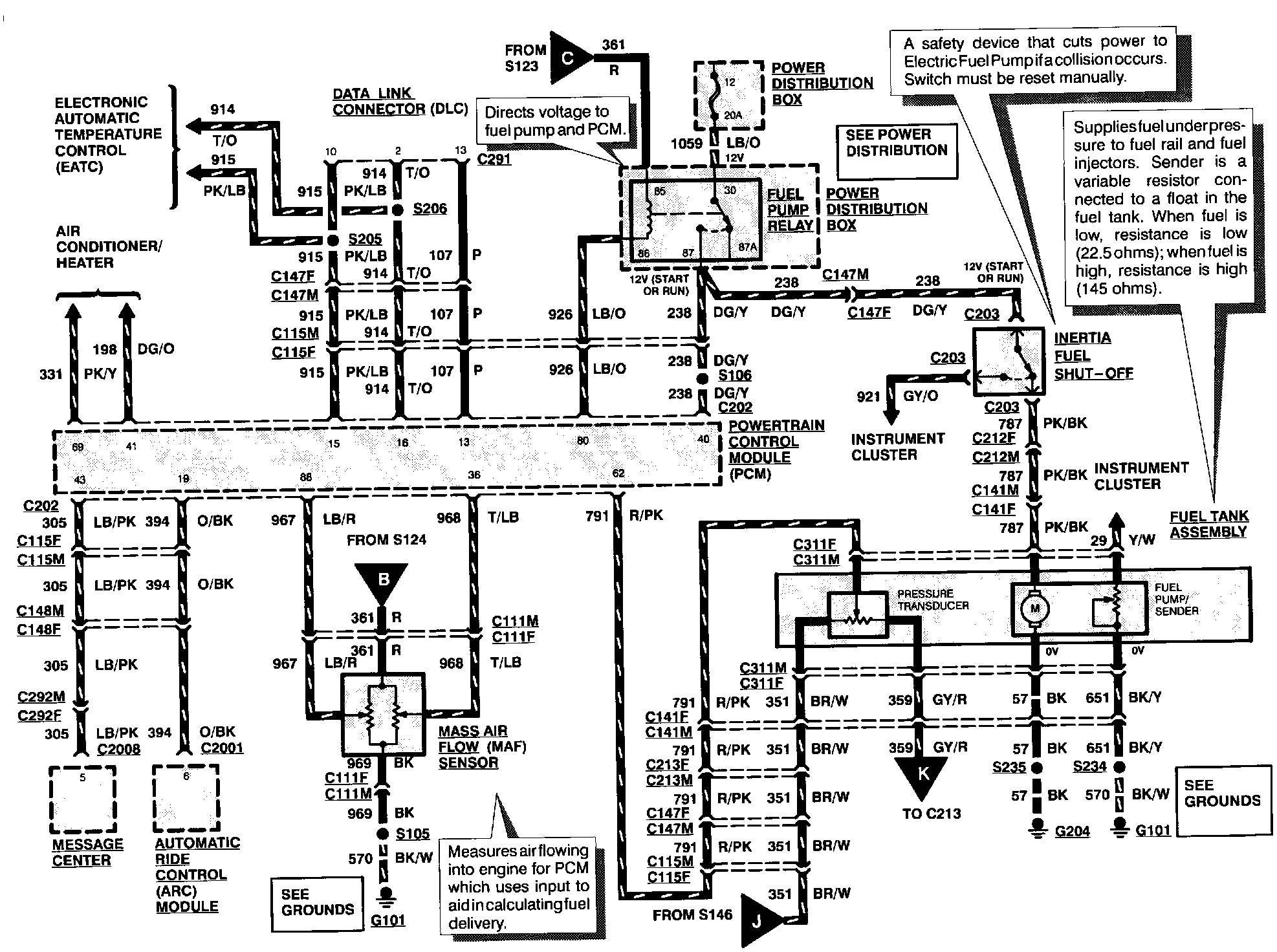

Engine Controls (Part 5 Of 5):





FUEL PUMP RELAY
FUEL PUMP/SENDER
FUEL TANK ASSEMBLY
INERTIA FUEL SHUT-OFF
MASS AIR FLOW SENSOR
PRESSURE TRANSDUCER
