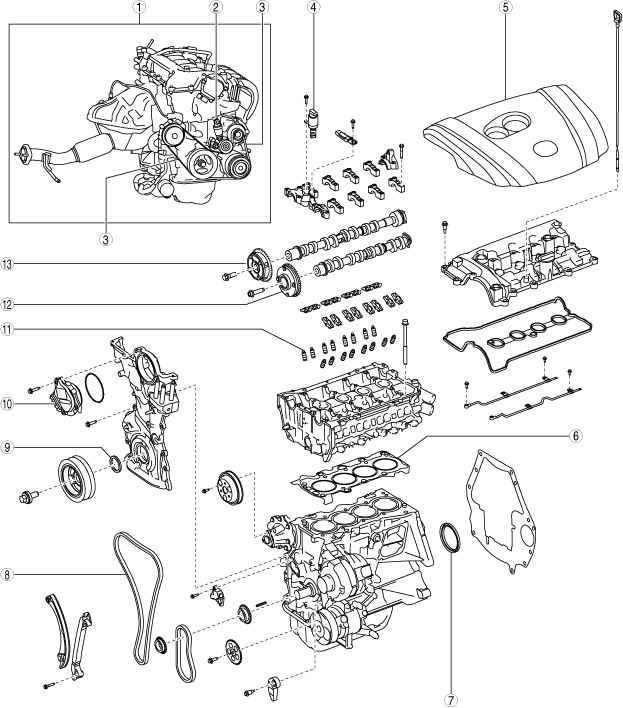

ENGINE LOCATION INDEX [WITHOUT CYLINDER DEACTIVATION (SKYACTIV-G 2.0, SKYACTIV-G 2.5)]


id0110m1800100

ac5jjw00009469

1
Engine
2
Drive belt auto tensioner
3
Drive belt
4
OCV
5
Plug hole plate
6
Cylinder head gasket
7
Rear oil seal
8
Timing chain
9
Front oil seal
10
Electric variable valve timing motor/driver
11
HLA
12
Electric variable valve timing actuator
13
Hydraulic variable valve timing actuator
