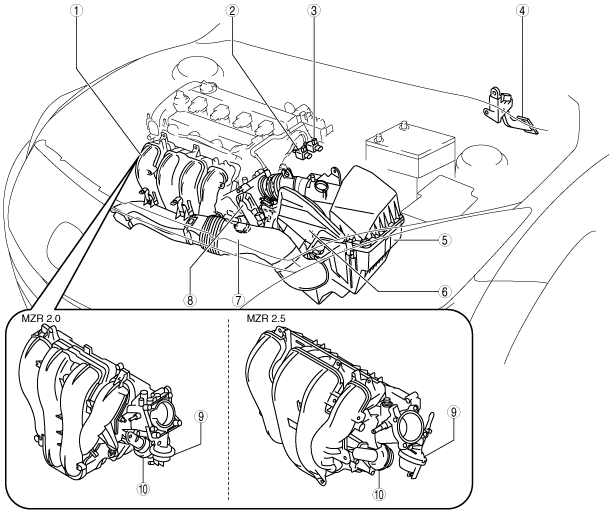

INTAKE-AIR SYSTEM LOCATION INDEX [MZR 2.0, MZR 2.5]


id0113d2801700

am3zzw00012015

1
Intake manifold
2
Variable intake air solenoid valve
3
Variable tumble solenoid valve
4
Accelerator pedal
5
Air cleaner
6
Resonance chamber
7
Fresh-air duct
8
Throttle body
9
Variable tumble shutter valve actuator
10
Variable intake air shutter valve actuator
