STEERING SHAFT INSPECTION
id061300801600
-
Warning
-
1. Disconnect the negative battery terminal and wait for 1 min or more. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION.)
2. Remove the driver-side air bag module. (See DRIVER-SIDE AIR BAG MODULE REMOVAL.) (See DRIVER-SIDE AIR BAG MODULE INSTALLATION.)
3. Straighten the steering wheel.
4. Remove the locknut.
5. Remove the steering wheel using any commercially available puller.
-
Caution
-
• Do not try to remove the steering wheel by hitting the shaft with a hammer. The steering column will be damaged.
6. Remove the following parts:
- (1) Selector lever knob (AT vehicles) (See AUTOMATIC TRANSMISSION SHIFT MECHANISM REMOVAL/INSTALLATION.)
-
- (2) Shift lever knob (MT vehicles) (See TRANSMISSION REMOVAL/INSTALLATION [M66M-D].)
-
- (3) Shift panel component (See SHIFT PANEL REMOVAL/INSTALLATION.)
-
- (4) Upper panel (See UPPER PANEL REMOVAL/INSTALLATION.)
-
- (5) Parking brake lever boot panel (See PARKING BRAKE LEVER BOOT PANEL REMOVAL/INSTALLATION.)
-
- (6) Rear console (See REAR CONSOLE REMOVAL/INSTALLATION.)
-
- (7) Front console panel (See FRONT CONSOLE PANEL REMOVAL/INSTALLATION.)
-
- (8) Front console component (See FRONT CONSOLE REMOVAL/INSTALLATION.)
-
- (9) Driver-side scuff plate (See SCUFF PLATE REMOVAL/INSTALLATION.)
-
- (10) Driver-side front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
-
- (11) Driver-side A-pillar trim (See A-PILLAR TRIM REMOVAL/INSTALLATION.)
-
- (12) Bonnet release lever (See BONNET RELEASE LEVER AND RELEASE CABLE REMOVAL/INSTALLATION.)
-
- (13) Driver-side lower panel (See DRIVER-SIDE LOWER PANEL REMOVAL/INSTALLATION.)
-
- (14) Passenger-side scuff plate (See SCUFF PLATE REMOVAL/INSTALLATION.)
-
- (15) Passenger-side front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
-
- (16) Passenger-side A-pillar trim (See A-PILLAR TRIM REMOVAL/INSTALLATION.)
-
- (17) Passenger-side lower panel (See PASSENGER-SIDE LOWER PANEL REMOVAL/INSTALLATION.)
-
- (18) Center panel No.2 (See CENTER PANEL No.2 REMOVAL/INSTALLATION.)
-
- (19) Column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
-
7. Inspect the steering column bearing for looseness and damage.
-

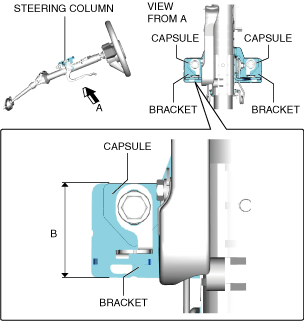

8. Verify that the distance from the capsule end to the bracket end shown in the figure is within the standard.
-
Standard B
-
49.6—52.4 mm {1.96—2.06 in}
-
-
Note
-
• If not within the standard, the steering column need to be replaced because the shock-absorbing mechanism of the steering column operated.
