DASHBOARD REMOVAL/INSTALLATION
id091700800300
1. Remove the battery cover.
2. Disconnect the negative battery cable. (See BATTERY REMOVAL/INSTALLATION [L8, LF].)
3. Remove the following parts:
-
(1) Console (See CONSOLE REMOVAL/INSTALLATION.)
-
(2) Glove compartment (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)
-
(3) Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
-
(4) Console panel (See CONSOLE PANEL REMOVAL/INSTALLATION.)
-
(5) Center panel unit (See CENTER PANEL UNIT REMOVAL/INSTALLATION.)
-
(6) Lower panel (See LOWER PANEL REMOVAL/INSTALLATION.)
-
(7) Column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
-
(8) Driver-side air bag module (See DRIVER-SIDE AIR BAG MODULE REMOVAL/INSTALLATION.)
-
(9) Steering wheel (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
(10) Combination switch (See COMBINATION SWITCH REMOVAL/INSTALLATION.)
-
(11) Steering shaft (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
(12) Meter hood (See METER HOOD REMOVAL/INSTALLATION.)
-
(13) Instrument cluster (See INSTRUMENT CLUSTER REMOVAL/INSTALLATION.)
-
(14) Side panel (See SIDE PANEL REMOVAL/INSTALLATION.)
-
(15) Bonnet release lever (See BONNET LATCH AND RELEASE LEVER REMOVAL/INSTALLATION.)
-
(16) Female wedge (See CONVERTIBLE TOP DISASSEMBLY/ASSEMBLY.)
-
(17) A-pillar trim (See A-PILLAR TRIM REMOVAL/INSTALLATION.)
-
(18) Scuff plate (See SCUFF PLATE REMOVAL/INSTALLATION.)
-
(19) Front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
-

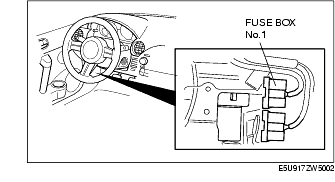

(20) Fuse box No.1

4. Disconnect the dashboard harness connectors.
5. Remove in the order indicated in the figure.
6. Install in the reverse order of removal.

1
|
Evaporator temperature sensor connector
|
2
|
Short code connector
|
3
|
Power MOS FET connector
|
4
|
Blower motor connector
|
5
|
Airflow mode actuator connector
|
6
|
Nut
|
7
|
Cover
|
8
|
Bolt A
|
9
|
Bolt B
|
10
|
Bolt C
|
11
|
Bolt D
|
12
|
Bolt E
|
13
|
Dashboard
|
