REQUEST SWITCH INSPECTION
id091400515400
Driver's Door/Passenger's Door
-
Note
-
• The request switch cannot be removed as a single unit because it is built into the front outer handle.
1. Perform the front door glass preparation. (See FRONT DOOR GLASS REMOVAL/INSTALLATION.)
2. Disconnect the negative battery terminal. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION.)
3. Remove the following parts:
- (1) Front door trim (See FRONT DOOR TRIM REMOVAL/INSTALLATION.)
-
- (2) Front door speaker (See FRONT DOOR SPEAKER REMOVAL/INSTALLATION.)
-
- (3) Front door glass (See FRONT DOOR GLASS REMOVAL/INSTALLATION.)
-
- (4) Front door module panel (See FRONT DOOR MODULE PANEL REMOVAL/INSTALLATION.)
-
- (5) Front door key cylinder (driver's side) (See FRONT DOOR KEY CYLINDER REMOVAL/INSTALLATION.)
-
4. Remove the front outer handle. (See FRONT OUTER HANDLE REMOVAL/INSTALLATION.)

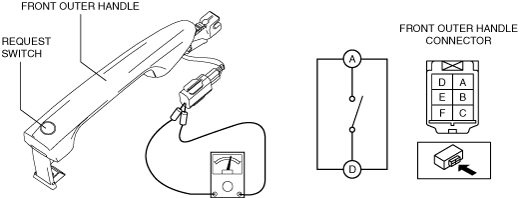

5. Verify that the continuity is as indicated in the table.
-
Liftgate
1. Disconnect the negative battery terminal. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION.)
2. Remove the following parts:
- (1) Liftgate upper trim (See LIFTGATE UPPER TRIM REMOVAL/INSTALLATION.)
-
- (2) Liftgate side trim (See LIFTGATE SIDE TRIM REMOVAL/INSTALLATION.)
-
- (3) Liftgate recess (See LIFTGATE RECESS REMOVAL/INSTALLATION.)
-
- (4) Power liftgate (PLG) rear switch (with power liftgate) (See POWER LIFTGATE (PLG) REAR SWITCH REMOVAL/INSTALLATION.)
-
- (5) Liftgate lower trim (See LIFTGATE LOWER TRIM REMOVAL/INSTALLATION.)
-
- (6) Liftgate garnish (See LIFTGATE GARNISH REMOVAL/INSTALLATION.)
-
- (7) Request switch (liftgate) (See REQUEST SWITCH REMOVAL/INSTALLATION.)
-

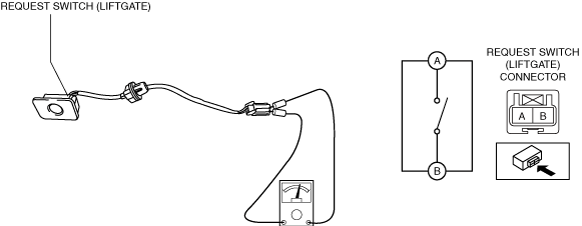

3. Verify that the continuity is as indicated in the table.
-
