ELECTRICAL SUPPLY UNIT (ESU) BRACKET REMOVAL/INSTALLATION
id094000004200
L.H.D.
1. Disconnect the negative battery terminal. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION.)
2. Remove the following parts:
- (1) Selector lever knob (AT) (See AUTOMATIC TRANSMISSION SHIFT MECHANISM REMOVAL/INSTALLATION.)
-
- (2) Shift lever knob (MT)
-
- (3) Shift panel component (See SHIFT PANEL REMOVAL/INSTALLATION.)
-
- (4) Upper panel (See UPPER PANEL REMOVAL/INSTALLATION.)
-
- (5) Parking brake lever boot panel (See PARKING BRAKE LEVER BOOT PANEL REMOVAL/INSTALLATION.)
-
- (6) Rear console (See REAR CONSOLE REMOVAL/INSTALLATION.)
-
- (7) Front console panel (See FRONT CONSOLE PANEL REMOVAL/INSTALLATION.)
-
- (8) Front console component (See FRONT CONSOLE REMOVAL/INSTALLATION.)
-
- (9) Seat (driver's side) (See SEAT REMOVAL/INSTALLATION.)
-
- (10) Scuff plate (driver's side) (See SCUFF PLATE REMOVAL/INSTALLATION.)
-
- (11) Tire house trim (driver's side) (See TIRE HOUSE TRIM REMOVAL/INSTALLATION.)
-
- (12) Seat belt lower anchor installation bolt (driver's side) (without lap pre-tensioner seat belts) (See SEAT BELT REMOVAL/INSTALLATION.)
-
- (13) Lap pre-tensioner lower anchor cover (driver's side) (with lap pre-tensioner seat belts) (See SEAT BELT REMOVAL/INSTALLATION.)
-
- (14) Lap pre-tensioner lower anchor installation bolt (driver's side) (with lap pre-tensioner seat belts) (See SEAT BELT REMOVAL/INSTALLATION.)
-
- (15) Accelerator pedal (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [SKYACTIV-G 1.5, SKYACTIV-G 2.0].)
-
- (16) Electrical supply unit (ESU) (See ELECTRICAL SUPPLY UNIT (ESU) REMOVAL/INSTALLATION.)
-

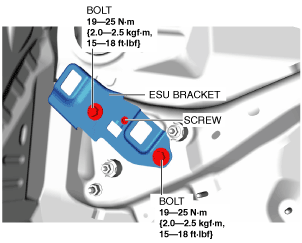

3. Remove the bolts.
4. Remove the screw.
5. Remove the electrical supply unit (ESU) bracket.
6. Install in the reverse order of removal.
R.H.D.
1. Disconnect the negative battery terminal. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION.)
2. Remove the following parts:
- (1) Scuff plate (passenger's side) (See SCUFF PLATE REMOVAL/INSTALLATION.)
-
- (2) Front side trim (passenger's side) (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
-
- (3) A-pillar trim (passenger's side) (See A-PILLAR TRIM REMOVAL/INSTALLATION.)
-
- (4) Passenger-side lower panel (See PASSENGER-SIDE LOWER PANEL REMOVAL/INSTALLATION.)
-
- (5) Selector lever knob (AT) (See AUTOMATIC TRANSMISSION SHIFT MECHANISM REMOVAL/INSTALLATION.)
-
- (6) Shift lever knob (MT)
-
- (7) Shift panel compartment (See SHIFT PANEL REMOVAL/INSTALLATION.)
-
- (8) Upper panel (See UPPER PANEL REMOVAL/INSTALLATION.)
-
- (9) Parking brake lever boot panel (See PARKING BRAKE LEVER BOOT PANEL REMOVAL/INSTALLATION.)
-
- (10) Rear console (See REAR CONSOLE REMOVAL/INSTALLATION.)
-
- (11) Front console panel (See FRONT CONSOLE PANEL REMOVAL/INSTALLATION.)
-
- (12) Front console compartment (See FRONT CONSOLE REMOVAL/INSTALLATION.)
-
- (13) Front cup holder bracket (See FRONT CUP HOLDER BRACKET REMOVAL/INSTALLATION.)
-
- (14) Foot support (See FOOT SUPPORT REMOVAL/INSTALLATION.)
-
- (15) Woofer (See WOOFER REMOVAL/INSTALLATION.)
-
- (16) Electrical supply unit (ESU) (See ELECTRICAL SUPPLY UNIT (ESU) REMOVAL/INSTALLATION.)
-
3. Remove the bolts.
4. Remove the screw.
5. Remove the electrical supply unit (ESU) bracket.
6. Install in the reverse order of removal.
