RESISTOR REMOVAL/INSTALLATION


id074000800700


L.H.D.

1.   Remove the battery and battery tray. (See BATTERY REMOVAL/INSTALLATION [ZJ, ZY, Z6].) (See BATTERY REMOVAL/INSTALLATION [LF, L3].) (See BATTERY REMOVAL/INSTALLATION [L3 Turbo].) (See BATTERY REMOVAL/INSTALLATION [MZ-CD 1.6 (Y6)].)

2.  Remove the following parts:

(1)  Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
(2)  Front scuff plate (LH) (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(3)  Front side trim (LH) (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(4)  Bonnet release lever (See BONNET LATCH AND RELEASE LEVER REMOVAL/INSTALLATION [L.H.D.].) (See BONNET LATCH AND RELEASE LEVER REMOVAL/INSTALLATION [R.H.D.].)
(5)  Lower panel (See LOWER PANEL REMOVAL/INSTALLATION.)
(6)  Column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
(7)  Meter hood (See METER HOOD REMOVAL/INSTALLATION.)
(8)  Instrument cluster (See INSTRUMENT CLUSTER REMOVAL/INSTALLATION.)
(9)  Steering shaft (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
(10)  Accelerator pedal (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [ZJ, ZY, Z6].) (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [LF, L3].) (See ACCELERATOR PEDAL (APP) REMOVAL/INSTALLATION [MZ-CD 1.6 (Y6)].) (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [L3 Turbo].) (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [MZR-CD (RF Turbo)].)
(11)  Brake pedal (See BRAKE PEDAL REMOVAL/INSTALLATION [EXCEPT MZ-CD 1.6 (Y6)].) (See BRAKE PEDAL REMOVAL/INSTALLATION [MZ-CD 1.6 (Y6)].)

3.  Disconnect the blower motor cooling pipe connected to the blower motor.

4.  Disconnect the resistor connector.

5.  Remove the resistor.

am3zzw00000751

6.  Affix the packing tape to the thread hole area as shown in the figure. (Do not wrap the packing tape around the backside of the resistor.)

7.  Stick the screw into the thread hole.

am3zzw00004627

8.  Set the resistor to the A/C unit and temporarily tighten the hexagon head screw.

am3zzw00004628

Caution
•  While setting the resistor, be careful not to damage the pattern surface. Otherwise it could cause a resistor operation malfunction.

9.  Tighten the lower screw.

10.  Tighten the hexagon head screw.

11.  Connect the resistor connector.

12.  Connect the blower motor cooling pipe.

13.  Install the following parts:

(1)  Brake pedal (See BRAKE PEDAL REMOVAL/INSTALLATION [EXCEPT MZ-CD 1.6 (Y6)].) (See BRAKE PEDAL REMOVAL/INSTALLATION [MZ-CD 1.6 (Y6)].)
(2)  Accelerator pedal (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [ZJ, ZY, Z6].) (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [LF, L3].) (See ACCELERATOR PEDAL (APP) REMOVAL/INSTALLATION [MZ-CD 1.6 (Y6)].) (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [L3 Turbo].) (See ACCELERATOR PEDAL REMOVAL/INSTALLATION [MZR-CD (RF Turbo)].)
(3)  Steering shaft (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
(4)  Meter hood (See METER HOOD REMOVAL/INSTALLATION.)
(5)  Instrument cluster (See INSTRUMENT CLUSTER REMOVAL/INSTALLATION.)
(6)  Column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
(7)  Lower panel (See LOWER PANEL REMOVAL/INSTALLATION.)
(8)  Bonnet release lever (See BONNET LATCH AND RELEASE LEVER REMOVAL/INSTALLATION [L.H.D.].) (See BONNET LATCH AND RELEASE LEVER REMOVAL/INSTALLATION [R.H.D.].)
(9)  Front scuff plate (LH) (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(10)  Front side trim (LH) (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(11)  Side wall (See SIDE WALL REMOVAL/INSTALLATION.)

14.   Install the battery and battery tray. (See BATTERY REMOVAL/INSTALLATION [ZJ, ZY, Z6].) (See BATTERY REMOVAL/INSTALLATION [LF, L3].) (See BATTERY REMOVAL/INSTALLATION [L3 Turbo].) (See BATTERY REMOVAL/INSTALLATION [MZ-CD 1.6 (Y6)].)


R.H.D.

1.  Disconnect the negative battery cable.

2.  Remove the following parts:

(1)  Decoration panel (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)
(2)  Front scuff plate inner (LH) (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(3)  Front side trim (LH) (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(4)  Glove compartment (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)

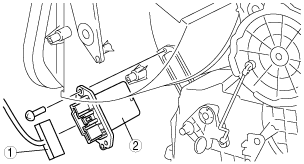

3.  Remove in the order indicated in the table.

am3zzw00000753

1
Resister connector
2
Resister

4.  Install in the reverse order of removal.
