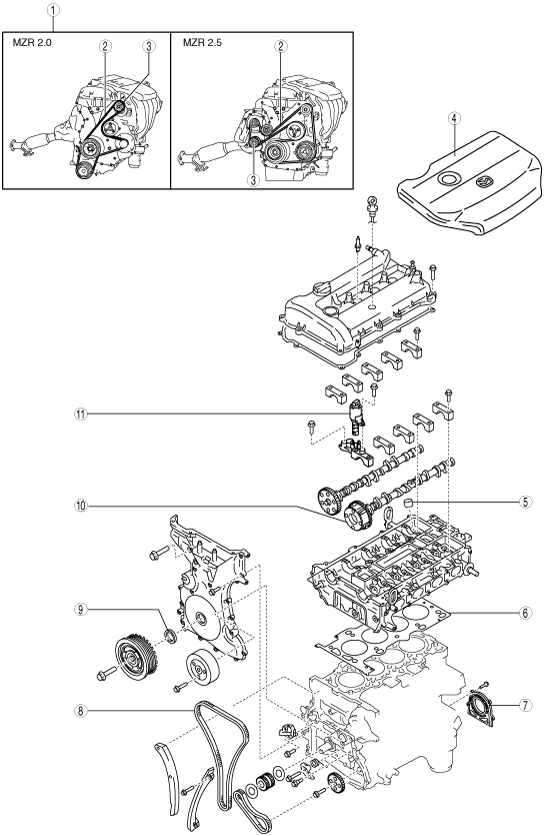

ENGINE LOCATION INDEX [MZR 2.0, MZR 2.5]


id011006800100

am3zzw00011673

1
Engine
2
Drive belt
3
Drive belt auto tensioner
4
Plug hole plate
5
Tappet
6
Cylinder head gasket
7
Rear oil seal
8
Timing chain
9
Front oil seal
10
Variable valve timing actuator
11
OCV
