CONVENTIONAL BRAKE SYSTEM LOCATION INDEX


id041100800100

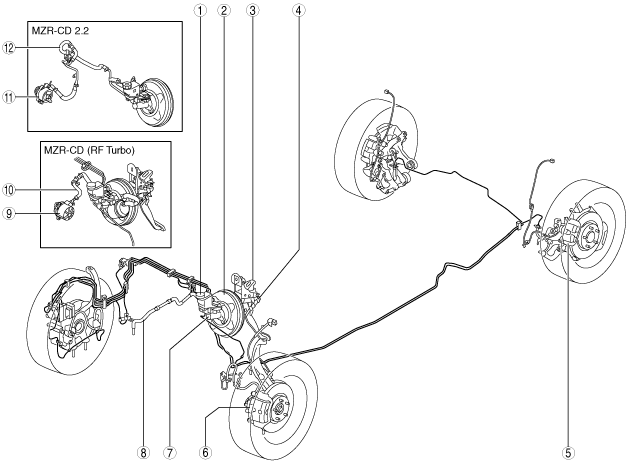

L.H.D.

am6zzw00004146

1
Brake fluid
2
Power brake unit
3
Brake pedal
4
Brake switch
5
Rear brake (disc)
6
Front brake (disc)
7
Master cylinder
8
Vacuum line (except MZR-CD (RF Turbo), MZR-CD 2.2)
9
Vacuum pump (MZR-CD (RF Turbo))
10
Vacuum line (MZR-CD (RF Turbo))
11
Vacuum pump (MZR-CD 2.2)
12
Vacuum line (MZR-CD 2.2)

R.H.D.

am6zzw00004147

1
Brake fluid
2
Power brake unit
3
Brake pedal
4
Brake switch
5
Vacuum pump (MZR-CD (RF Turbo))
6
Vacuum line (MZR-CD (RF Turbo))
7
Vacuum line (MZR-CD 2.2)
8
Vacuum pump (MZR-CD 2.2)
9
Rear brake (disc)
10
Front brake (disc)
11
Vacuum line (except MZR-CD (RF Turbo), MZR-CD 2.2)
12
Master cylinder
