BLOWER UNIT REMOVAL/INSTALLATION


id071100800500

1.  Disconnect the negative battery cable.

2.  Remove the following parts:

(1)  Console (See CONSOLE REMOVAL/INSTALLATION.)
(2)  Ashtray
(3)  Glove compartment (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)
(4)  Side panel (See SIDE PANEL REMOVAL/INSTALLATION.)
(5)  Lower panel (See LOWER PANEL REMOVAL/INSTALLATION.)
(6)  Column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
(7)  Center panel unit (See CENTER PANEL UNIT REMOVAL/INSTALLATION.)
(8)  Steering shaft installation nuts (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
(9)  A-pillar trim (See A-PILLAR TRIM REMOVAL/INSTALLATION.)
(10)  A/C amplifier (See A/C AMPLIFIER REMOVAL/INSTALLATION [FULL-AUTO AIR CONDITIONER].) (See A/C AMPLIFIER REMOVAL/INSTALLATION [MANUAL AIR CONDITIONER].)
(11)  TCM (AT) (See TCM REMOVAL/INSTALLATION [SJ6A-EL].)
(12)  Auto light/wiper control module (See AUTO LIGHT/WIPER CONTROL MODULE REMOVAL/INSTALLATION.)
(13)  Keyless control module (See KEYLESS CONTROL MODULE REMOVAL/INSTALLATION.)
(14)  Dashboard (See DASHBOARD REMOVAL/INSTALLATION.)

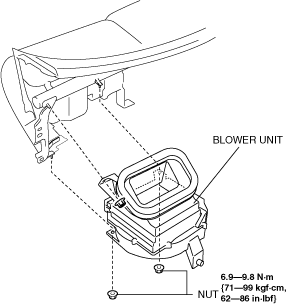

3.  Remove the blower unit as shown in the figure.

L.H.D.

ar8wzw00001133

R.H.D.

ar8wzw00000846

4.  Install in the reverse order of removal.
