HVAC BASIC SYSTEM LOCATION INDEX
id071100801700

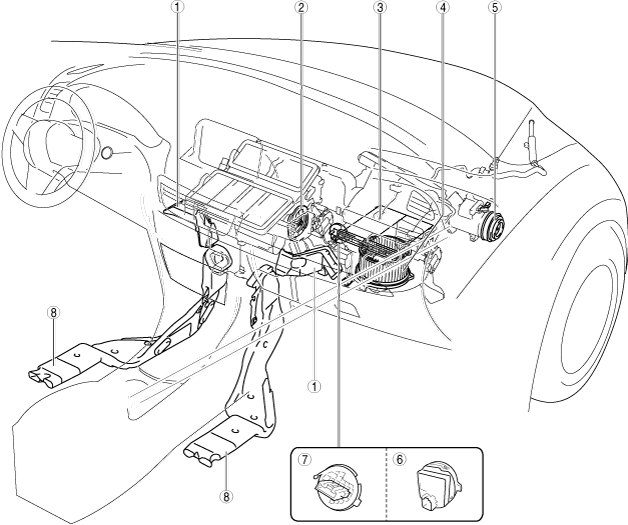

am3zzw00018632
|
1
|
Front heat duct
|
2
|
Airflow mode main link
|
3
|
Air filter
(See AIR FILTER INSPECTION.)
|
4
|
Blower motor
(See BLOWER MOTOR INSPECTION.)
|
5
|
Magnetic clutch
(See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY [MZR 1.6].)(See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY [SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5].)(See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY [SKYACTIV-D 1.5].)(See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY [SKYACTIV-D 2.2].)
|
6
|
Blower fan controller (full-auto air conditioner, manual air conditioner (7-speed type airflow volume control dial))
|
7
|
Resistor (manual air conditioner (4-speed type airflow volume control dial))
(See RESISTOR INSPECTION.)
|
8
|
Rear heat duct
|
SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5
am3zzw00019108
|
1
|
Refrigerant line
|
2
|
A/C compressor
|
3
|
Blower unit
|
4
|
Expansion valve
|
5
|
A/C unit
(See EVAPORATOR INSPECTION.)
(See HEATER CORE INSPECTION.)
|
6
|
Heater hose
|
7
|
Receiver/drier
|
8
|
Condenser
(See CONDENSER INSPECTION.)
|

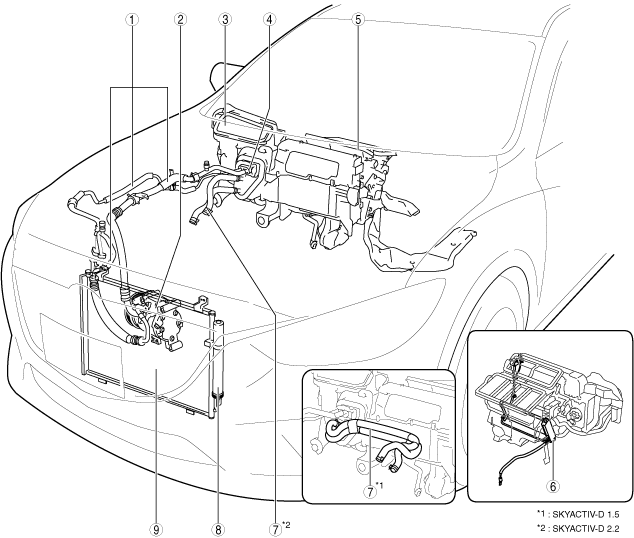

SKYACTIV-D 1.5, SKYACTIV-D 2.2
am3zzw00019109
|
1
|
Refrigerant line
|
2
|
A/C compressor
|
3
|
Blower unit
|
4
|
Expansion valve
|
5
|
A/C unit
(See EVAPORATOR INSPECTION.)
(See HEATER CORE INSPECTION.)
|
6
|
PTC heater (with PTC heater)
|
7
|
Heater hose
|
8
|
Receiver/drier
|
9
|
Condenser
(See CONDENSER INSPECTION.)
|
MZR 1.6
am3zzw00019110
|
1
|
Refrigerant line
|
2
|
A/C compressor
|
3
|
Blower unit
|
4
|
Expansion valve
|
5
|
A/C unit
(See EVAPORATOR INSPECTION.)
(See HEATER CORE INSPECTION.)
|
6
|
Heater hose
|
7
|
Receiver/drier
|
8
|
Condenser
(See CONDENSER INSPECTION.)
|
