CABIN TEMPERATURE SENSOR INSPECTION


id074000807700

1.  Disconnect the negative battery terminal. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION.)

2.  Remove the following parts:

(1)  Front scuff plate (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(2)  Front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(3)  Bonnet release lever (See BONNET LATCH AND RELEASE LEVER REMOVAL/INSTALLATION.)
(4)  Fuel-filler lid opener lever (See FUEL-FILLER LID OPENER AND LEVER REMOVAL/INSTALLATION.)
(5)  Driver-side decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(6)  Driver-side lower panel (See LOWER PANEL REMOVAL/INSTALLATION.)
(7)  Glove compartment (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)
(8)  Dashboard under cover (See DASHBOARD UNDER COVER REMOVAL/INSTALLATION.)
(9)  Passenger-side decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(10)  Passenger-side lower panel (See LOWER PANEL REMOVAL/INSTALLATION.)
(11)  Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
(12)  Console side panel No.1 (See CONSOLE SIDE PANEL REMOVAL/INSTALLATION.)
(13)  Selector lever knob (ATX) (See AUTOMATIC TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION.)
(14)  Shift lever knob (MTX) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [C66M-R].)
(15)  Shift panel (See SHIFT PANEL REMOVAL/INSTALLATION.)
(16)  Front console box (See FRONT CONSOLE BOX REMOVAL/INSTALLATION.)
(17)  Rear console component (See REAR CONSOLE REMOVAL/INSTALLATION.)
(18)  Center lower panel (See LOWER PANEL REMOVAL/INSTALLATION.)

3.  Remove the cabin temperature sensor. (See CABIN TEMPERATURE SENSOR REMOVAL/INSTALLATION.)

4.  Measure the temperature around the cabin temperature sensor and measure the resistance between cabin temperature sensor terminals A and B.

am3zzw00015132

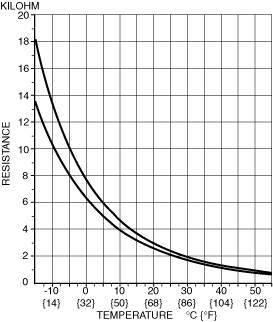

•  If the characteristics of the cabin temperature sensor are not as shown in the graph, replace the cabin temperature sensor. (See CABIN TEMPERATURE SENSOR REMOVAL/INSTALLATION.)
ac9wzw00004092
