REAR WASHER HOSE REMOVAL/INSTALLATION
id091900701700
-
Warning
-
Rear Washer Hose A
-
Note
-
• If the procedure is performed with washer fluid in the washer tank, the washer fluid may leak out. When performing the servicing, place a container for receiving the washer fluid under the washer tank.
1. Disconnect the negative lead-acid battery terminal. (See NEGATIVE LEAD-ACID BATTERY TERMINAL DISCONNECTION/CONNECTION.)
2. Remove the front over fender (RH). (See FRONT OVER FENDER REMOVAL/INSTALLATION.)

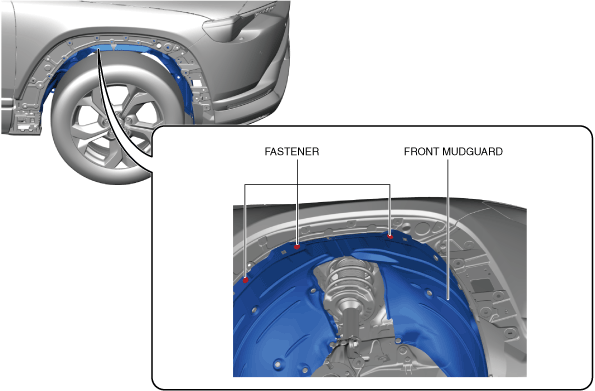

3. Remove the fasteners.
4. Partially peel back the front mudguard (RH).

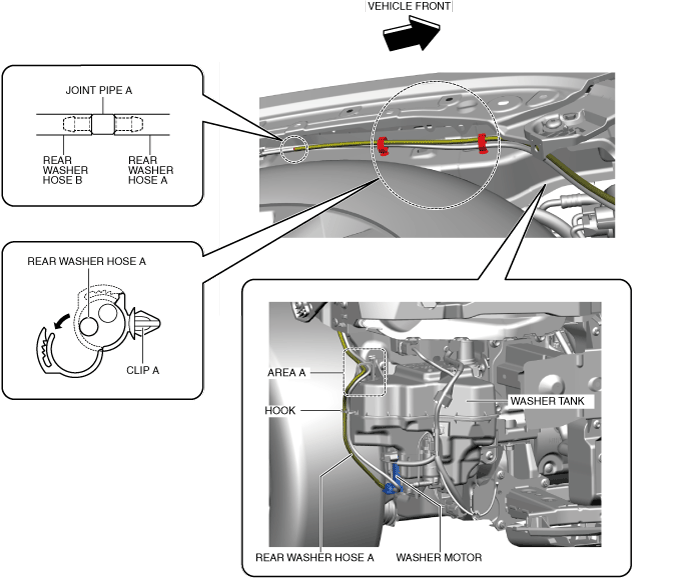

5. Disconnect rear washer hose A from the washer motor.
6. Remove rear washer hose A from the washer tank hook. (See Rear washer hose A installation note.)
7. Pull out rear washer hose A from area A of the washer tank.
8. Remove rear washer hose A from clip A.
9. Disconnect rear washer hose A from joint pipe A and remove rear washer hose A.
10. Install in the reverse order of removal.
Rear washer hose A installation note
-
• When attaching rear washer hose A to the washer tank hook, align the upper end of the marking with the hook.
Rear Washer Hose B
1. Remove the front over fender (RH). (See FRONT OVER FENDER REMOVAL/INSTALLATION.)

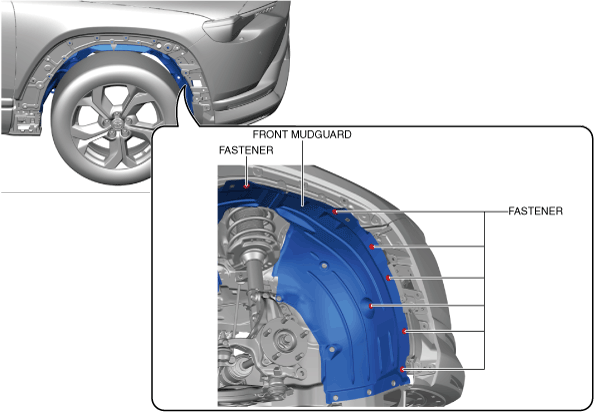

2. Remove the fasteners.
3. Partially peel back the front mudguard (RH).

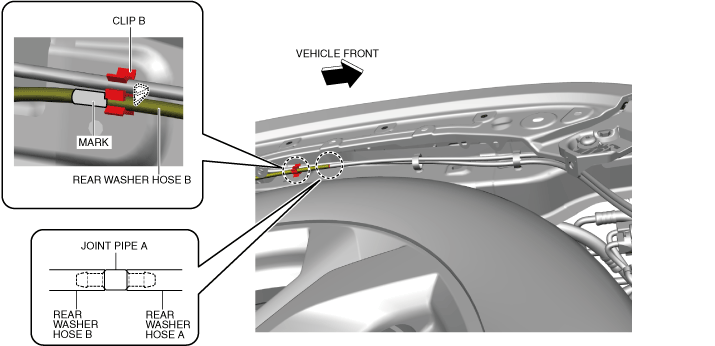

4. Disconnect rear washer hose B from joint pipe A.
5. Remove rear washer hose B from clip B.
6. Remove the selector lever knob. (See SELECTOR LEVER REMOVAL/INSTALLATION [A71M].)
7. Disconnect the negative lead-acid battery terminal and wait for 1 min or more. (See NEGATIVE LEAD-ACID BATTERY TERMINAL DISCONNECTION/CONNECTION.)
8. Remove the following parts.
- (1) Windshield wiper arm and blade (See WINDSHIELD WIPER ARM AND BLADE REMOVAL/INSTALLATION.)
-
- (2) Cowl grille (See COWL GRILLE REMOVAL/INSTALLATION.)
-
- (3) Side cowl grille (See COWL GRILLE REMOVAL/INSTALLATION.)
-
- (4) Shift panel (See SHIFT PANEL REMOVAL/INSTALLATION.)
-
- (5) Console panel (See CONSOLE PANEL REMOVAL/INSTALLATION.)
-
- (6) Rear console (See REAR CONSOLE REMOVAL/INSTALLATION.)
-
- (7) Console bracket (See CONSOLE BRACKET REMOVAL/INSTALLATION.)
-
- (8) Front console upper panel (See FRONT CONSOLE UPPER PANEL REMOVAL/INSTALLATION.)
-
- (9) Console side panel (See CONSOLE SIDE PANEL REMOVAL/INSTALLATION.)
-
- (10) Front console box (See FRONT CONSOLE BOX REMOVAL/INSTALLATION.)
-
- (11) Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
-
- (12) Front console (See FRONT CONSOLE REMOVAL/INSTALLATION.)
-
- (13) Front pillar trim (See FRONT PILLAR TRIM REMOVAL/INSTALLATION.)
-
- (14) Scuff plate (See SCUFF PLATE REMOVAL/INSTALLATION.)
-
- (15) Front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
-
- (16) Passenger's decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
-
- (17) Glove compartment(See GLOVE COMPARTMENT REMOVAL/INSTALLATION [(E)].)
-
- (18) Dashboard under cover (See DASHBOARD UNDER COVER REMOVAL/INSTALLATION.)
-
- (19) Passenger's lower panel(See PASSENGER-SIDE LOWER PANEL REMOVAL [(E)].)(See PASSENGER-SIDE LOWER PANEL INSTALLATION [(E)].)
-
- (20) Driver's lower panel (See DRIVER-SIDE LOWER PANEL REMOVAL/INSTALLATION.)
-
- (21) Knee air bag module(See KNEE AIR BAG MODULE REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)
-
- (22) Center lower panel (See CENTER LOWER PANEL REMOVAL/INSTALLATION.)
-
- (23) Driver's decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
-
- (24) Driver's air bag module(See DRIVER-SIDE AIR BAG MODULE REMOVAL [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)(See DRIVER-SIDE AIR BAG MODULE INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)
-
- (25) Steering wheel (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
- (26) Upper column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
-
- (27) Lower column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
-
- (28) Clock spring(See CLOCK SPRING REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)
-
- (29) Wiper and washer switch (See WIPER AND WASHER SWITCH REMOVAL/INSTALLATION.)
-
- (30) Light switch (See LIGHT SWITCH REMOVAL/INSTALLATION.)
-
- (31) Joint cover (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
- (32) Steering column component (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
- (33) Meter hood (See METER HOOD REMOVAL/INSTALLATION.)
-
- (34) Instrument cluster
-
- (35) Center speaker grille (See SPEAKER GRILLE REMOVAL/INSTALLATION.)
-
- (36) Center display (See CENTER DISPLAY REMOVAL/INSTALLATION.)
-
- (37) Connectivity Master Unit (CMU)(See CONNECTIVITY MASTER UNIT (CMU) REMOVAL/INSTALLATION [(E)].)
-
- (38) Inverter (With AC power outlet) (See INVERTER REMOVAL/INSTALLATION.)
-
- (39) Driver monitoring camera unit(See DRIVER MONITORING CAMERA UNIT REMOVAL/INSTALLATION [(E)].)
-
- (40) Dashboard side cover(See DASHBOARD SIDE COVER REMOVAL/INSTALLATION [(E)].)
-
- (41) Dashboard(See DASHBOARD REMOVAL [(E)].)(See DASHBOARD INSTALLATION [(E)].)
-
- (42) Blower unit (L.H.D.) (See BLOWER UNIT REMOVAL/INSTALLATION.)
-
- (43) Passenger's cowl side woofer (L.H.D.)(See COWL SIDE WOOFER REMOVAL/INSTALLATION [(E)].)
-
- (44) Driver's cowl side woofer (R.H.D.) (See COWL SIDE WOOFER REMOVAL/INSTALLATION [(E)].)
-
9. Remove the fastener.
L.H.D.
R.H.D.
10. Partially peel back the dashboard lower insulator.

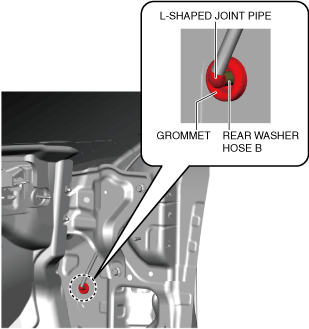

11. Pull out the grommet into the body cabin side.
12. Disconnect rear washer hose B from the L-shaped joint pipe and remove rear washer hose B.
13. Install in the reverse order of removal.
Rear Washer Hose C
1. Remove the selector lever knob. (See SELECTOR LEVER REMOVAL/INSTALLATION [A71M].)
2. Disconnect the negative lead-acid battery terminal and wait for 1 min or more. (See NEGATIVE LEAD-ACID BATTERY TERMINAL DISCONNECTION/CONNECTION.)
3. Remove the following parts.
- (1) Windshield wiper arm and blade (See WINDSHIELD WIPER ARM AND BLADE REMOVAL/INSTALLATION.)
-
- (2) Cowl grille (See COWL GRILLE REMOVAL/INSTALLATION.)
-
- (3) Side cowl grille (See COWL GRILLE REMOVAL/INSTALLATION.)
-
- (4) Shift panel (See SHIFT PANEL REMOVAL/INSTALLATION.)
-
- (5) Console panel (See CONSOLE PANEL REMOVAL/INSTALLATION.)
-
- (6) Rear console (See REAR CONSOLE REMOVAL/INSTALLATION.)
-
- (7) Console bracket (See CONSOLE BRACKET REMOVAL/INSTALLATION.)
-
- (8) Front console upper panel (See FRONT CONSOLE UPPER PANEL REMOVAL/INSTALLATION.)
-
- (9) Console side panel (See CONSOLE SIDE PANEL REMOVAL/INSTALLATION.)
-
- (10) Front console box (See FRONT CONSOLE BOX REMOVAL/INSTALLATION.)
-
- (11) Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
-
- (12) Front console (See FRONT CONSOLE REMOVAL/INSTALLATION.)
-
- (13) Front pillar trim (See FRONT PILLAR TRIM REMOVAL/INSTALLATION.)
-
- (14) Scuff plate (See SCUFF PLATE REMOVAL/INSTALLATION.)
-
- (15) Front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
-
- (16) Passenger's decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
-
- (17) Glove compartment(See GLOVE COMPARTMENT REMOVAL/INSTALLATION [(E)].)
-
- (18) Dashboard under cover (See DASHBOARD UNDER COVER REMOVAL/INSTALLATION.)
-
- (19) Passenger's lower panel(See PASSENGER-SIDE LOWER PANEL REMOVAL [(E)].)(See PASSENGER-SIDE LOWER PANEL INSTALLATION [(E)].)
-
- (20) Driver's lower panel (See DRIVER-SIDE LOWER PANEL REMOVAL/INSTALLATION.)
-
- (21) Knee air bag module(See KNEE AIR BAG MODULE REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)
-
- (22) Center lower panel (See CENTER LOWER PANEL REMOVAL/INSTALLATION.)
-
- (23) Driver's decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
-
- (24) Driver's air bag module(See DRIVER-SIDE AIR BAG MODULE REMOVAL [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)(See DRIVER-SIDE AIR BAG MODULE INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)
-
- (25) Steering wheel (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
- (26) Upper column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
-
- (27) Lower column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
-
- (28) Clock spring(See CLOCK SPRING REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM (E)].)
-
- (29) Wiper and washer switch (See WIPER AND WASHER SWITCH REMOVAL/INSTALLATION.)
-
- (30) Light switch (See LIGHT SWITCH REMOVAL/INSTALLATION.)
-
- (31) Joint cover (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
- (32) Steering column component (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
-
- (33) Meter hood (See METER HOOD REMOVAL/INSTALLATION.)
-
- (34) Instrument cluster
-
- (35) Center speaker grille (See SPEAKER GRILLE REMOVAL/INSTALLATION.)
-
- (36) Center display (See CENTER DISPLAY REMOVAL/INSTALLATION.)
-
- (37) Connectivity Master Unit (CMU)(See CONNECTIVITY MASTER UNIT (CMU) REMOVAL/INSTALLATION [(E)].)
-
- (38) Dashboard side cover(See DASHBOARD SIDE COVER REMOVAL/INSTALLATION [(E)].)
-
- (39) Inverter (With AC power outlet) (See INVERTER REMOVAL/INSTALLATION.)
-
- (40) Driver monitoring camera unit(See DRIVER MONITORING CAMERA UNIT REMOVAL/INSTALLATION [(E)].)
-
- (41) Dashboard(See DASHBOARD REMOVAL [(E)].)(See DASHBOARD INSTALLATION [(E)].)
-
- (42) Blower unit (L.H.D.) (See BLOWER UNIT REMOVAL/INSTALLATION.)
-
- (43) Passenger's cowl side woofer (L.H.D.)(See COWL SIDE WOOFER REMOVAL/INSTALLATION [(E)].)
-
- (44) Driver's cowl side woofer (R.H.D.) (See COWL SIDE WOOFER REMOVAL/INSTALLATION [(E)].)
-
4. Remove the fastener.
L.H.D.
R.H.D.
5. Partially peel back the dashboard lower insulator.
6. Remove the bolts and the nuts. (See Bolt and nut installation note.)
7. Remove the dash gusset.

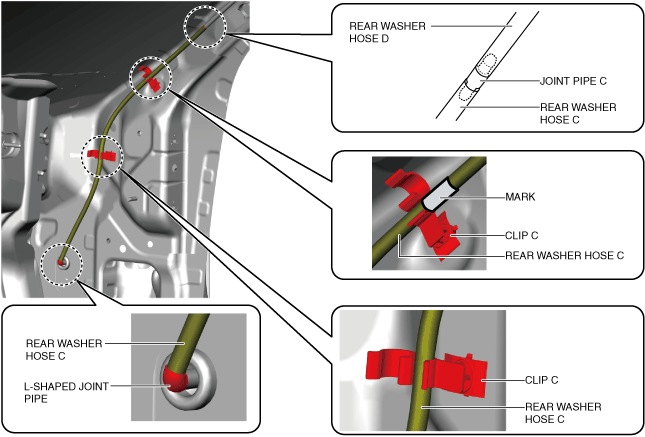

8. Disconnect rear washer hose C from the L-shaped joint pipe.
9. Remove rear washer hose C from clips C.
10. Disconnect rear washer hose C from joint pipe C and remove rear washer hose C.
11. Install in the reverse order of removal.
Bolt and nut installation note
1. Temporarily tighten the bolt.
2. Completely tighten the nut.
3. Completely tighten the bolts.
Rear Washer Hose D
1. Disconnect the negative lead-acid battery terminal. (See NEGATIVE LEAD-ACID BATTERY TERMINAL DISCONNECTION/CONNECTION.)
2. Remove the following parts.
- (1) Front map light(See FRONT MAP LIGHT REMOVAL/INSTALLATION [(E)].)
-
- (2) Sensor cover (See SENSOR COVER REMOVAL/INSTALLATION.)
-
- (3) Sunvisor (See SUNVISOR REMOVAL/INSTALLATION.)
-
- (4) Assist handle (See ASSIST HANDLE REMOVAL/INSTALLATION.)
-
- (5) Front pillar trim (See FRONT PILLAR TRIM REMOVAL/INSTALLATION.)
-
- (6) Roof side trim (See ROOF SIDE TRIM REMOVAL/INSTALLATION.)
-
- (7) Rear package tray (See REAR PACKAGE TRAY REMOVAL/INSTALLATION.)
-
- (8) Trunk side upper trim (See TRUNK SIDE UPPER TRIM REMOVAL/INSTALLATION.)
-
- (9) Rear pillar trim (See REAR PILLAR TRIM REMOVAL/INSTALLATION.)
-
- (10) Headliner (See HEADLINER REMOVAL/INSTALLATION.)
-

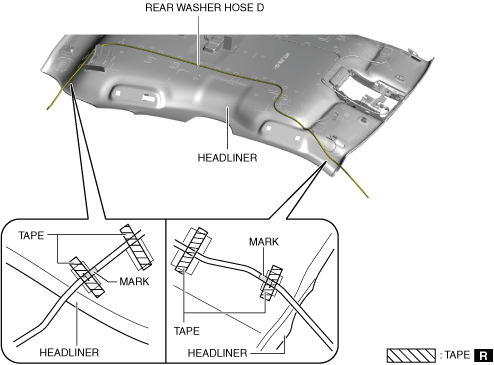

3. Remove rear washer hose D from the bracket. (With sunroof system)
4. Remove the tape.
5. Remove rear washer hose D.
6. Install in the reverse order of removal.
Rear Washer Hose E
-
Note
-
• Rear washer hose E is integrated with antenna feeder No.1.
